原理图电路计算器
在原理图和 PCB 设计中计算谐振频率、滤波截止频率、分压比、电容充电时间、电阻比例、运算放大器参数、线圈电感等电路参数，计算结果可应用到元件属性或设计规则。
PCB 的走线宽度、功耗等计算器见 PCB电路计算器。
功能入口

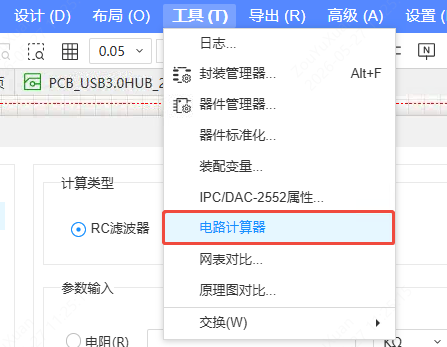

顶部菜单 > 工具 > 电路计算器
界面说明
电路计算器窗口左侧为计算器分类列表，右侧为参数输入和计算结果区域。窗口尺寸按所有计算器中最大面积固定，打开后不影响画布操作。
- 分类切换：左侧列表包含原理图和 PCB 两大类。根据当前打开的图页类型（原理图/PCB）自动显示对应分类，切换图页类型时窗口自动关闭。
- 输入框：支持滚轮微调数值，右侧可切换单位。计算结果保留三位小数（功耗计算保留一位），单位自适应切换（如 1000 Hz 自动显示为 1 KHz）。
- 单选按钮：大部分计算器支持通过单选按钮指定计算目标——选中项为待求结果（输入框不可编辑），未选中项为已知条件（需手动输入）。当所有已知条件有效时，实时计算并更新结果。
- 应用按钮：输入框有值时按钮可点击（否则不可点击）。点击后窗口隐藏，鼠标悬浮提示“请选择元件”，点击画布中目标元件将结果赋给元件的 Value 属性（无 Value 属性则新增）。右键退出应用模式并重新显示窗口。只读模式下应用按钮不可操作。
谐振计算
用于无线发射/接收电路、RFID 读卡器、开关电源谐振软开关等场景，计算容抗、感抗和谐振频率。
普通模式
默认不勾选“共振模式”复选框，电容、电感、频率输入框均为可编辑状态，各自独立计算：
- 输入电容 C 和频率 f，计算容抗 Xc
- 输入电感 L 和频率 f，计算感抗 Xl
- 谐振频率在此模式下显示为“-”

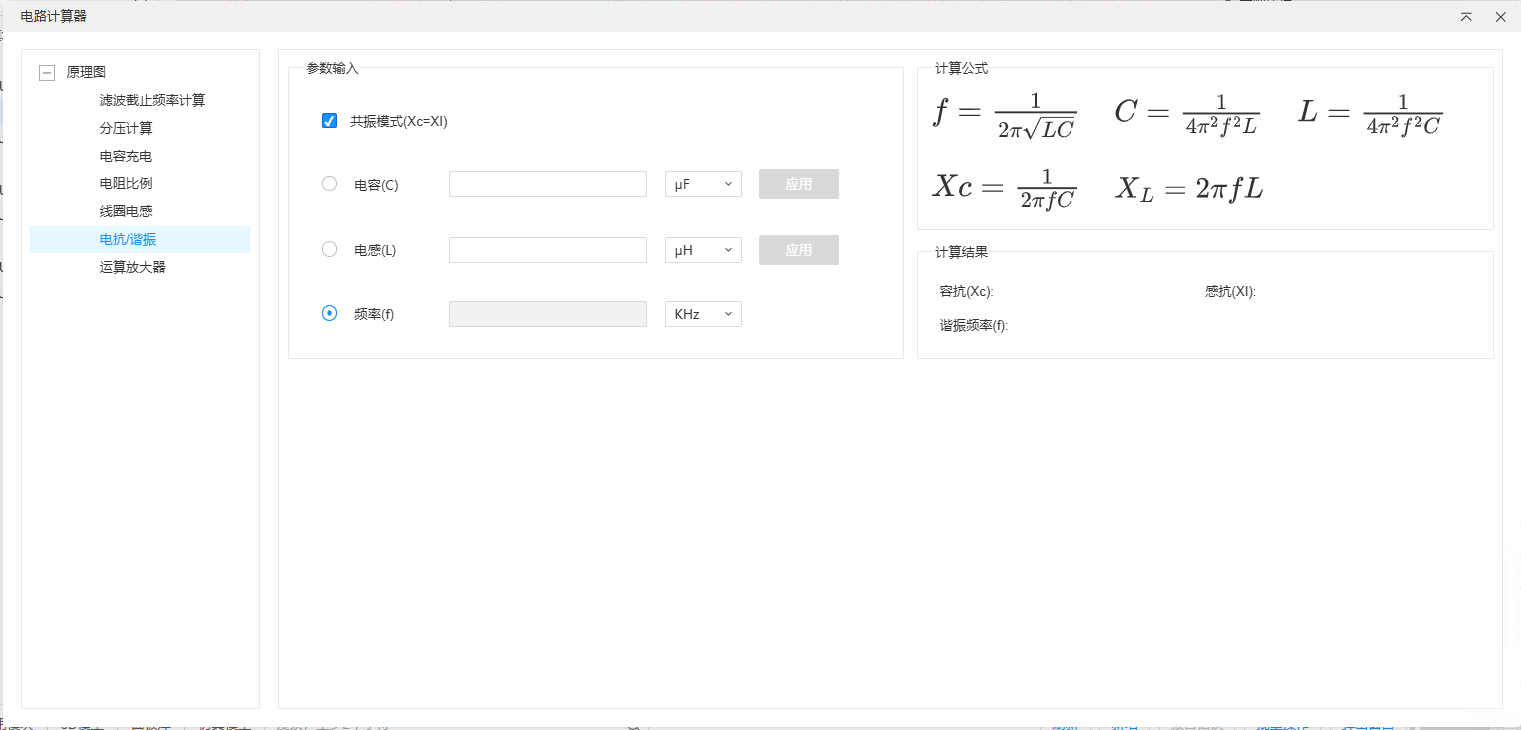

共振模式
勾选“共振模式”复选框后，电路处于谐振状态（Xc = Xl），电容、电感、频率三个输入框互锁：
- 在电容、电感或频率右侧选择一个单选按钮，指定为计算目标（该输入框不可编辑）
- 另两项作为已知条件，输入有效数值
- 系统实时计算被选中的目标值，底部同步刷新容抗、感抗和谐振频率

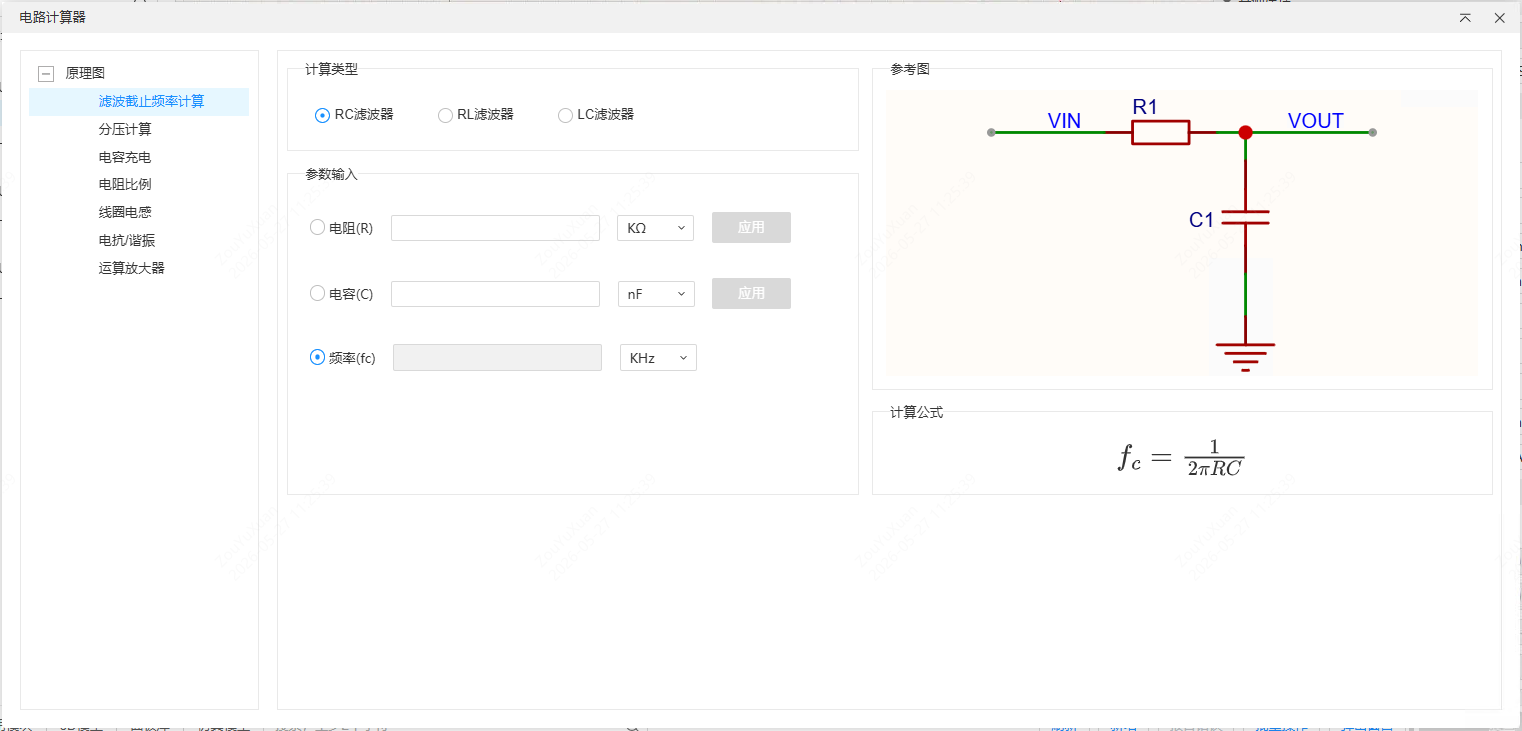

滤波截止频率计算
用于音频处理、电源去耦、传感器信号平滑等场景，计算滤波器截止频率。
- 选择滤波器类型（单选）：RC 滤波器（默认）、RL 滤波器或 LC 滤波器
- 在不同滤波器类型下，对应显示电阻/电容/电感输入框和参考图
- 在任一输入框左侧选中单选按钮指定其为计算目标（不可编辑），其余输入框输入已知条件
- 所有已知条件有效时，实时计算并更新选中目标值
切换滤波器类型时，频率输入框自动选中为计算目标并清空。

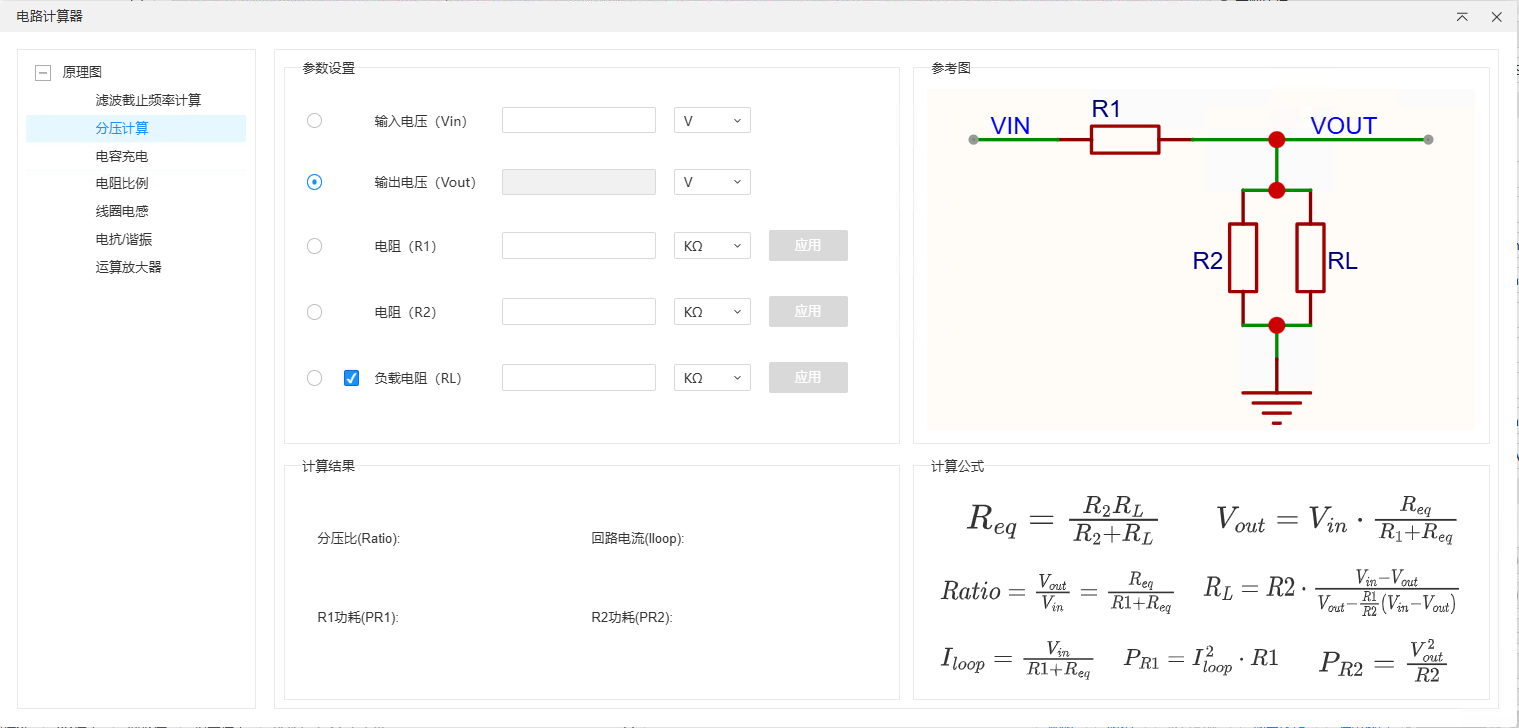

分压计算
用于电池电压检测（ADC 采样）、LDO 反馈电阻设置、电平转换等场景。
- 输入 Vin、R1、R2，在任一输入框右侧选中单选按钮指定计算目标
- 所有已知条件有效时实时计算目标值，并同步更新底部结果：分压比、回路电流、R1 功耗、R2 功耗
- 可勾选“负载电阻 RL”复选框，启用后：
- 参考图切换为“有负载”模式
- RL 输入框变为可编辑，支持单选选中为计算目标
- 底部结果同步考虑负载影响
取消勾选负载电阻时，若当前选中 RL 则自动切换为选中 Vout。

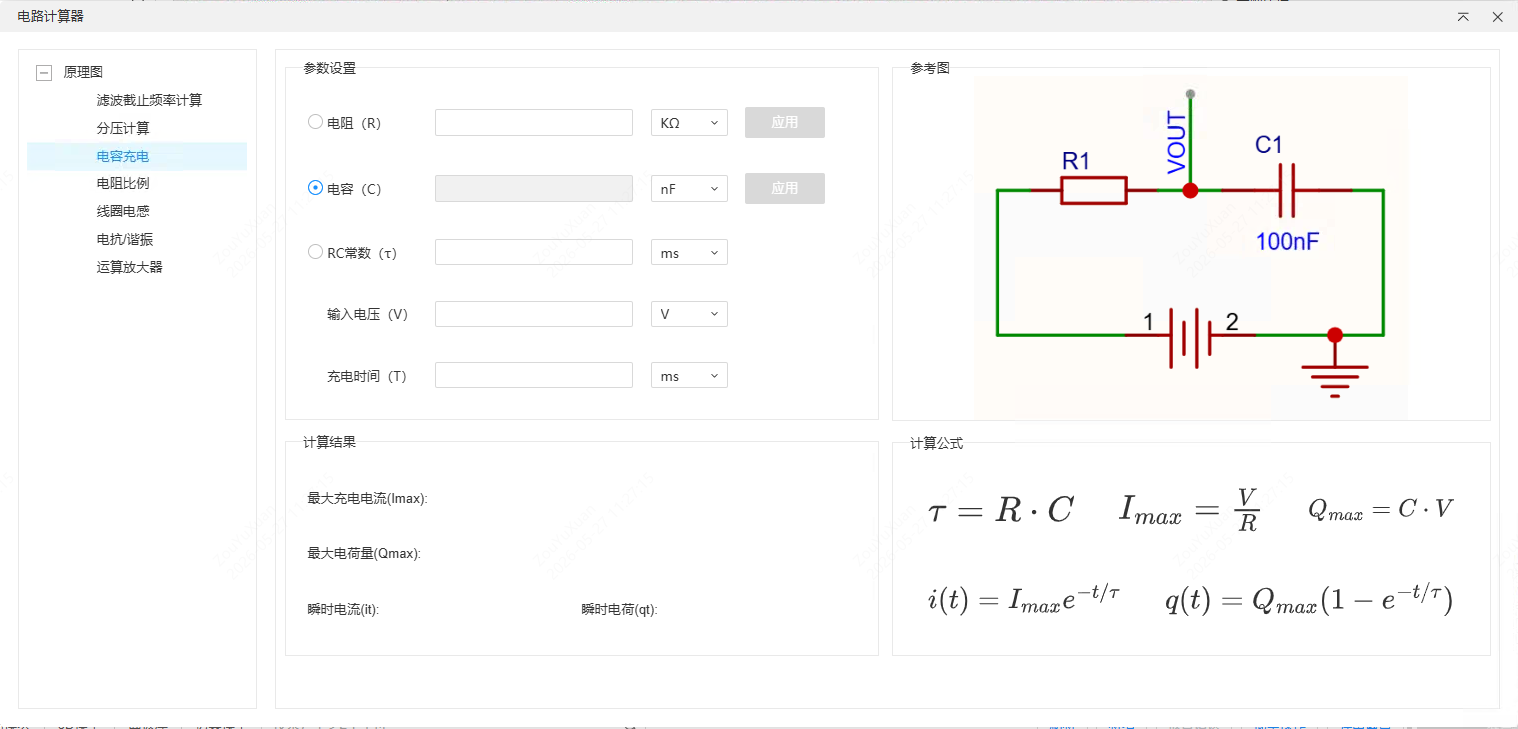

电容充电计算
用于 RC 电路时间常数计算、瞬态响应分析。
- 电阻、电容、RC 常数三个输入框左侧各有一个单选按钮，选中一项作为计算目标
- 输入电压和充电时间不参与单选，始终可编辑，用于底部结果计算
- 修改任意已知条件后，实时计算目标值并更新底部结果：最大充电电流、最大电荷量、瞬时电流、瞬时电荷

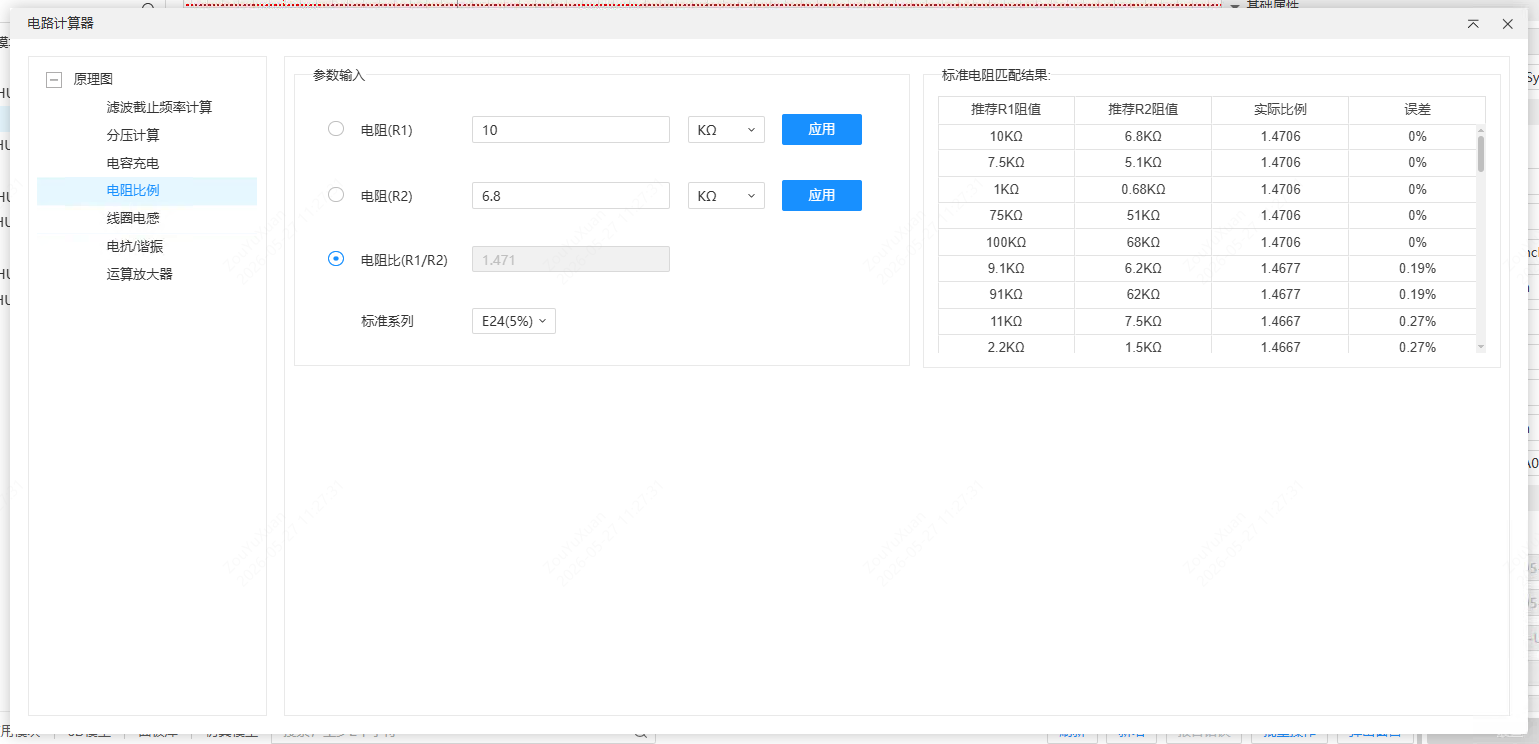

电阻比例计算
用于运算放大器增益设置、DC-DC 反馈网络设计、分压电路设计，在标准电阻系列中找到最接近目标比例的两个电阻。
- 输入 R1、R2 或电阻比例，在任一输入框左侧选中单选按钮指定计算目标
- 从“标准系列”下拉菜单中选择精度等级：E6 (20%)、E12 (10%)、E24 (5%)（默认）、E48 (2%)、E96 (1%)、E192 (0.1%)
- 系统实时计算并在右侧表格显示标准电阻匹配结果：
- 按误差从小到大排序，误差一致时按阻值偏离度排序
- 显示每组匹配的 R1、R2、实际比例和误差
- 超出 5 组数据时显示滚动条
切换标准系列时，匹配结果立即刷新。计算结果保留三位小数，误差保留四位小数。

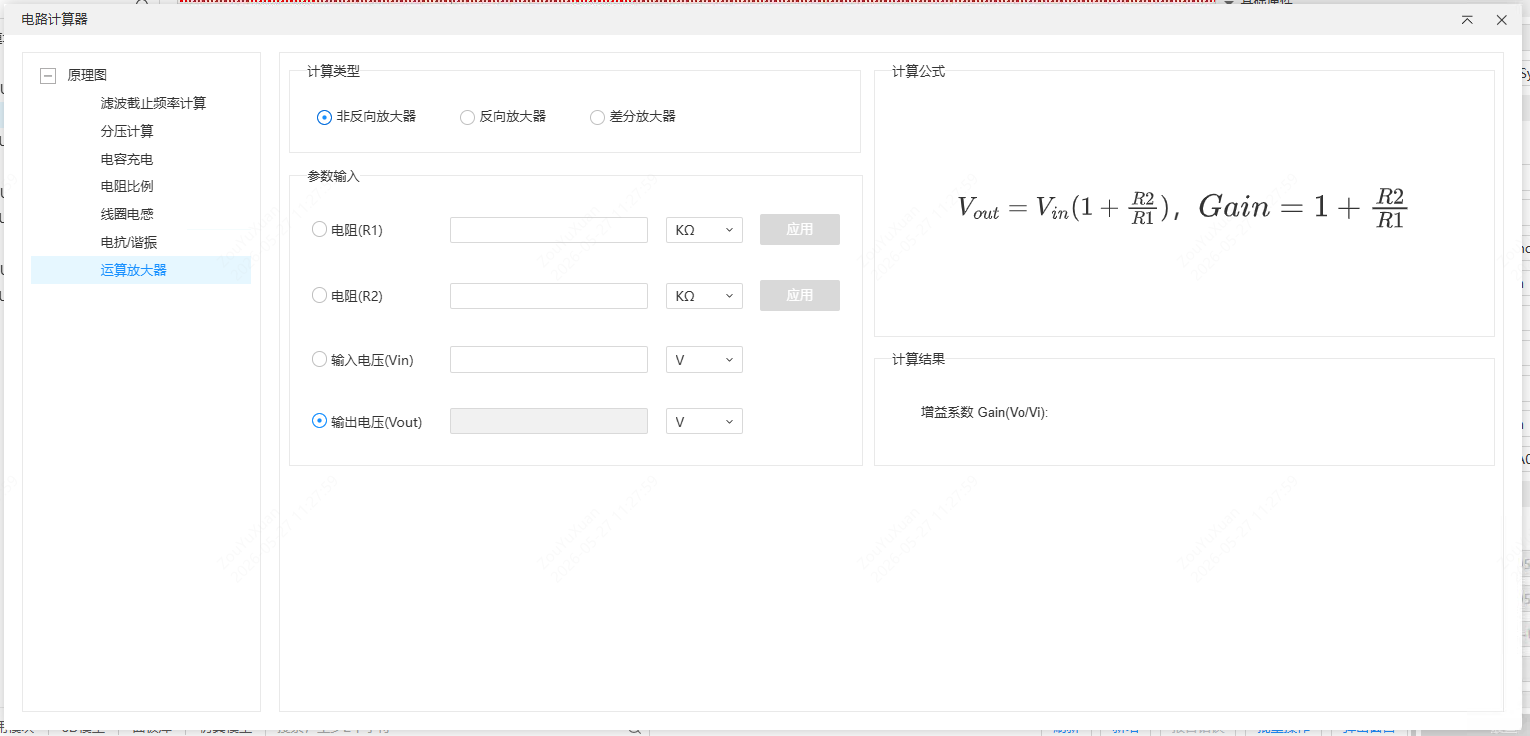

运算放大器参数计算
用于信号放大、传感器接口电路设计。
- 选择放大器类型（单选）：非反向放大器（默认）、反向放大器或 差分放大器
- 输入 R1、R2、Vin、Vout，在任一输入框右侧选中单选按钮指定计算目标
- 当所有已知条件有效时实时计算目标值，底部显示增益系数 Gain
各类型验证规则：
- 非反向放大器：若 |Vout| < |Vin|，提示参数无效
- 反向放大器：若 Vout 与 Vin 符号相同，提示参数无效
- 差分放大器：默认采用电阻匹配模式（R3=R1, R4=R2），Vin 代表差模输入电压

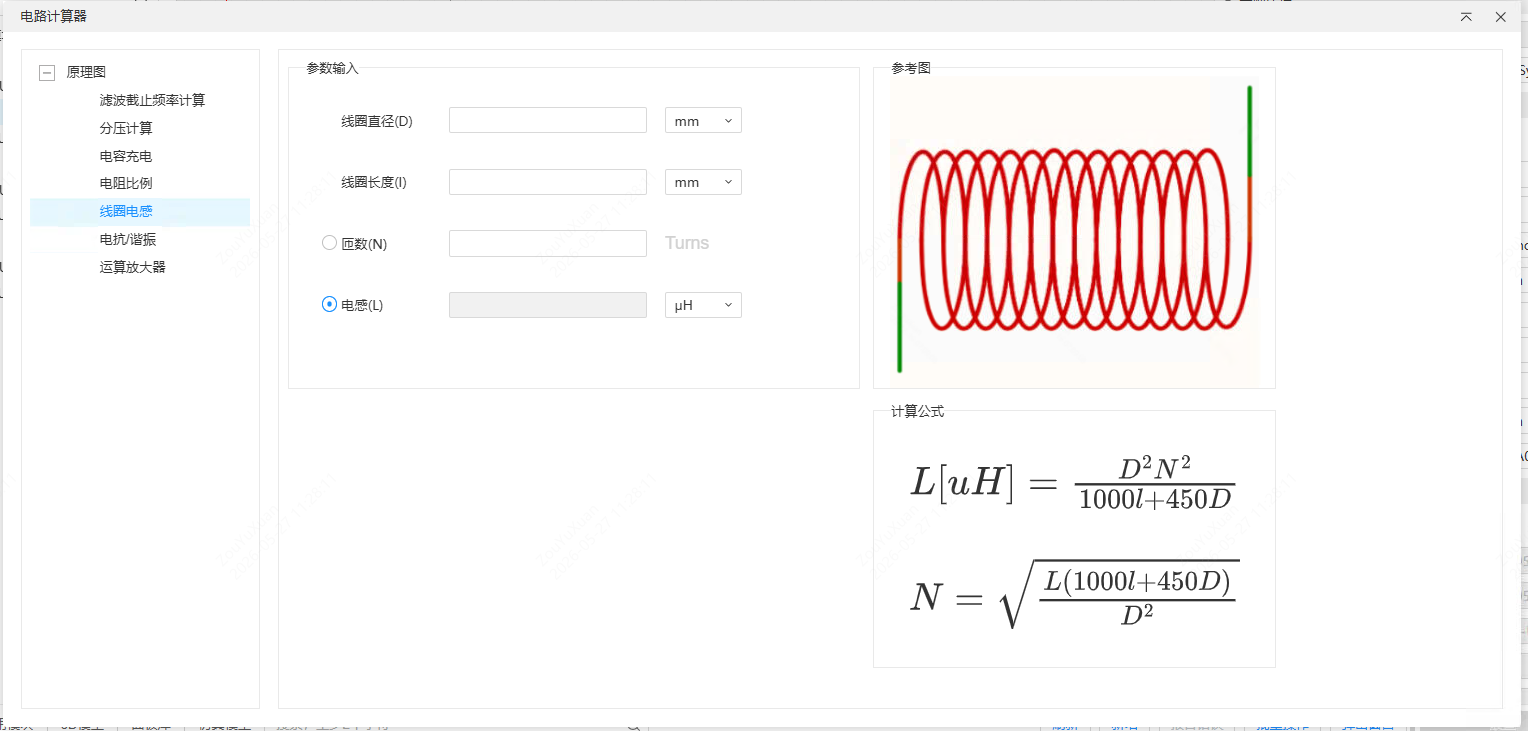

线圈电感计算
用于射频电路设计、自制空心线圈、滤波器电感参数估算、天线匹配网络。
- 输入线圈直径 D、线圈长度 l，在电感 L 或匝数 N 右侧选中单选按钮指定计算目标
- 所有已知条件有效时实时计算目标值
线圈直径和长度默认单位为 mm，匝数计算结果保留一位小数。
