板子形状

为板框外部区域设置独立颜色遮罩，使板框内外视觉区分，缓解长时间画图时的视觉疲劳。

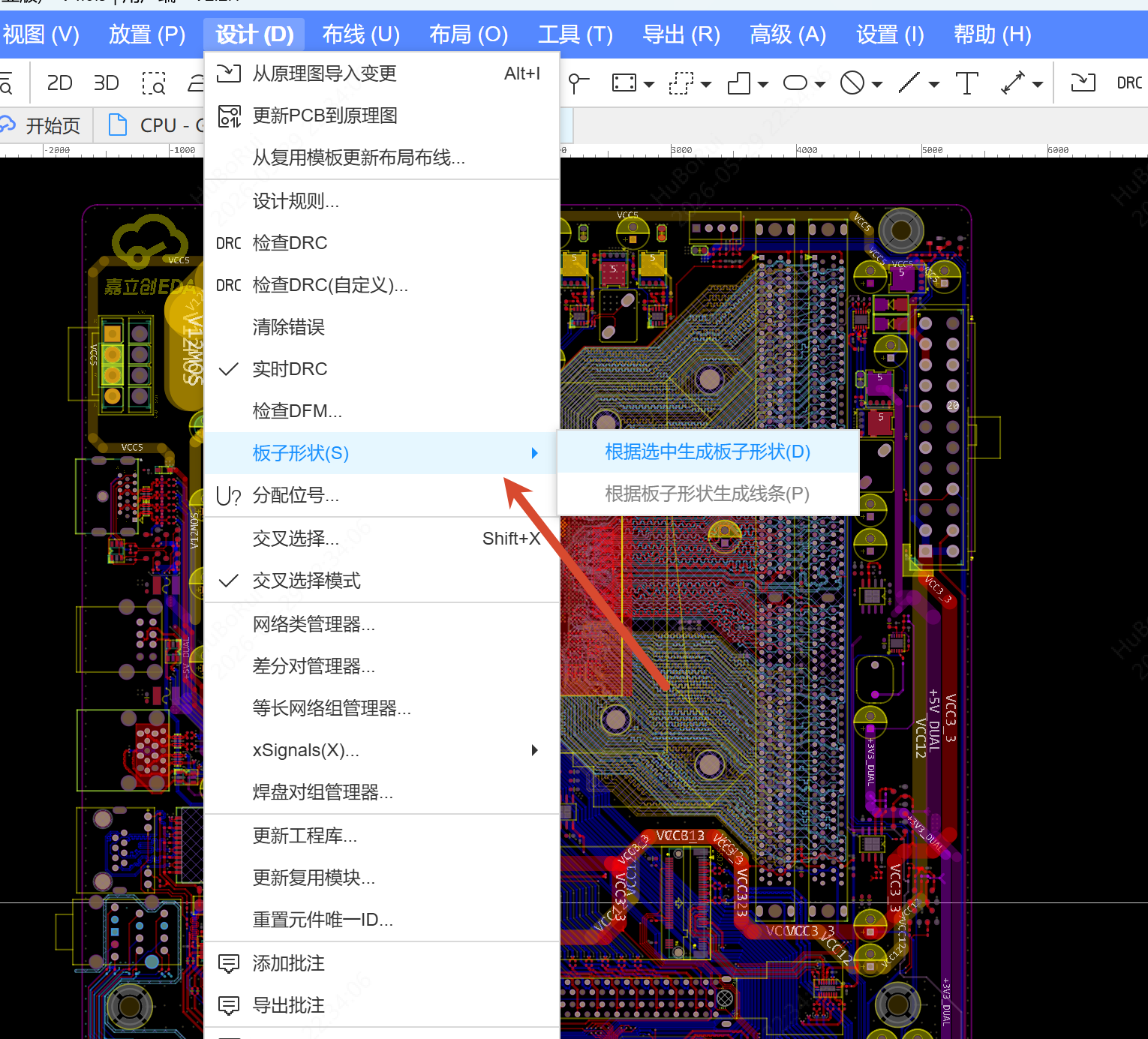

功能入口

• 顶部菜单 > 设计 > 板子形状
• 画布上选中闭合轮廓后右键 > 板子形状

生成板子形状

1. 选中画布中闭合的线条或轮廓
2. 右键选择根据选中生成板子形状，或通过顶部菜单执行
3. 选中图形未闭合时，弹出提示"选中的图形未闭合，是否将自动闭合的图形转为板子形状"，确认后自动闭合并生成

新建空白 PCB 在板框层第一次生成闭合图形后自动生成板子形状，后续不再自动生成。

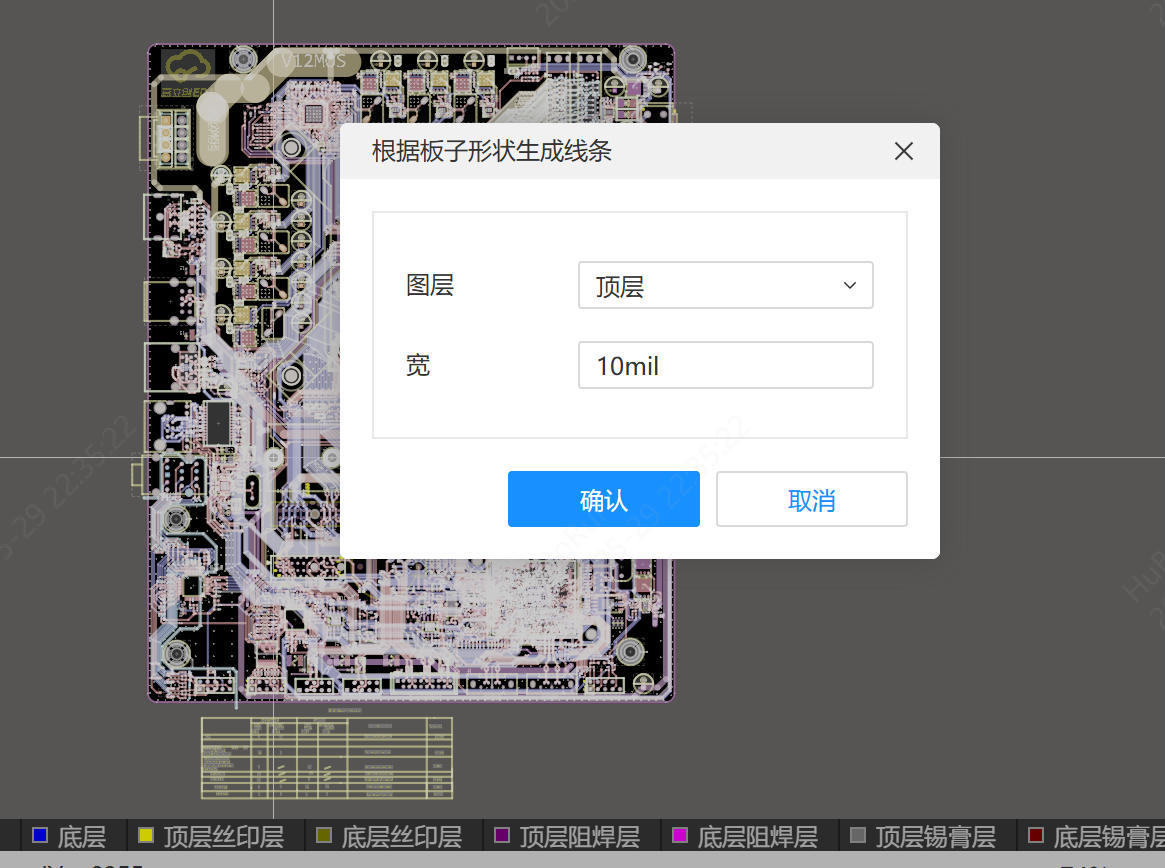

根据板子形状生成线条

在有板子形状的 PCB 中，通过顶部菜单或右键选择根据板子形状生成线条。弹窗中设置目标图层和线宽，确认后生成与板子形状一致的闭合线条。

设置颜色

在 PCB 主题设置的画布/图元 tab 下，背景色配置下方找到板子形状外部，可设置：

• 填充颜色
• 边框颜色
• 边框线型（实线/虚线/无）

板子形状内仍为背景色，板子形状外显示设置的遮罩色。板子形状图元固定置于最底层。
