连接点标识

嘉立创EDA专业版提供"连接点标识"功能。此功能旨在简化交叉导线的绘制操作，提升设计效率。

在原理图中导线交叉处放置连接点，使交叉导线由不连接状态变为连通状态，无需手动调整导线连接关系。

功能入口

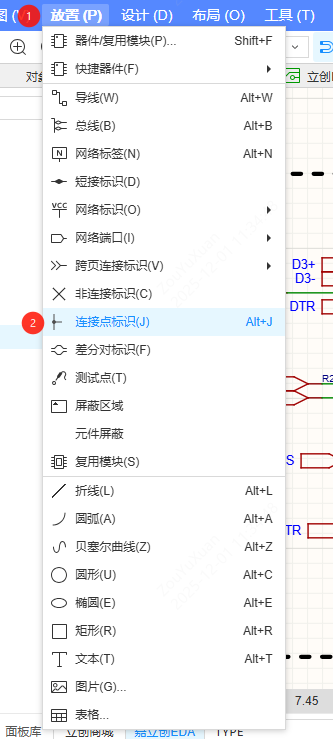

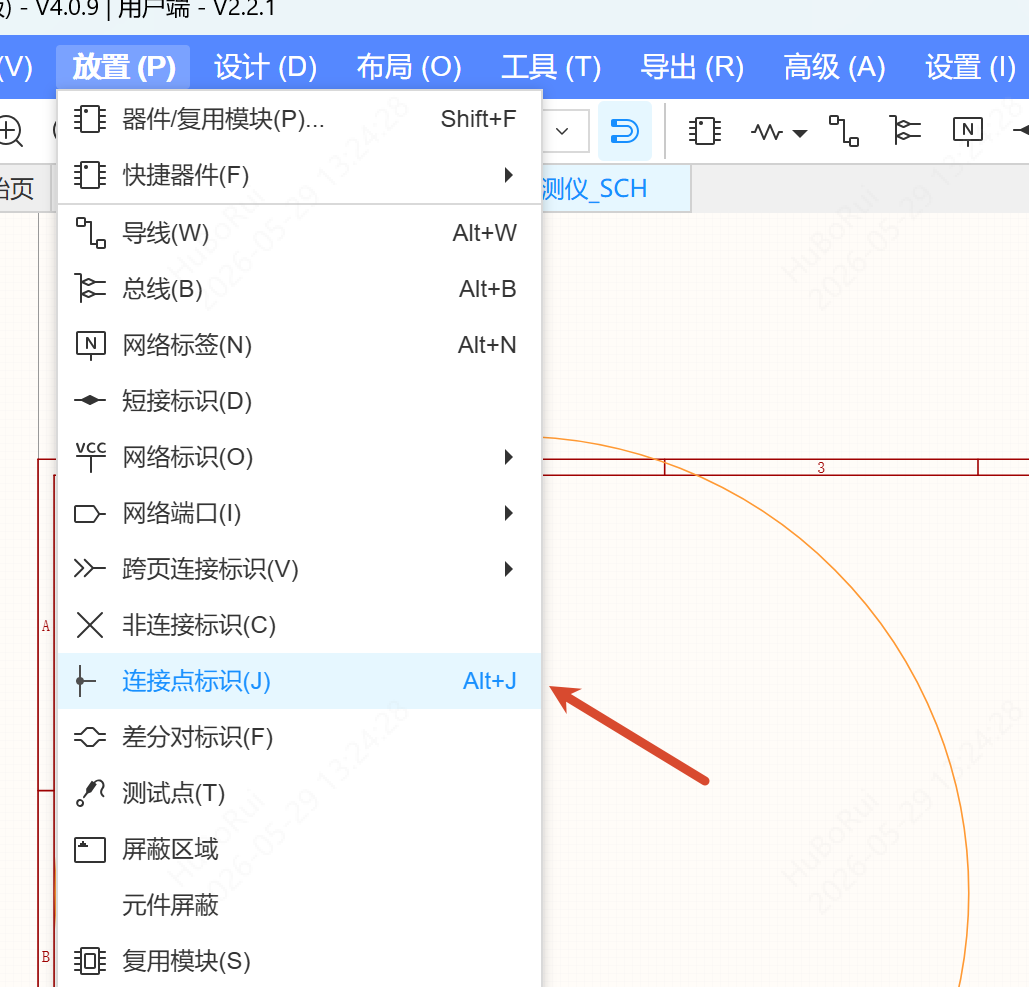

• 顶部菜单栏：选择放置 > 连接点标识（快捷键 Alt + J，可在系统快捷键列表中修改）

操作步骤

1. 通过菜单、工具栏或 Alt+J 放置连接点

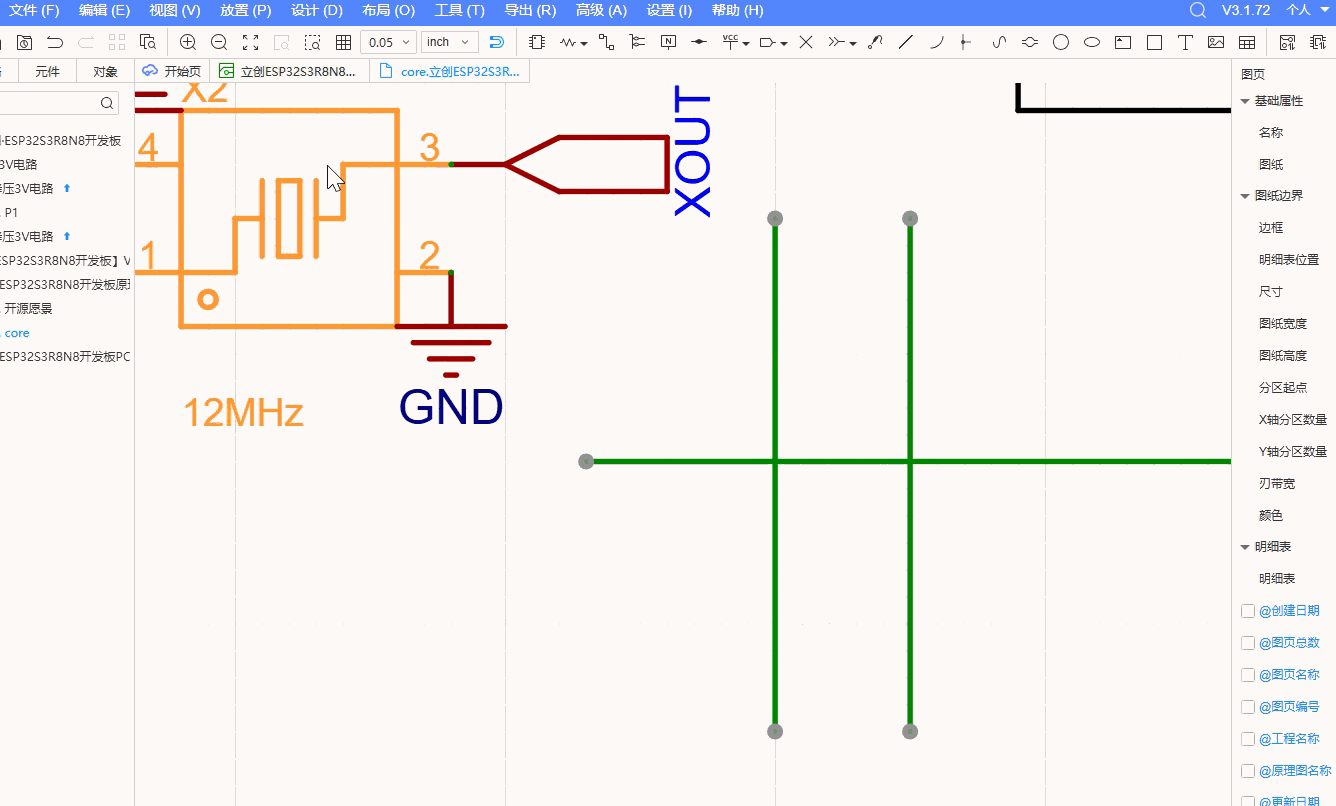

2. 光标显示十字辅助线和连接点图元，移动到导线交叉处

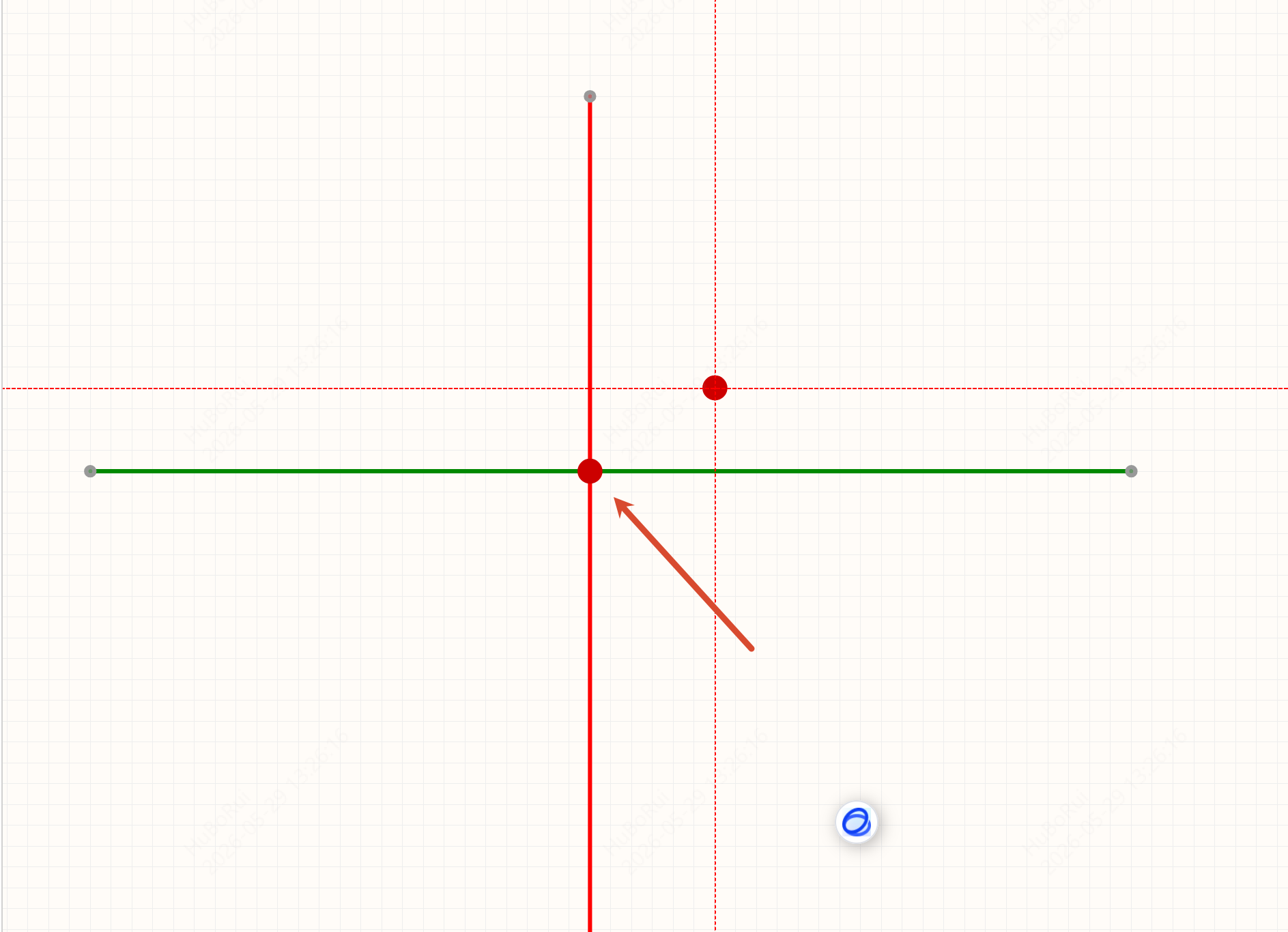

3. 连接点靠近交叉点时自动吸附，单击完成放置

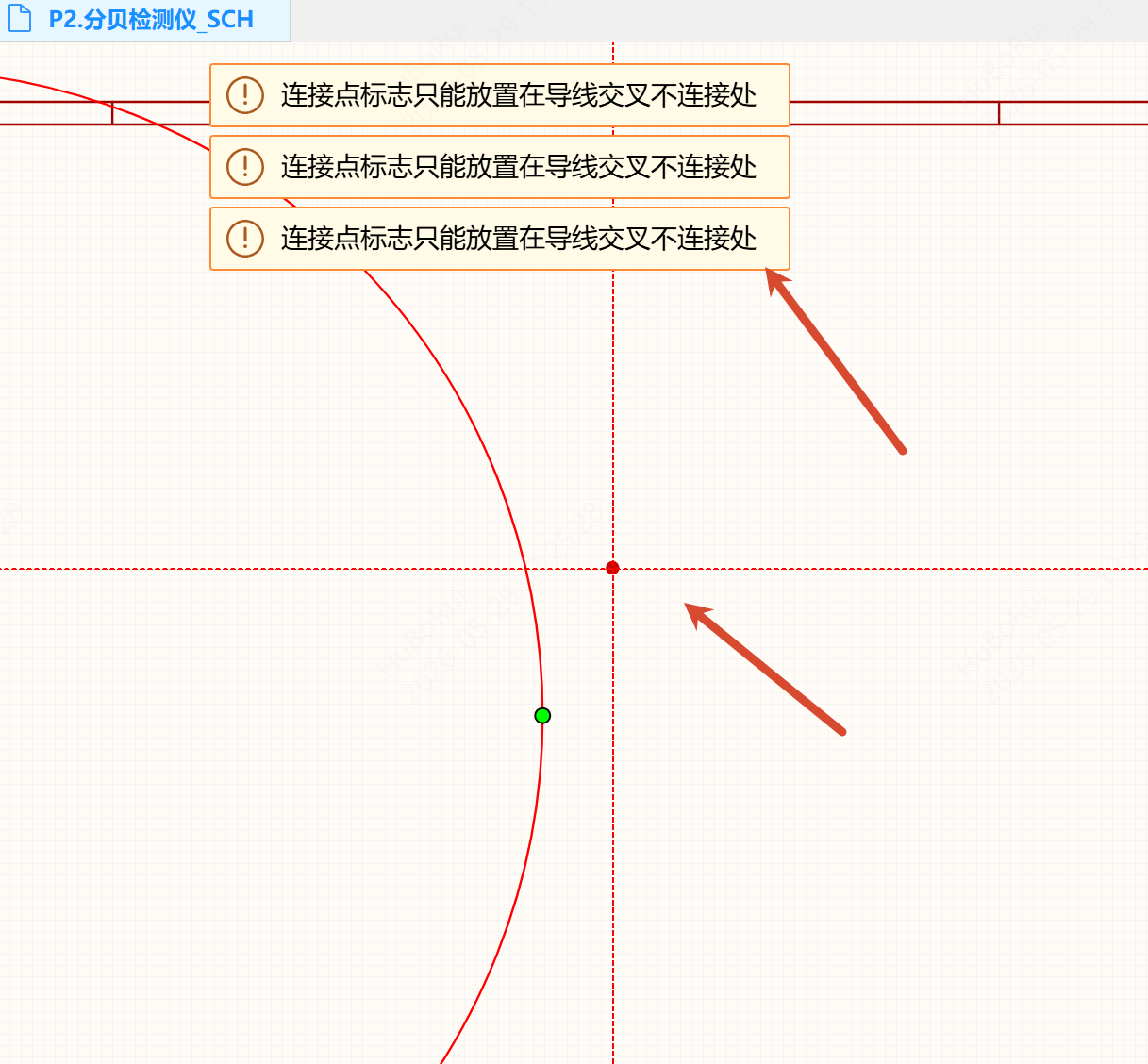

连接点仅可放置在导线交叉且不连接处。放置在非交叉处时，中央提示"连接点标志只能放置在导线交叉不连接处。"

放置后导线由不连接变为交叉连接状态，已连接的交叉处保持不变。连接点放置后性质与现有导线节点一致，不可单独选中，左侧树不展示。

双击快速放置

小技巧：在导线交叉点附近半径 0.02 inch 区域内双击，自动生成连接点。
