图元参数预设
在原理图或符号编辑器中放置图元时，按下 TAB 键可弹出设置弹窗，预设图元参数，确认后按修改后的参数进行绘制，减少放置后的手动调整。
功能入口

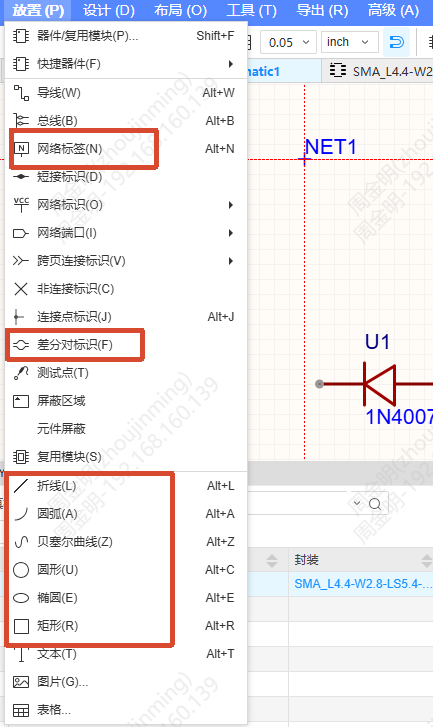

在原理图编辑器或符号编辑器中，放置以下图元时按下 TAB 键：
电气图元
- 放置 > 网络标签
- 放置 > 差分对标识
非电气图元
- 放置 > 矩形 / 折线 / 圆 / 椭圆 / 圆弧 / 贝塞尔曲线
操作步骤
- 放置图元时按下 TAB 键，弹出设置弹窗
- 在弹窗中修改图元参数
- 点击确认，按修改后的参数完成绘制
属性规则

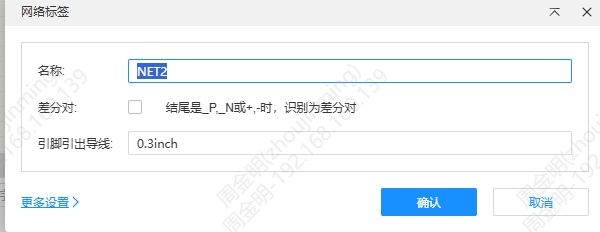

网络标签
弹窗属性：名称、差分对、引脚引出导线、字体颜色、字体、字体大小、样式、原点。
连续放置期间，上述属性设置会被记忆并持续生效，连续放置结束后清除。名称属性在连续放置期间支持自动递增。

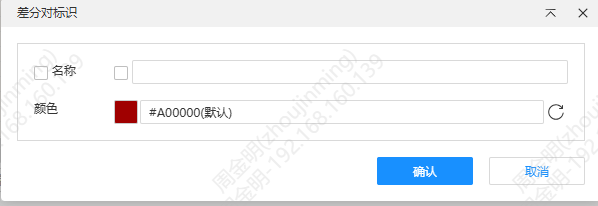

差分对标识
弹窗属性：名称、颜色。
连续放置期间，属性设置会被记忆并持续生效，连续放置结束后清除。

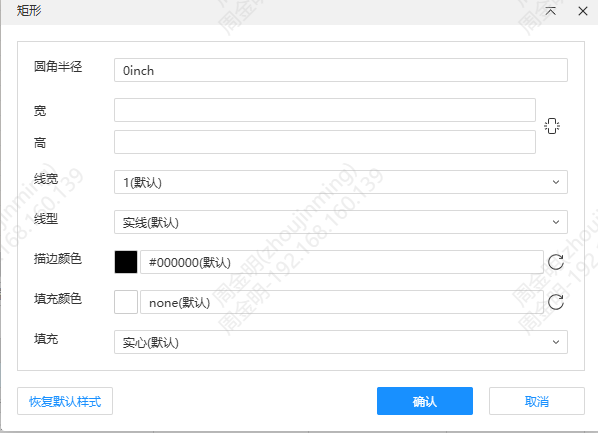

矩形、折线、圆、椭圆、圆弧、贝塞尔曲线
弹窗通用属性：线宽、线型、描边颜色、填充颜色、填充。
各图元特殊属性：
| 图元 | 特殊属性 |
|---|---|
| 折线 | 起点形状、终点形状 |
| 矩形 | 圆角半径、宽度、高度 |
| 圆形 | 半径 |
| 椭圆 | X半径、Y半径 |
| 圆弧 | — |
| 贝塞尔曲线 | — |
连续放置期间，属性设置会被记忆并持续生效，连续放置结束后清除。
