草图自动元件布局

选中元件后框选布局区域，系统自动在区域内完成元件摆放。支持矩形、多边形、圆形三种区域绘制方式。

功能入口

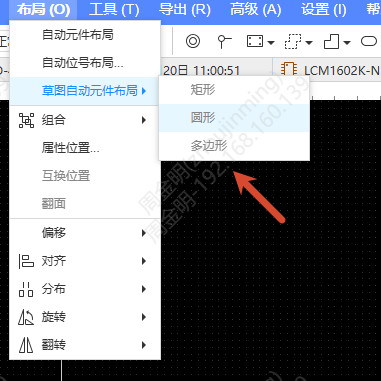

• 顶部菜单 > 布局 > 草图自动元件布局 > 矩形 / 多边形 / 圆形

选中封装时入口可用，未选中时置灰。工程和文档只读时禁用。

操作步骤

1. 在 PCB 中选中需要布局的元件
2. 点击草图自动元件布局，选择区域形状（矩形/多边形/圆形）

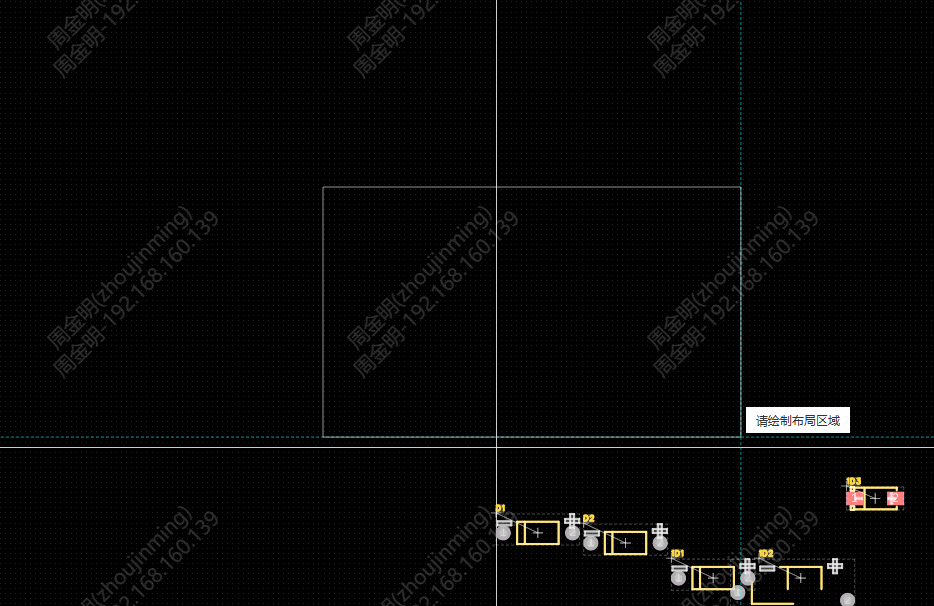

3. 鼠标左上角显示十字辅助线，提示"请绘制布局区域"

4. 在画布上绘制布局区域轮廓，右键可退出绘制

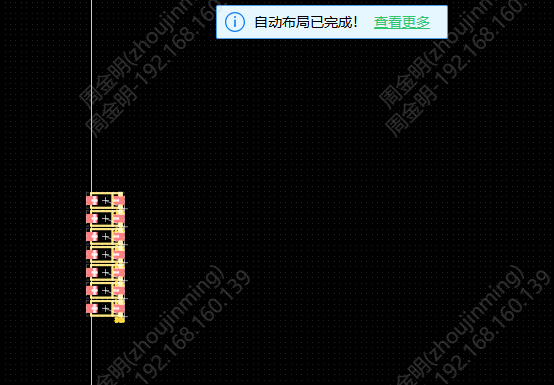

5. 系统自动在区域内完成元件摆放
