xSignals
xSignals（信号逻辑等长）功能支持将跨元件的多个网络组合为一个逻辑信号，计算总长度并应用于等长设计规则，解决串阻场景的多网络组合等长需求。
功能入口

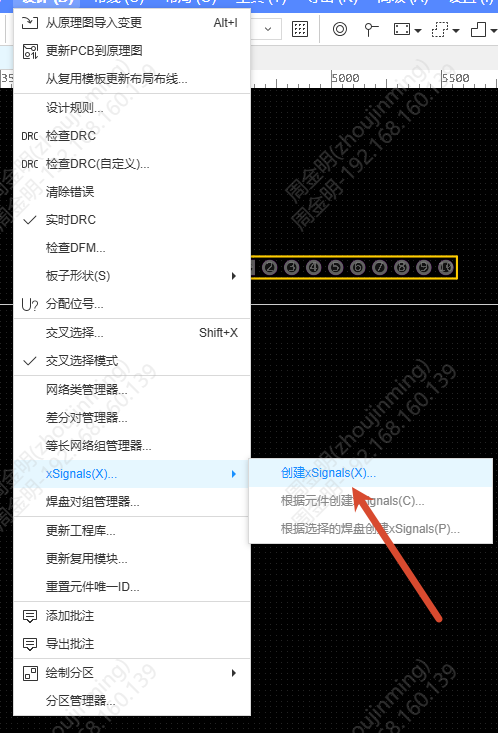

- 顶部菜单 > 设计 > xSignals > 创建 xSignals / 根据元件创建 / 根据焊盘创建
- 画布右键菜单 > xSignals
操作步骤
创建 xSignals

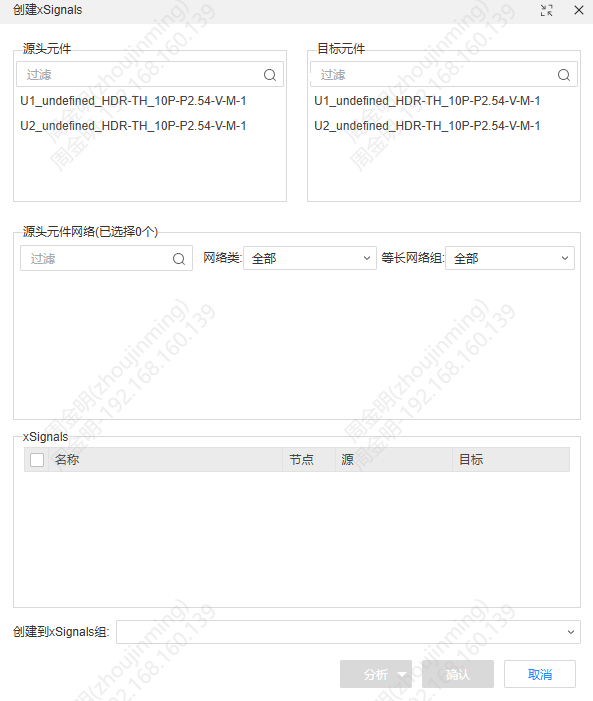

- 打开创建 xSignals 对话框，选择源头元件和目标元件
- 在源头元件网络中选择参与的网络
- 点击分析，系统根据分析方式自动计算通路。四种分析方式：直接连接、通过 1 个元件、通过 2 个元件、通过多个元件
- 分析结果列在 xSignals 表格中，点击行可预览画布，勾选后确认加入 xSignals 组
根据元件/焊盘创建
- 根据元件创建：选中元件后自动填入源头和目标元件，打开对话框继续操作

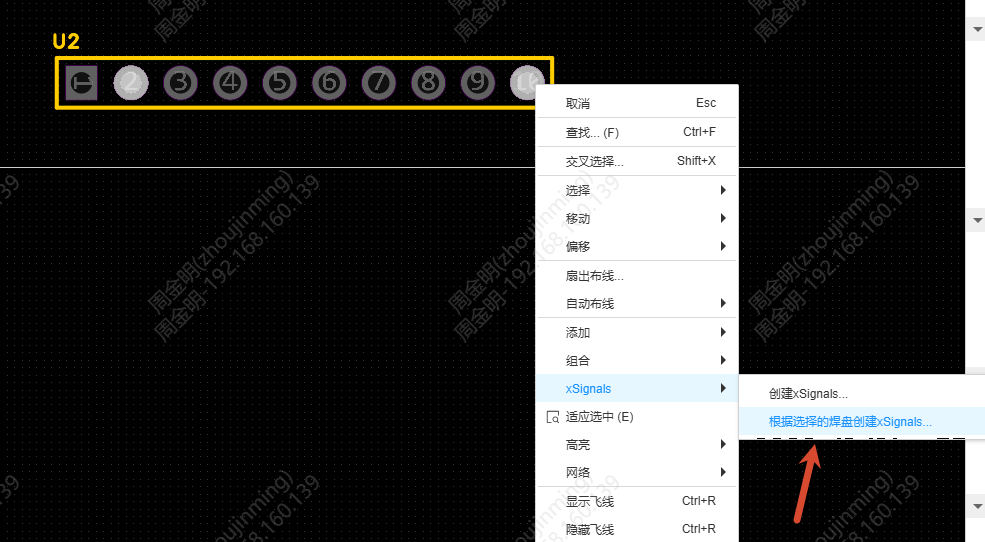

- 根据焊盘创建：选中两个及以上焊盘后直接生成 xSignal，确认后加入组
左侧树

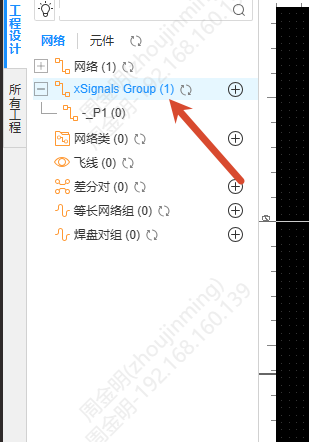

左侧网络树增加 xSignals 树，显示 xSignals 组及组内信号，每个节点显示实时长度。右键菜单支持重命名、删除等操作。
设计规则
设计规则中网络长度范围和网络长度公差规则均支持 xSignals 组。xSignals 组的规则应用到组内所有 xSignal，DRC 检查时不符合规则的 xSignal 在结果中显示并标红。
