自动位号布局

自动对 PCB 中的元件位号丝印进行布局，支持自定义避让距离、优选方向和拥塞处理方式。

功能入口

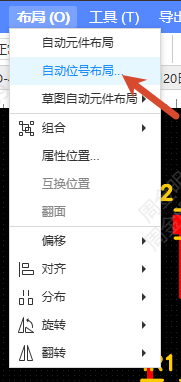

顶部菜单 > 布局 > 自动位号布局（位于自动元件布局下方）

操作步骤

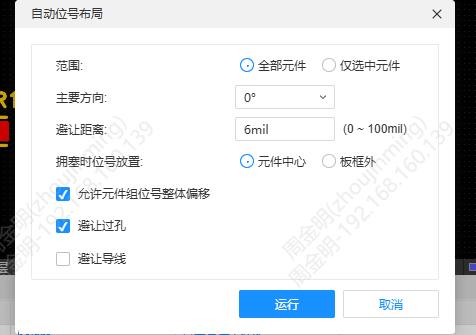

1. 点击自动位号布局，弹出设置对话框
2. 设置以下参数：

• 范围：全部元件或仅选中元件
• 主要方向：布局优选方向，可选 0°/90°/180°/270°/跟随元件
• 避让距离：默认 6mil，可输入 0~100mil
• 避让过孔：默认勾选
• 避让导线：默认不勾选
• 拥塞时位号放置：原位置 / 板框外 / 元件中央
• 允许元件组位号整体偏移：默认勾选

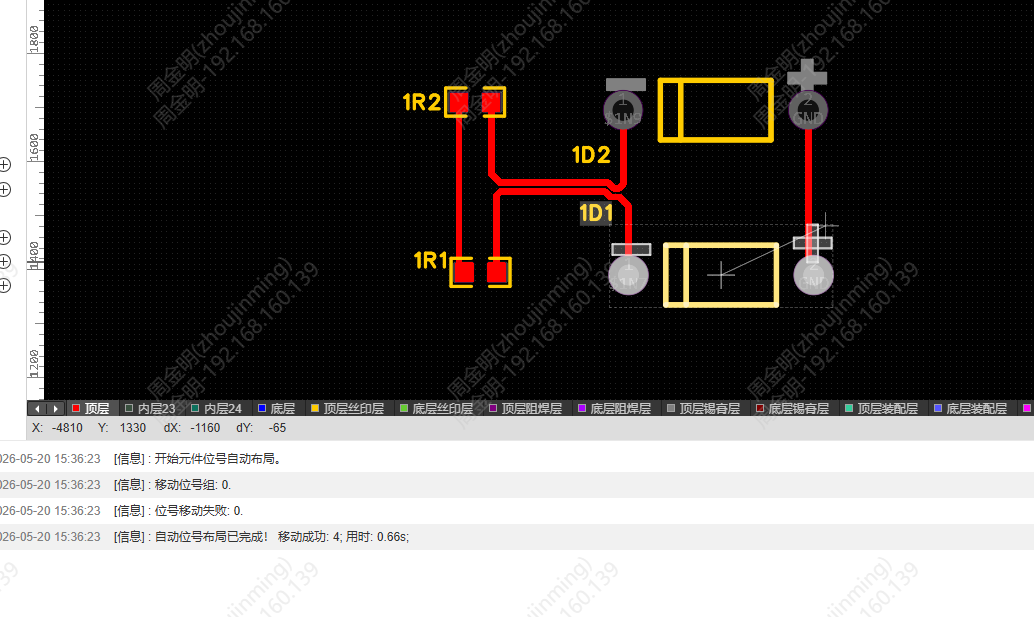

3. 点击确认开始自动布局，日志输出布局过程信息，包括移动成功的位号组和失败的位号列表
4. 布局失败的位号根据拥塞设置放置到指定位置，日志中点击失败位号可跳转定位
