导入 PADS
嘉立创EDA专业版支持导入 PADS 9.5 版本的格式文件。需要使用 PADS或vx2.4 另存为或导出为 ASCII 文件,选择格式版本 9.5,原始的文件是加密的二进制文件,不支持直接导入。 也支持直接导入 PADS 的库文件。
操作步骤
导出原理图或PCB为ASCII
1、在PADS打开PADS原理图或者PCB
2、在顶部菜单 - 文件 - 导出,选择ASCII格式导出,原理图后缀 TXT, PCB 后缀 ASC。

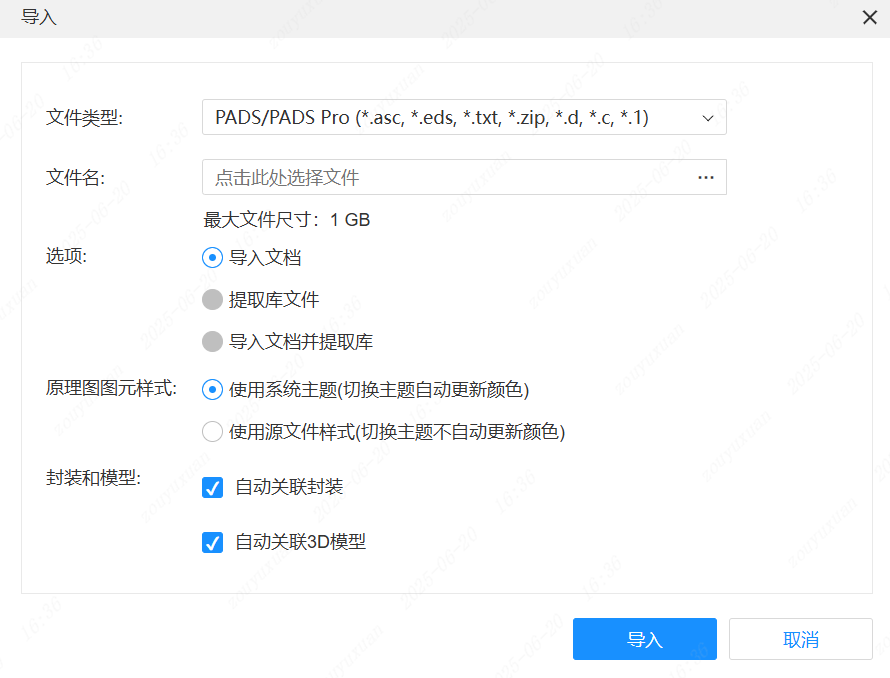

3、打开嘉立创EDA,在入口:开始页 - 导入其他,选择 PADS。建议把原理图和PCB打包为 zip 压缩包后导入。
导出原理图库或封装库为ASCII
1、打开PADS软件
2、在顶部菜单 - 文件 - 库,打开库设置弹窗
3、选择一个库文件,点击选择封装,符号显示出预览
4、点击弹窗下面的导出按钮,原理图库会导出 .c 后缀文件,PCB封装库会导出 .d 后缀文件
5、找到导出的文件,打包 zip 后导入到嘉立创EDA即可
批量转ASCII
1、下载批量转ASCII脚本:export-pads-to-ascii_v1.1.0.zip
2、解压后,根据 REAME.txt 文件安装脚本
3、运行脚本后,选择需要转换的文件目录,会自动转换目录下面的全部文件,包括子文件夹
4、转换完成后,在输出目录中找到输出的文件。
注意
1、PADS 的 PCB 图层定义并没有非常严格规定,比较灵活,所以有可能导入的图层不正确。遇到可以联系我们处理。 2、文本和铺铜等格式与设计有差异,导入后需要仔细检查,进行微调。
