检查 DRC

符号编辑器新增设计规则检查功能，支持检查引脚编号缺失、引脚偏移格点、引脚编号重复、引脚重叠等问题，并输出检查日志。

功能入口

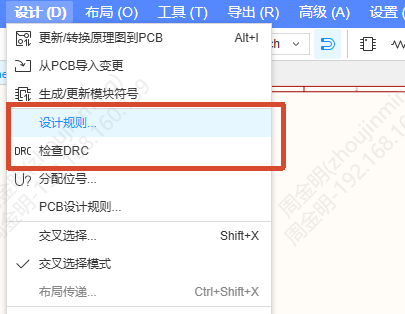

• 符号编辑器顶部菜单 > 设计 > 设计规则 / 检查 DRC
• 符号编辑器底部面板 > DRC 栏

规则仅应用于元件符号类型的符号。

操作步骤

1. 在符号编辑器中打开或绘制符号

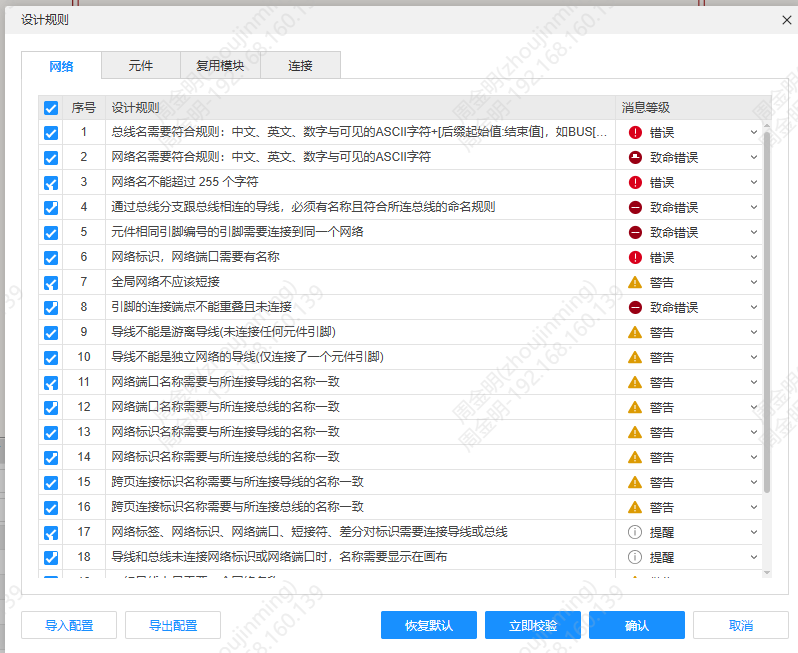

2. 打开设计规则弹窗，设置需要检查的规则项
3. 点击检查 DRC，系统根据设置的规则进行检查

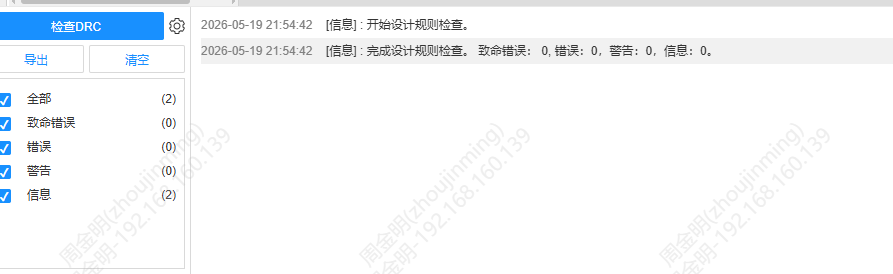

4. 查看底部 DRC 面板中的检查日志

DRC 检查错误时允许保存符号，不影响原有保存逻辑。
