导入 T/DISA 4001
嘉立创EDA专业版支持导入 T/DISA 4001 格式文件，可在导入时选择导入设计文档或提取库文件。
功能入口

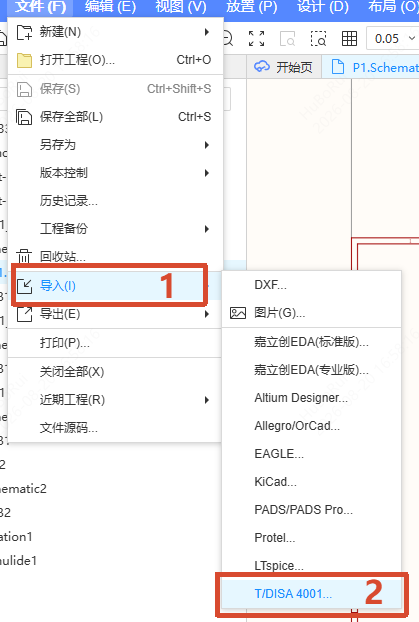

- 顶部菜单 - 文件 - 导入 - T/DISA 4001
操作步骤
点击顶部菜单 - 文件 - 导入 - T/DISA 4001 后会弹出文件选择窗口，选择需要导入的文件。文件类型支持 DISA 1004（.zip、.xml.dsym、.json.dsym、.xml.dfoo、*.json.dfoo），最大文件尺寸 1 GB。

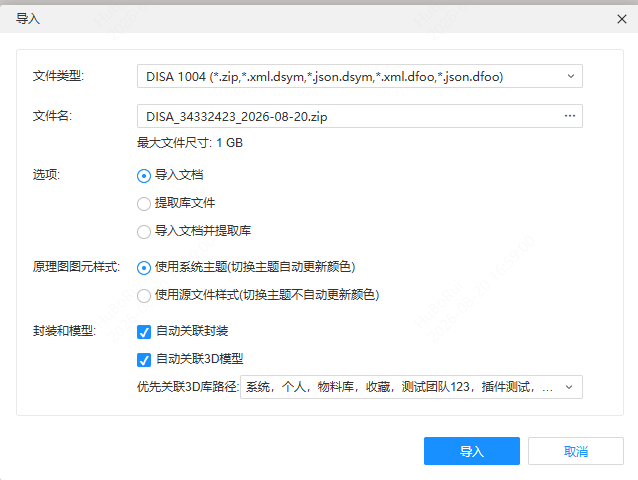

选择文件后会弹出导入设置窗口，此时点击「...」按钮可以变更要导入的文件。
根据需要设置导入选项后，点击「导入」按钮即可开始导入。
选项说明
选项：
- 导入文档：仅导入 T/DISA 4001 设计文档
- 提取库文件：仅从 T/DISA 4001 库文件中提取库
- 导入文档并提取库：导入设计文档的同时提取库文件
原理图图元样式：
- 使用系统主题：导入后的原理图图元使用系统主题样式，切换主题时自动更新颜色
- 使用源文件样式：导入后的原理图图元保留源文件样式，切换主题时不会自动更新颜色
封装和模型：
- 自动关联封装：导入时自动为器件关联对应的封装
- 自动关联3D模型：导入时自动为封装关联对应的3D模型
- 优先关联3D库路径：设置自动关联3D模型时优先搜索的库路径，如：系统、个人、物料库、收藏等
注意
因格式和图元设计不一致，图元导入后可能会有一定差异，请导入后仔细检查。
