符号

支持从底部符号库直接放置符号到原理图，无需先创建器件。也可通过符号关联器件后一并放置。

功能入口

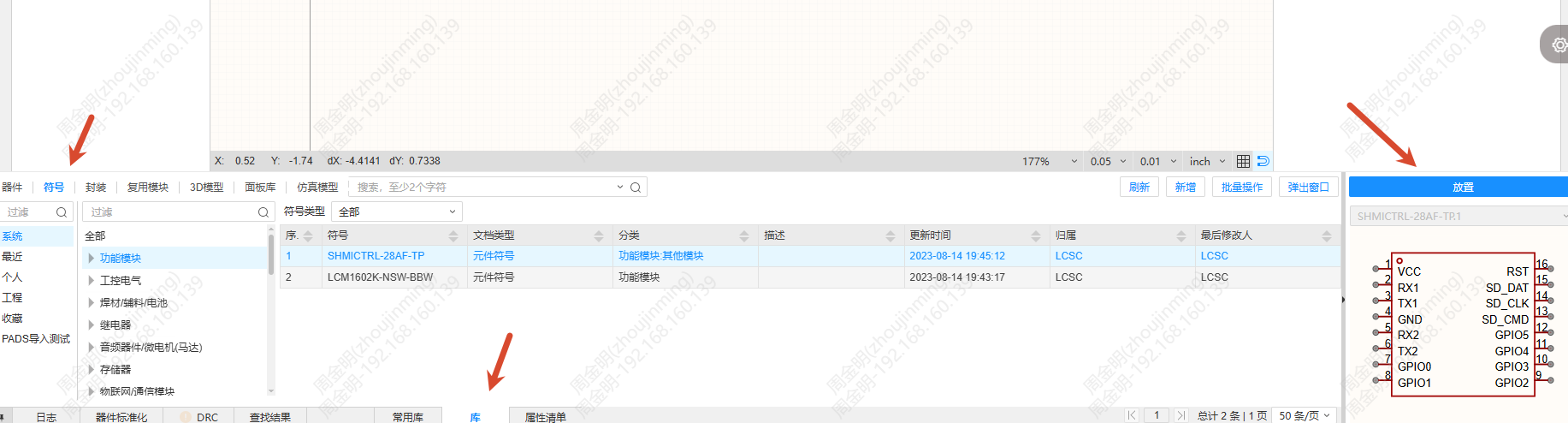

底部面板 > 库 > 符号，右侧预览窗口上方显示放置符号和放置器件按钮。

注意：选中图纸符号时，放置符号功能不可用。

操作步骤

放置符号

1. 在符号库中选择一个符号

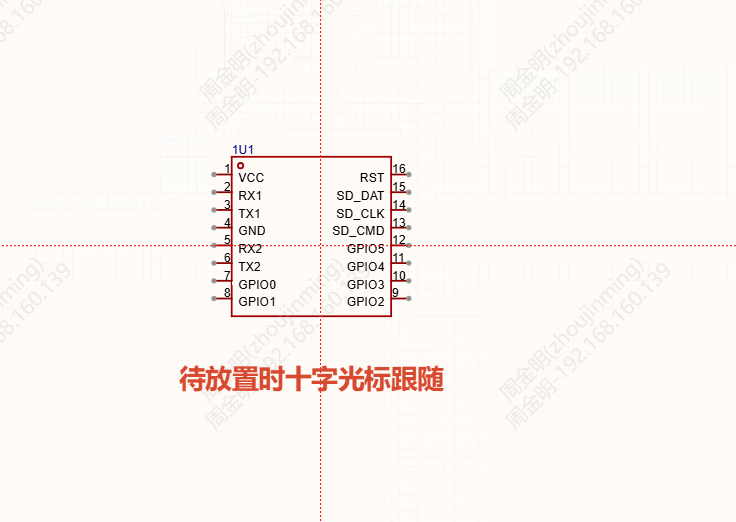

2. 点击放置符号，底部面板收起，进入符号待放置状态
3. 在画布上点击放置，操作与放置器件一致

放置过程中可按 TAB 键打开设置弹窗。放置符号时同样会判断是否需要加入工程库或更新。
