PCB电路计算器

在 PCB 设计中计算走线宽度、功耗、线圈电感等电路参数，计算结果可直接应用到图元。

功能入口

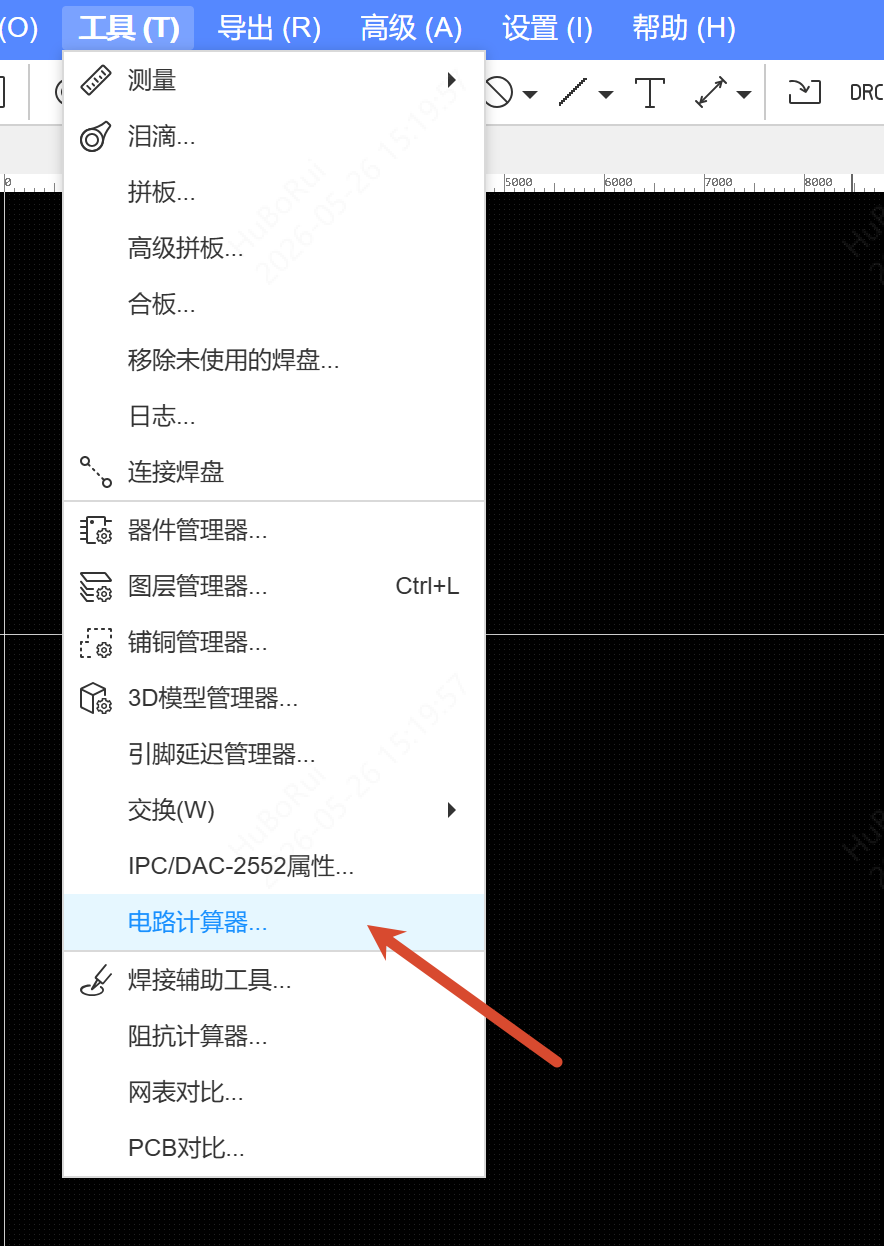

PCB 顶部菜单 > 工具 > 电路计算器

操作步骤

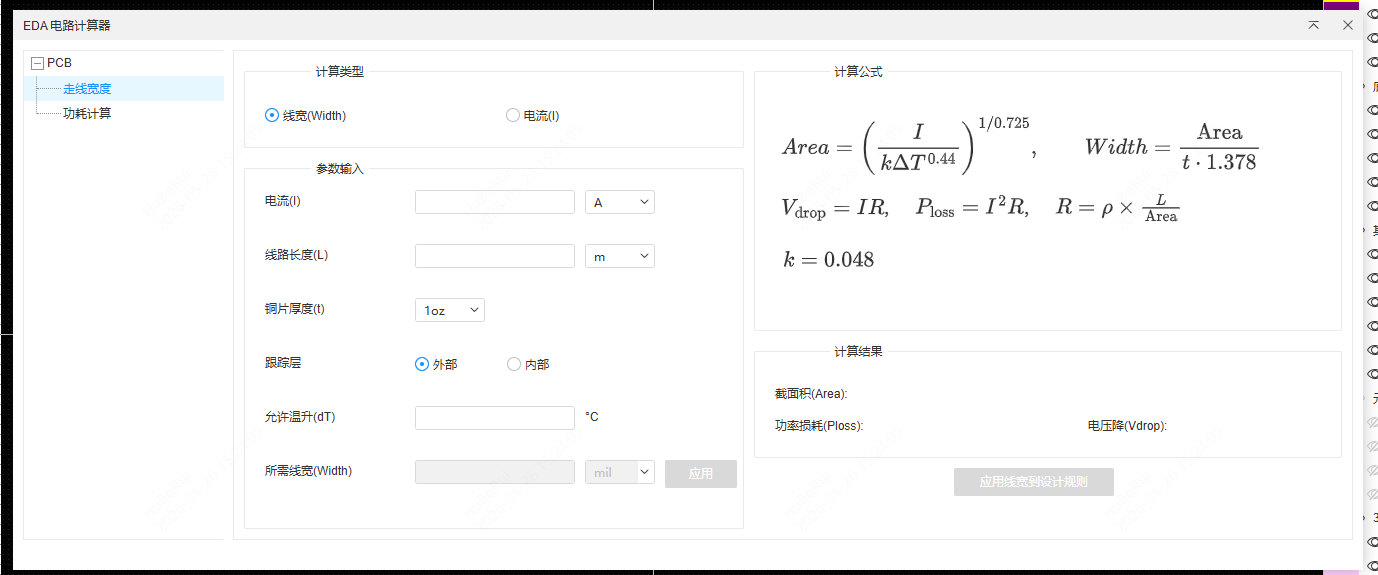

1. 打开电路计算器，左侧列表可选择计算功能。

2. 选择计算类型，输入参数后计算结果实时显示：

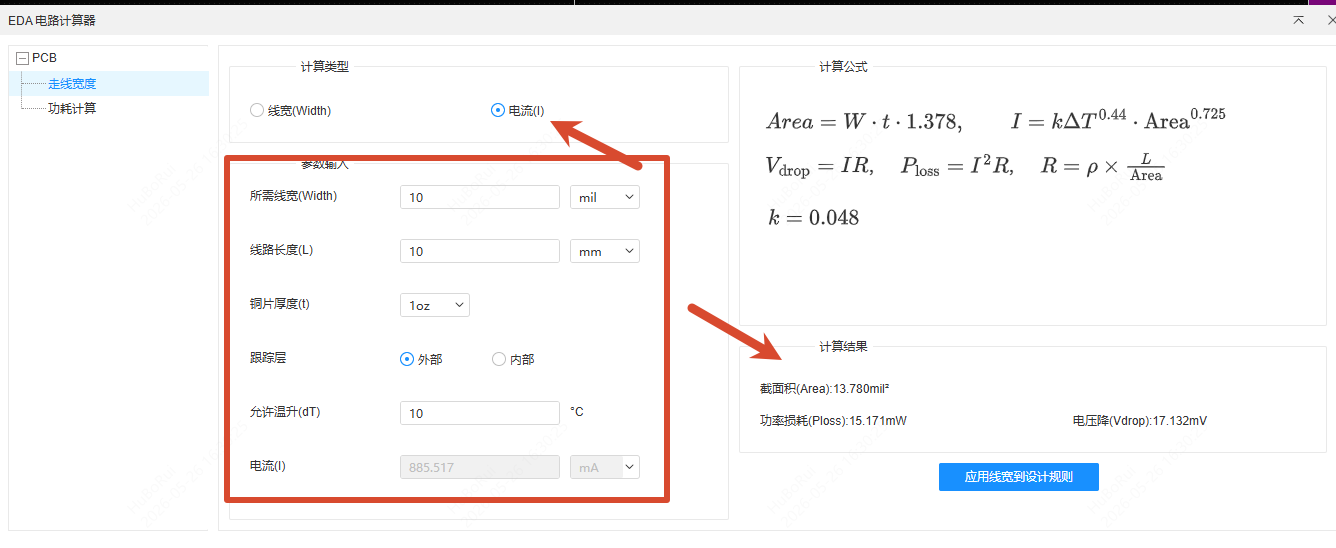

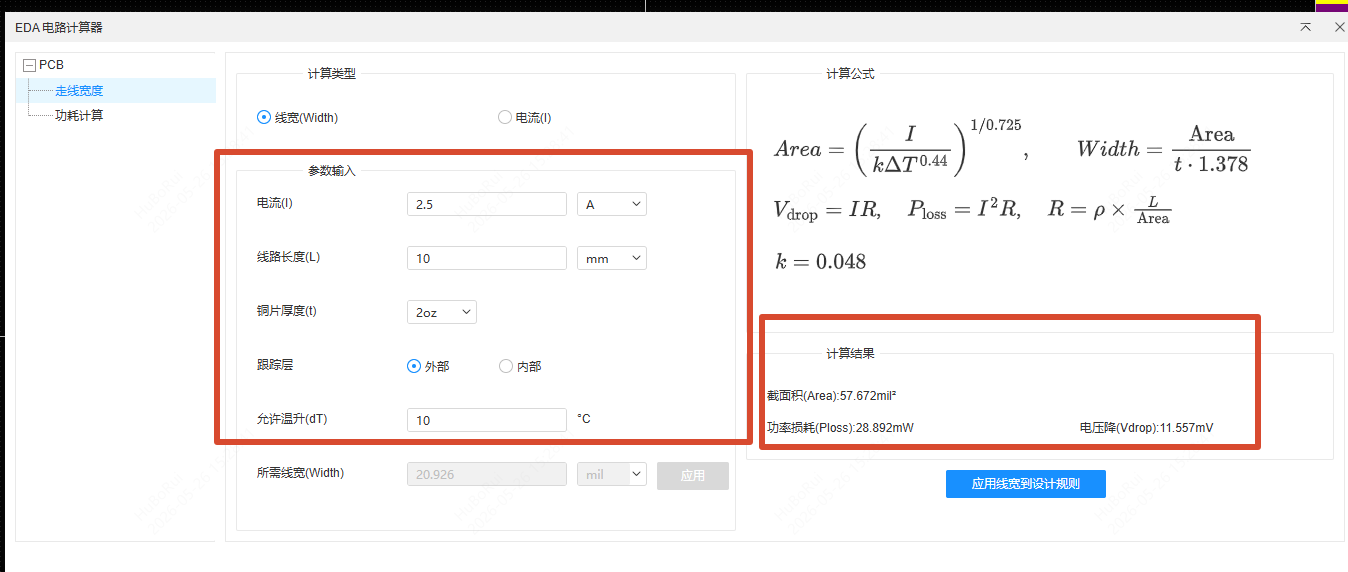

• 走线宽度：输入电流、温升、铜厚和层类型（外部/内部），计算所需走线宽度；也可切换为电流模式，输入线宽反推最大承载电流。底部同时显示截面积、电压降和功率损耗。

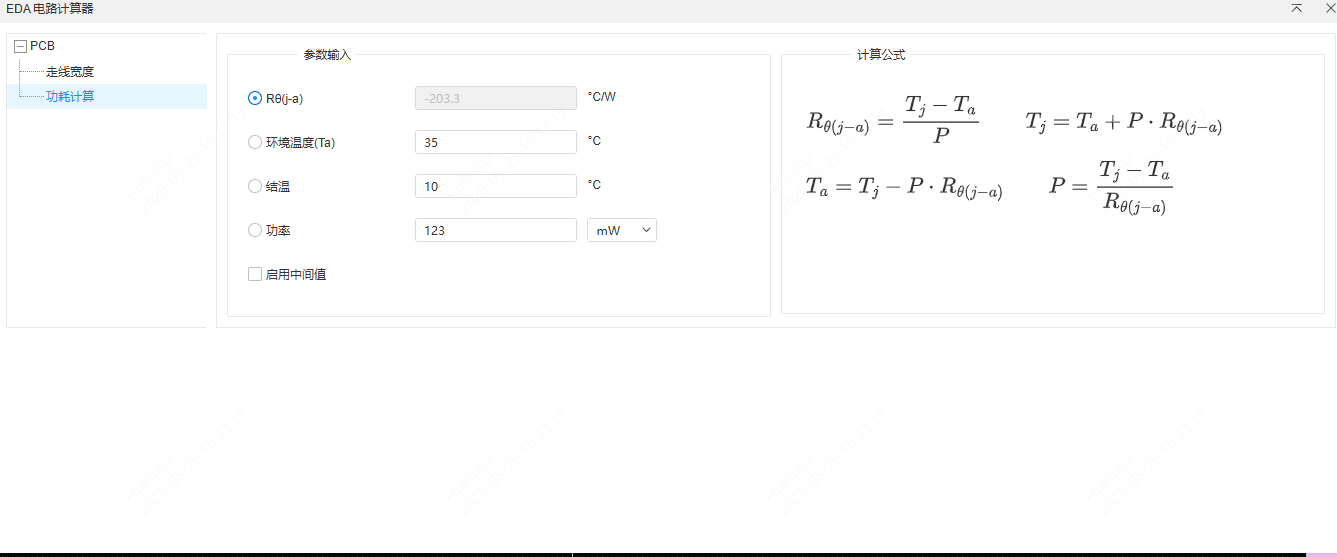

• 功耗计算：输入功率、热阻、环境温度和结温中的任意三项，自动计算第四项。勾选"启用中间值"后可拆分热阻为结到壳、壳到散热器、散热器到环境三段，同步显示壳温和散热器温度。

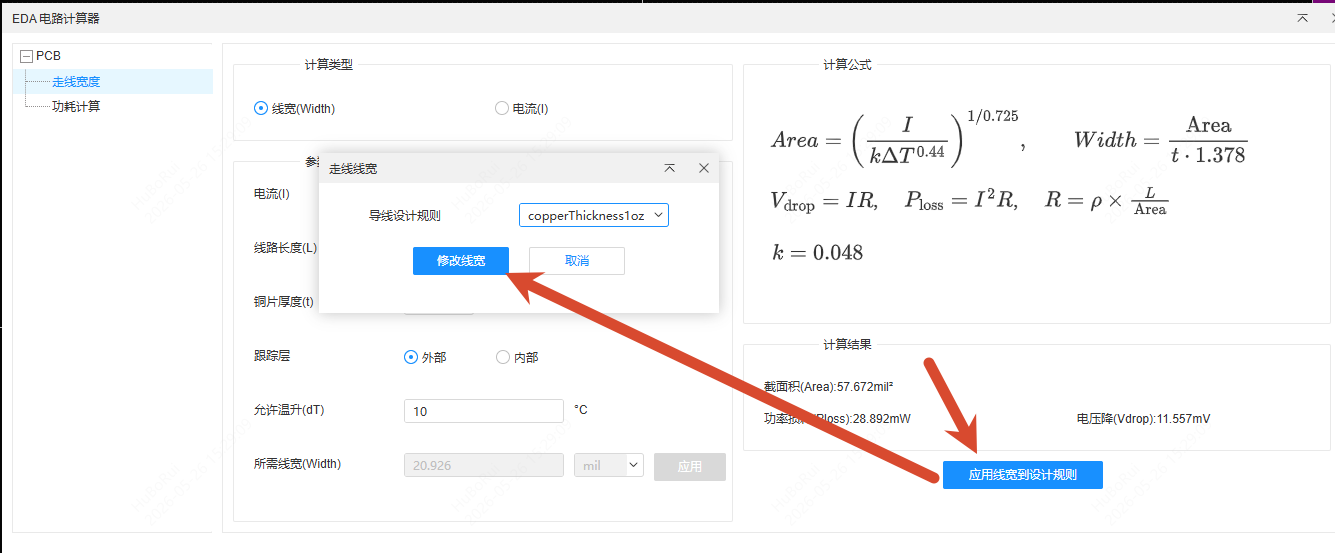

3. 走线宽度计算支持应用到导线：点击应用线宽到设计规则，选择目标导线，导线宽度自动更新为计算结果。右键退出应用模式。
