DRC检查图纸外部图元与偏离网格引脚

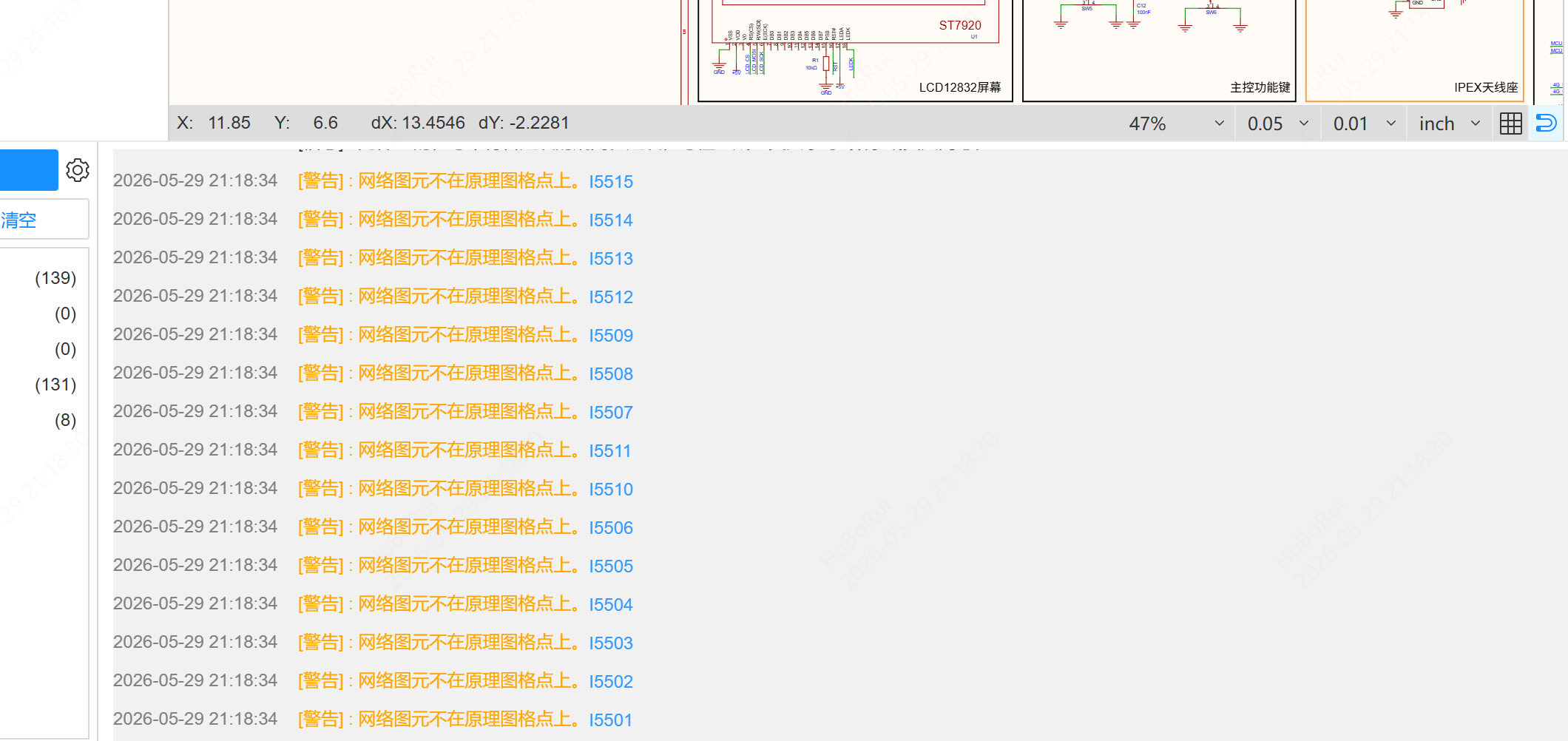

在原理图设计规则中启用图纸外部图元检查和偏离网格引脚检查，执行 DRC 后输出对应警告日志。

功能入口

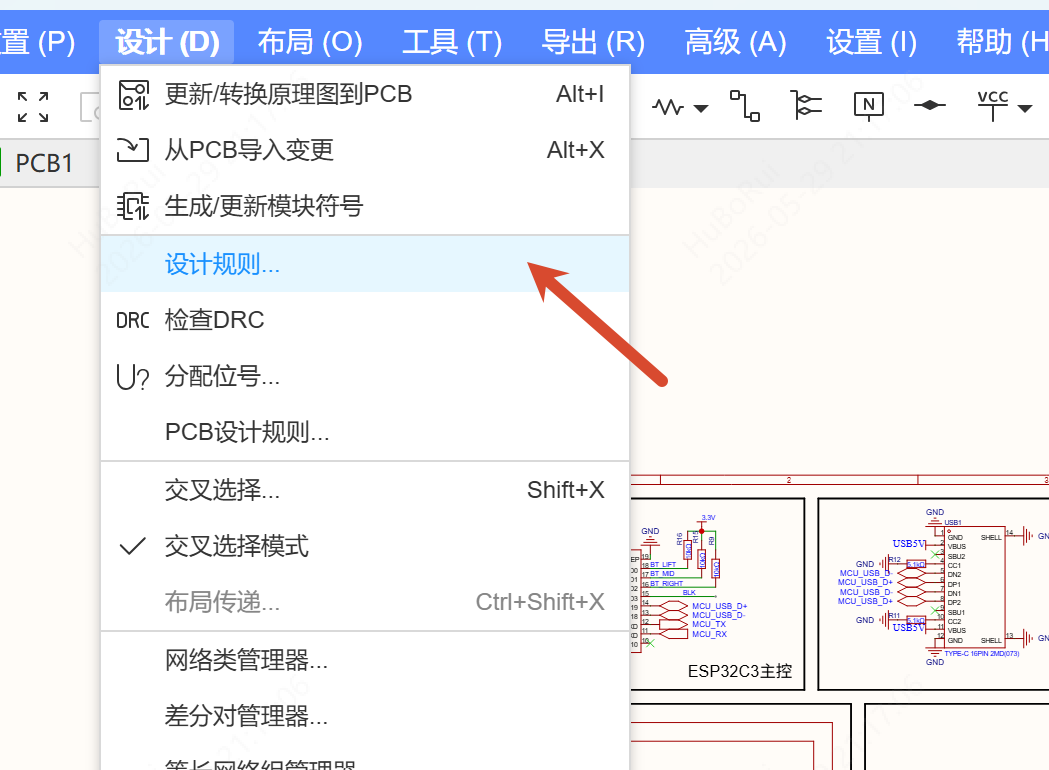

顶部菜单 > 设计 > 设计规则

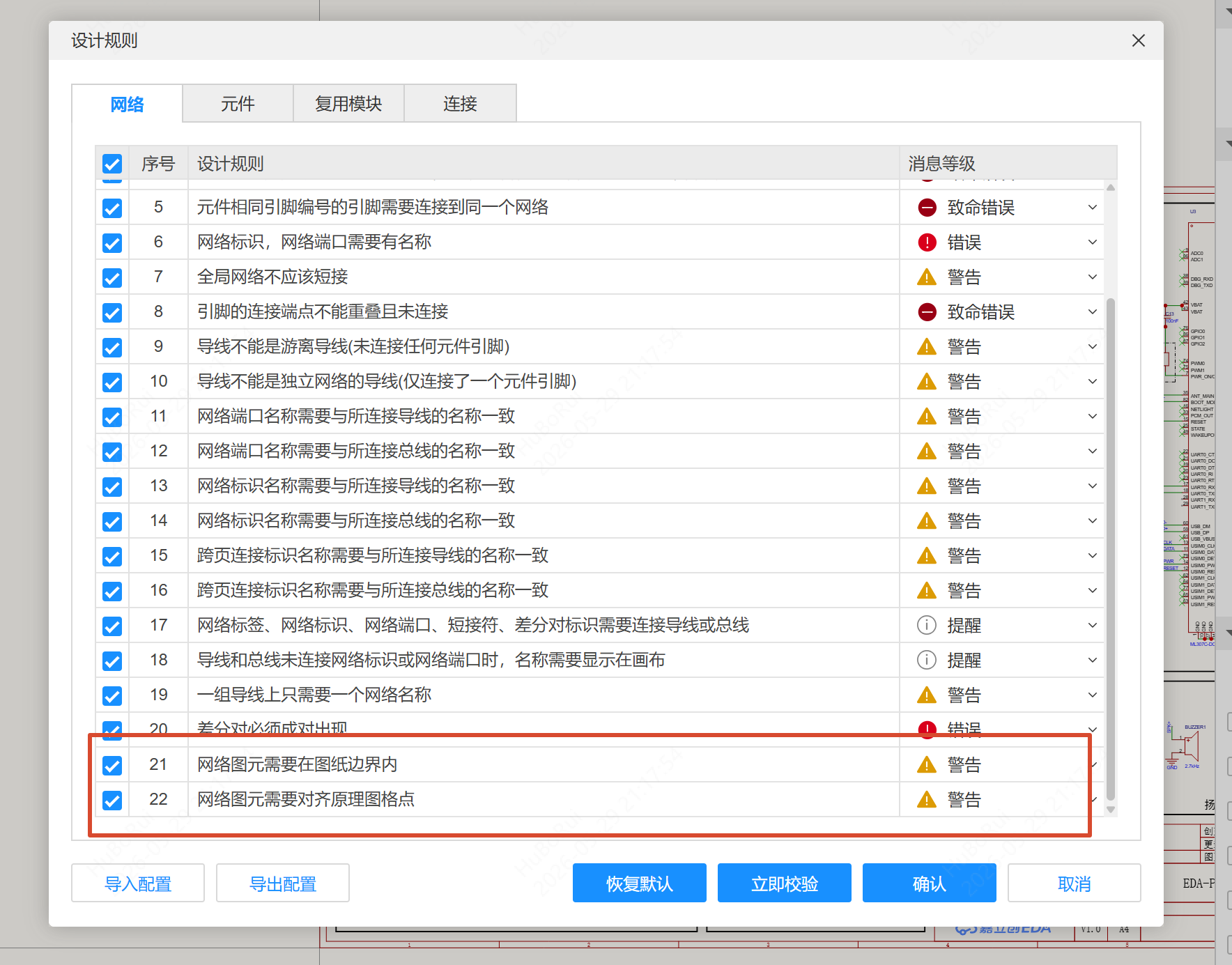

网络设计规则中新增两条检查项：

规则	级别
网络图元需要在图纸边界内	警告
网络图元需要对齐原理图格点	警告

检查完全离开图纸外的图元：元件、元件引脚、复用模块、复用模块引脚、导线、网络标签、短接标识、网络标识、网络端口、跨页连接标识、非连接标识、连接点标识、差分对标识、测试点。导线部分在图纸内则不检测。

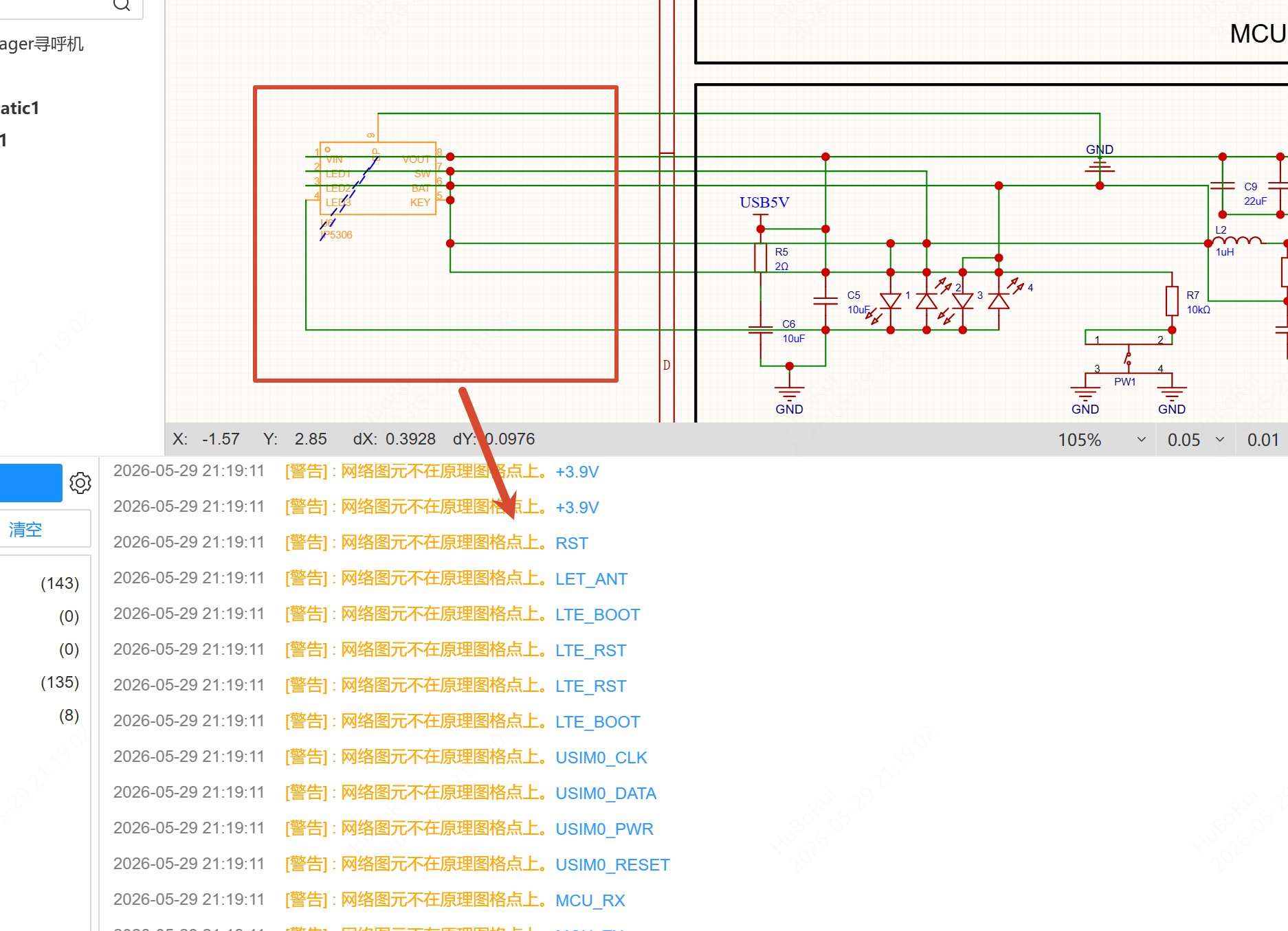

按当前原理图网格尺寸检测不在格点上的图元：元件引脚、复用模块引脚、导线、网络标签、短接标识、网络标识、网络端口、跨页连接标识、非连接标识、连接点标识、差分对标识、测试点。
