折线箭头样式

在原理图和符号编辑器中绘制折线时，可设置起点和终点的箭头样式，用于表示信号流向、数据传递、注释指向等。

功能入口

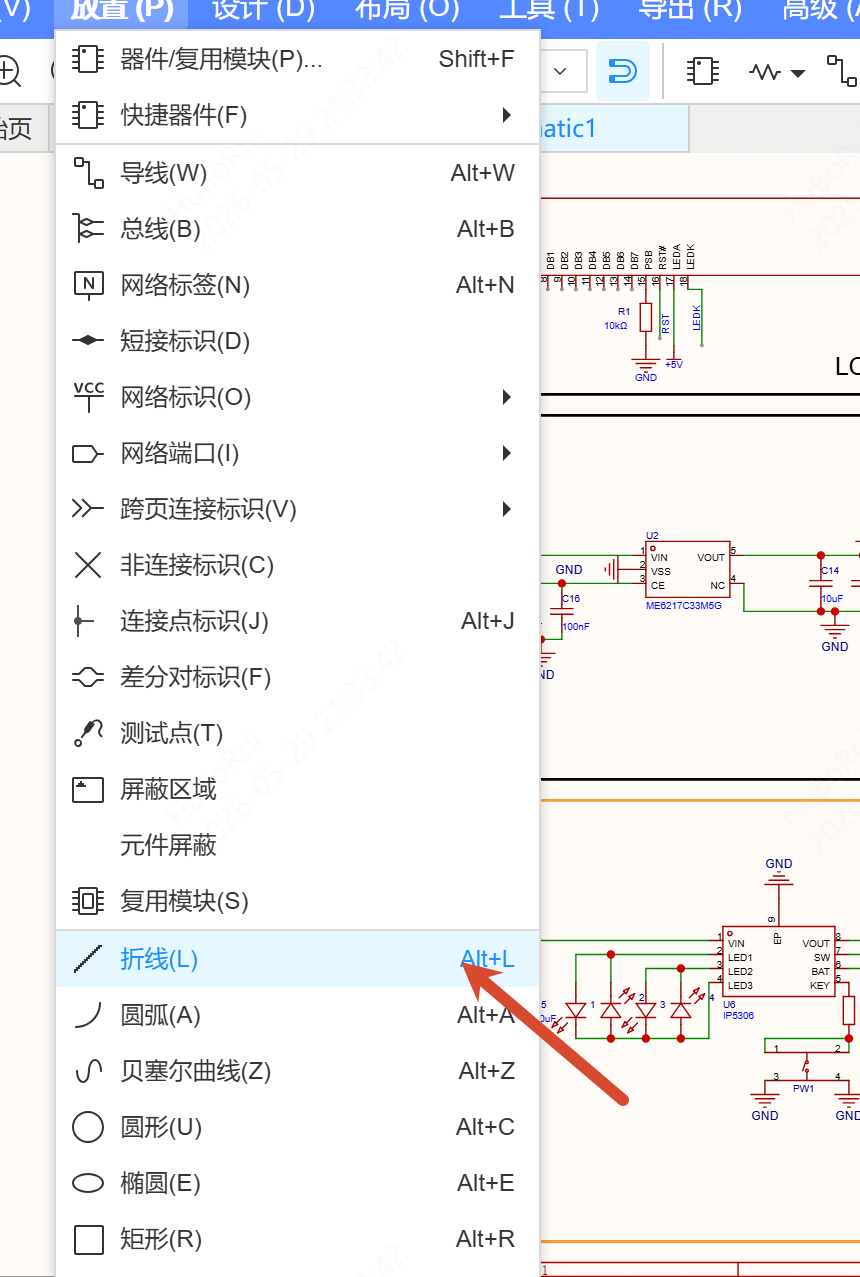

顶部菜单 > 放置 > 折线，右侧属性面板 > 起点形状 / 终点形状

也可通过顶部工具栏的折线按钮进入。

放置过程中光标吸附跟随默认网格尺寸的设置，按 Alt 时使用 Alt 吸附尺寸。

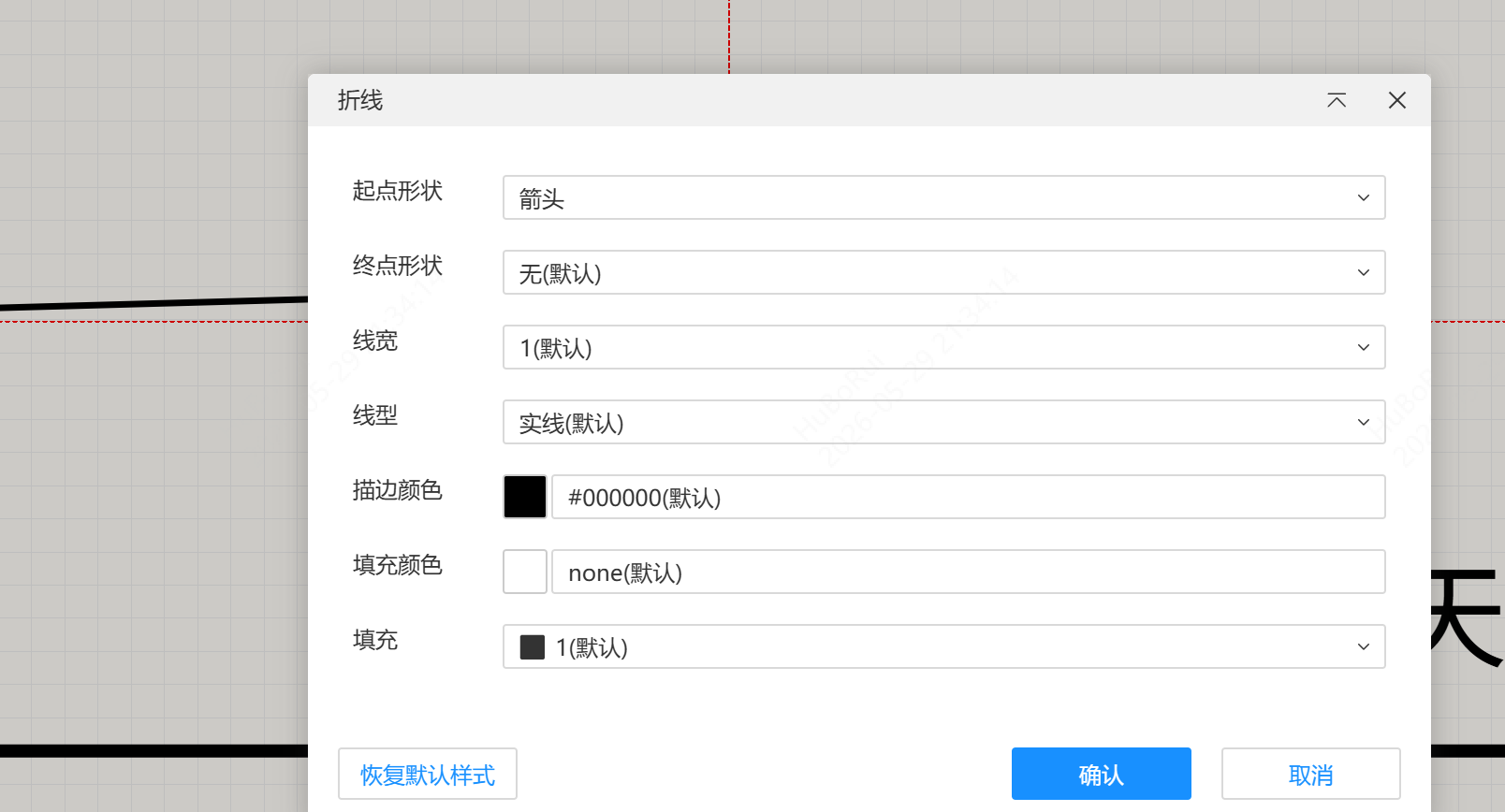

放置折线时按 Tab，弹出箭头属性弹窗，可设置起点形状和终点形状。

选中已绘制的折线，在右侧属性面板的起点形状和终点形状下拉框中选择样式，选项包括：无、箭头、实心箭头、尾巴、燕尾箭头、圆形、方形、菱形。默认均为"无"。

箭头指向跟随绘制方向，大小跟随线宽。

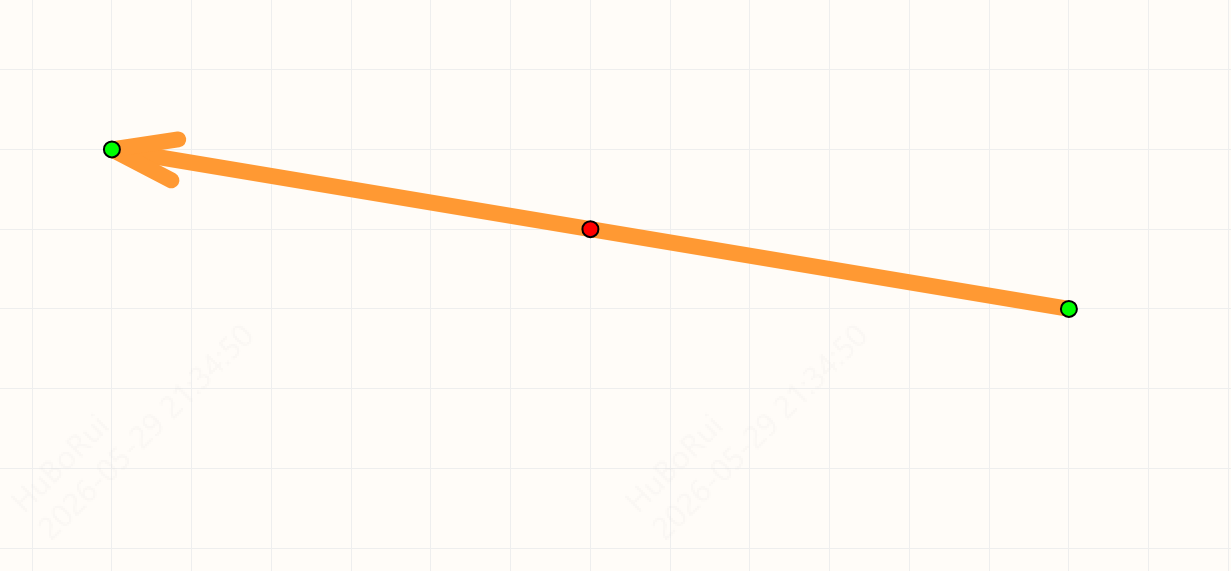

单击选中箭头，端点变为绿色可拖动，端点之间中点变为红色。拖动中点后该点变为新端点，并自动生成新的中点。

箭头支持与其他图元组合。
