FPGA引脚交换

支持为 FPGA 器件定义可交换的引脚组，在原理图中交互式交换引脚，交换结果可双向同步。

功能入口

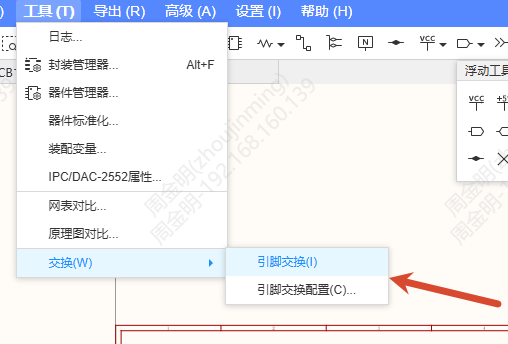

• 顶部菜单 > 工具 > 交换 > 引脚交换配置 / 引脚交换

配置引脚交换组

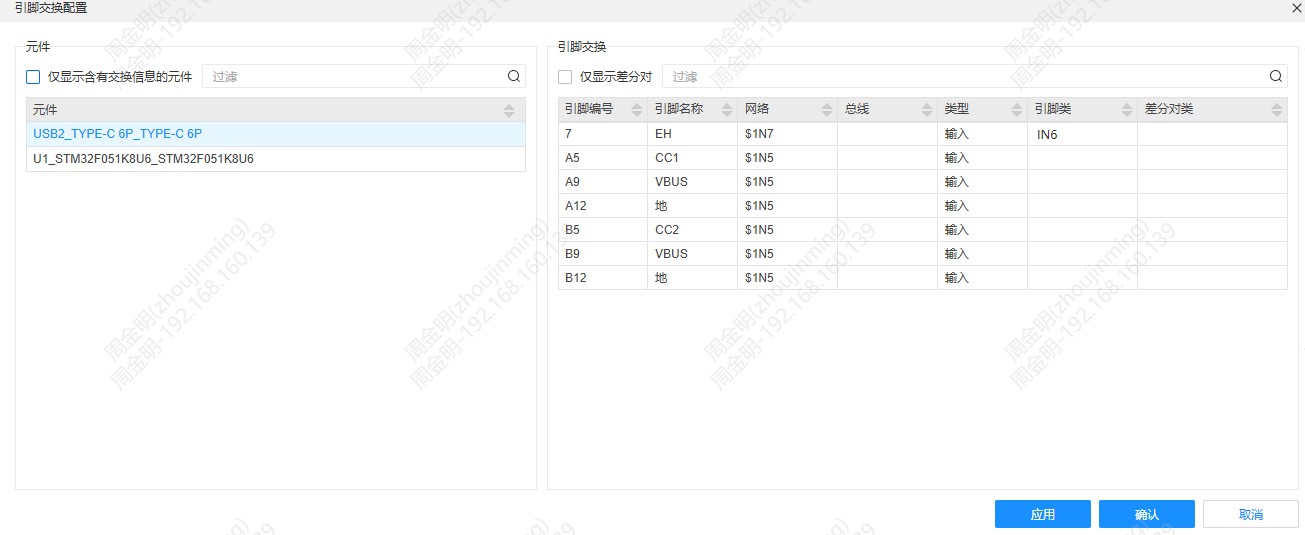

1. 打开引脚交换配置对话框，左侧列出当前文档所有元件

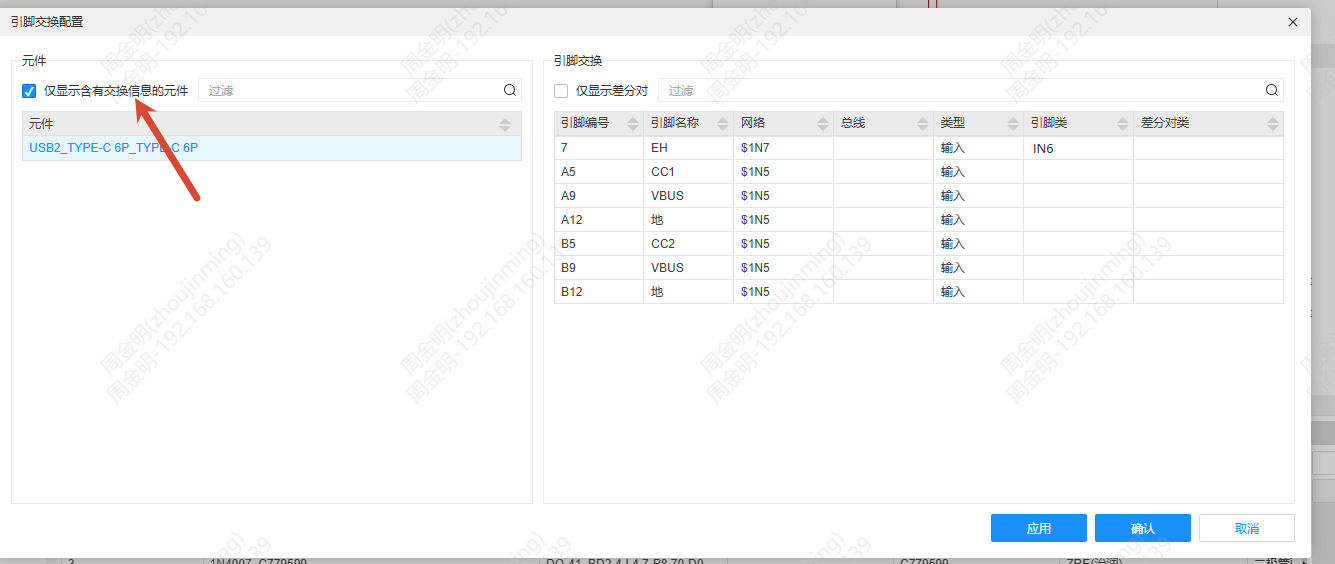

2. 可勾选"仅显示含有交换信息的元件"过滤显示。左侧支持搜索过滤

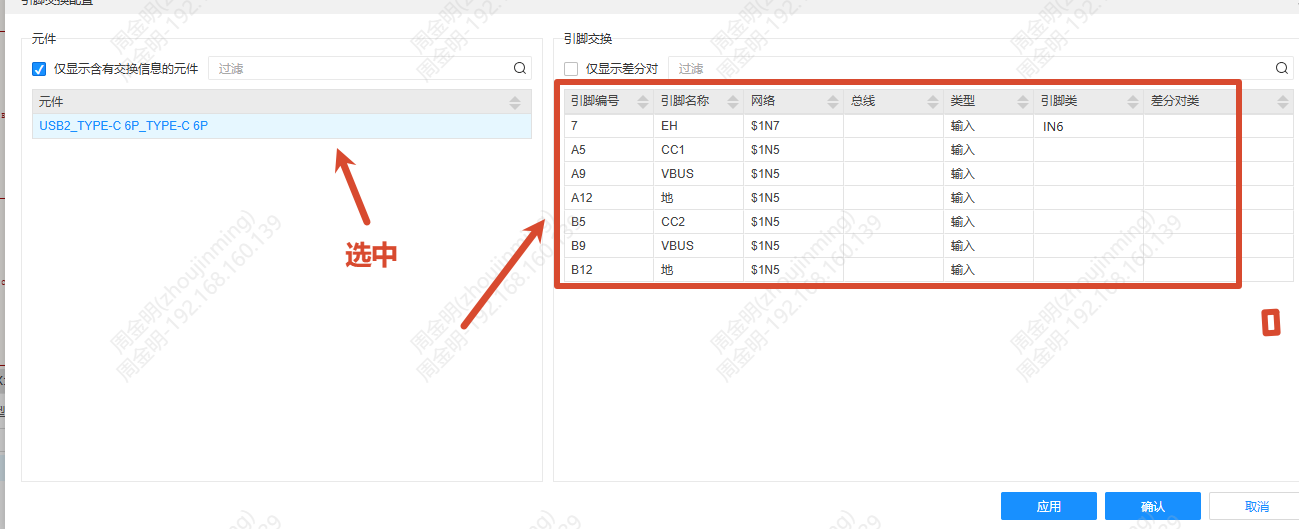

3. 在左侧选中一个元件，右侧表格显示该元件所有引脚信息

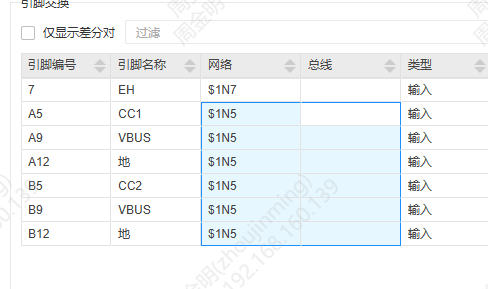

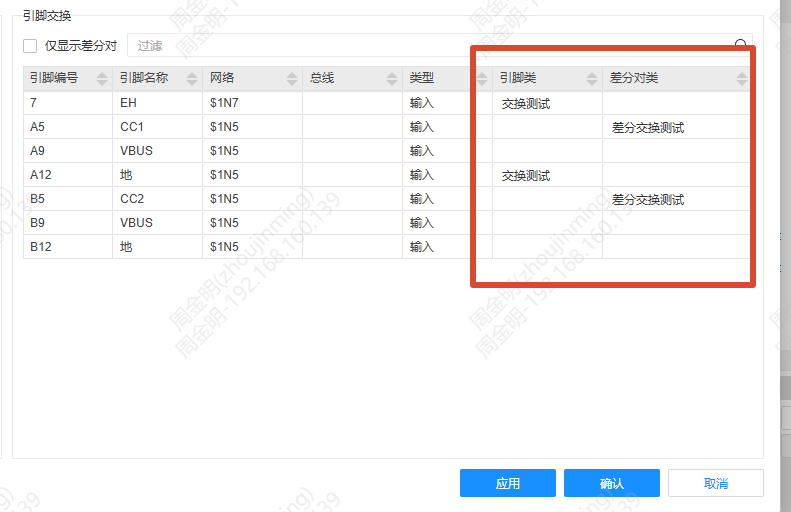

4. 为需要互换的引脚填入相同的引脚类名称（如 Bank1）

5. 表格支持框选、Ctrl/Shift 多选、复制粘贴、批量编辑

6. 点击应用保存不关闭，点击确认保存并关闭

原理图引脚交换

1. 点击引脚交换进入十字光标模式，当前图页中可交换引脚（引脚类不为空）保持亮度，其余变暗
2. 无可用引脚时弹窗提示是否进入配置

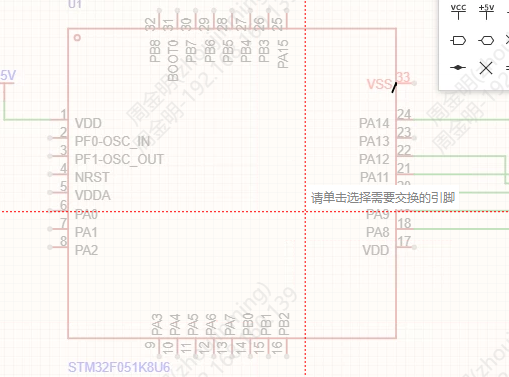

3. 光标提示"请单击选择需要交换的引脚"
4. 点击第一个引脚，再点击同元件同引脚类的第二个引脚
5. 两个引脚除 ID 外的属性相互覆盖
6. 继续下一组，右键退出，支持撤销重做

网表同步

原理图转 PCB 或 PCB 转原理图时，引脚交换配置信息随网表传递。反向更新自动识别引脚交换变更，归类为"引脚交换"类型展示在导入变更对话框中，含元件号、旧引脚、新引脚和网络信息。
