草图自动布线

通过手动绘制布线路径引导线，系统自动沿引导线完成选中网络的布线。支持设置线宽、间距、过孔和蛇形等长调节。

功能入口

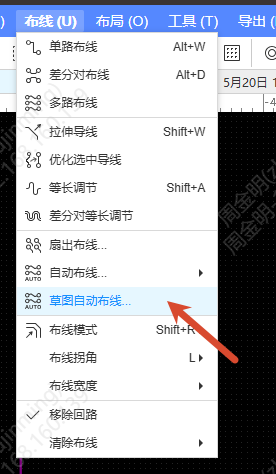

顶部菜单 > 布线 > 草图自动布线（位于自动布线下方）

工程只读、图页只读、考试模式下置灰。点击后右侧弹出草图布线属性面板。

操作步骤

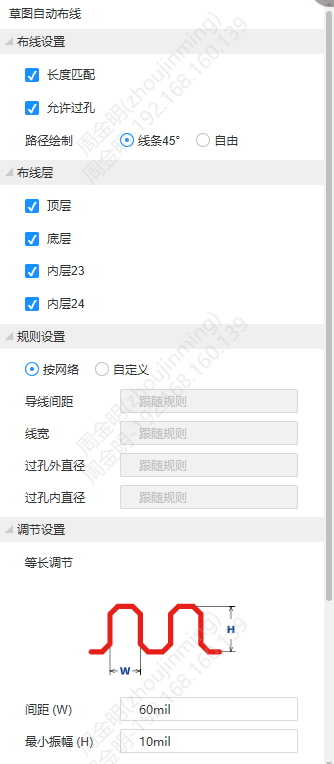

1. 点击草图自动布线，右侧弹出属性面板，设置布线参数：

   • 允许过孔：启用后支持自动过孔切换布线层
   • 布线层：选择允许布线的信号层
   • 长度匹配：启用后支持自动蛇形等长调节
   • 规则设置：默认按网络，可切换为自定义线宽和间距

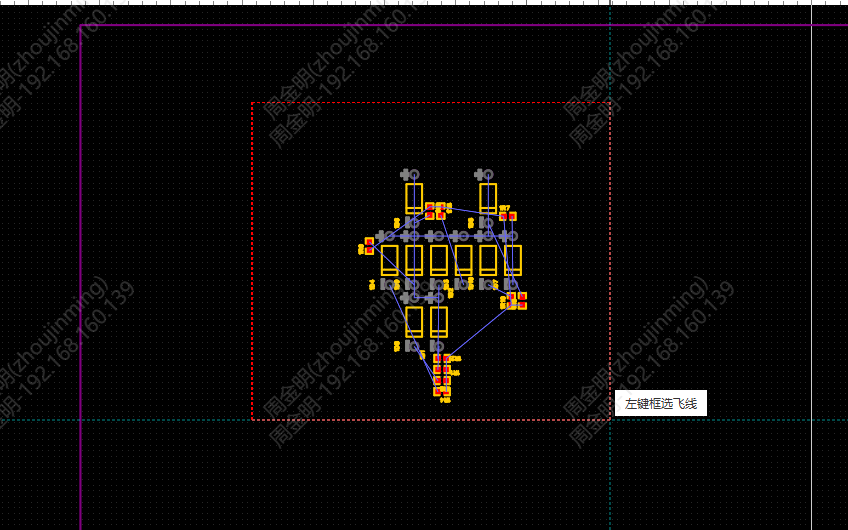

2. 面板就绪后，光标变为十字，提示"左键框选飞线"

3. 框选要布线的飞线，选中后飞线高亮，提示"请绘制草图路径"

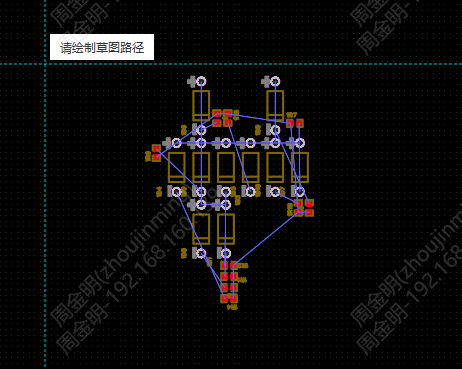

4. 在画布上单击确定引导线起点，继续移动鼠标并单击定义路径（45°折线），右键完成绘制并执行布线
5. 布线过程底部显示进度条，完成后结果直接加载到画布
6. 可连续框选下一组飞线继续布线，右键退出草图布线模式

绘制引导线过程中按退格键逐步撤回路径。支持 Ctrl+Z 回退布线操作。
