非电气符号转到 PCB
非电气符号（如机械符号、标识等）现在支持在原理图转 PCB 时一同传递，包括其关联的封装信息和网络信息，确保非电气符号在 PCB 设计中被正确传递。
功能入口

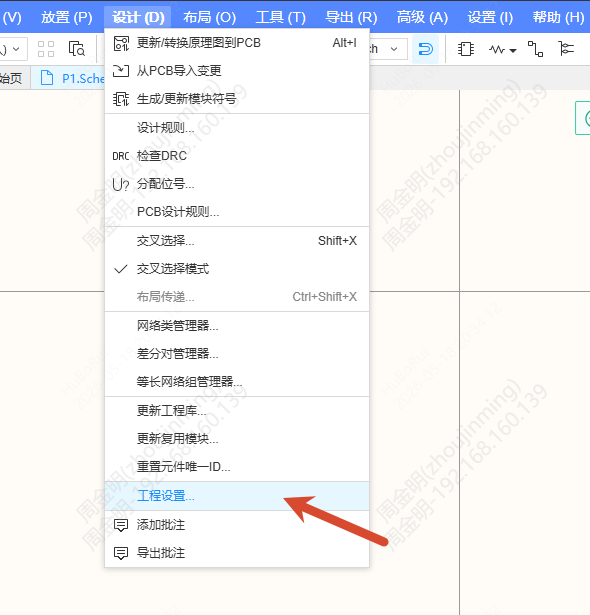

- 顶部菜单 > 设计 > 工程设置

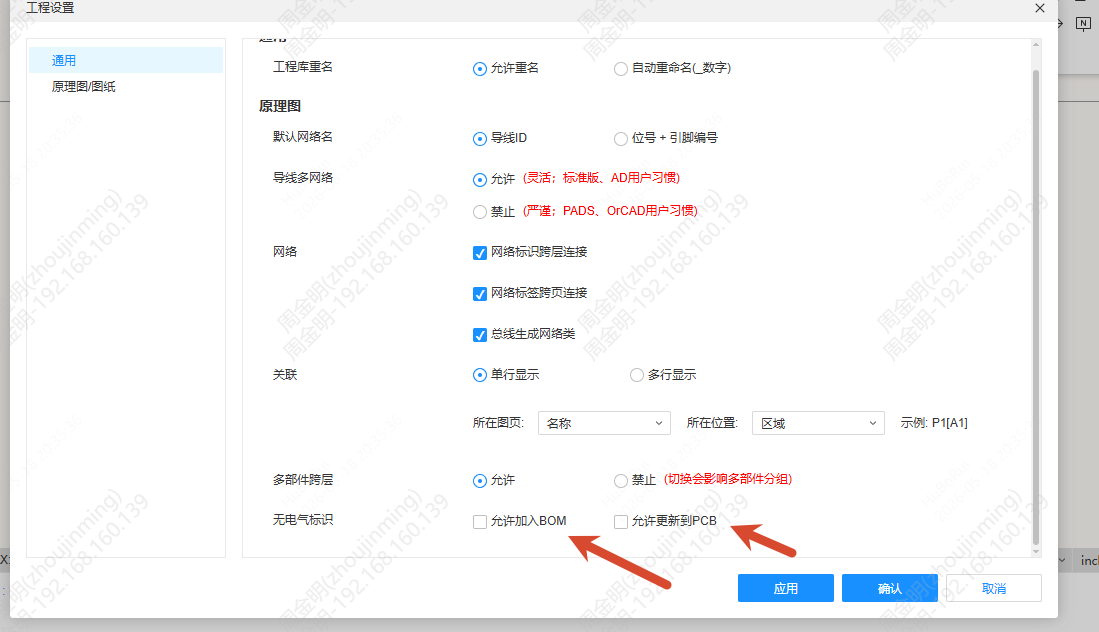

在设置面板最下方找到"无电气标识"选项。
设置说明
"无电气标识"包含以下两个子项，默认均不勾选：
- 允许加入BOM — 勾选后在更新BOM时会带上无电气标识
- 允许更新到PCB — 勾选后在更新PCB时会带上无电气标识
操作步骤
- 打开含有非电气符号器件的原理图
- 勾选"无电气标识"下的允许更新到PCB
- 选中原理图中的非电气符号，将其转到PCB属性设置为"是"
- 点击顶部菜单 > 设计 > 原理图转PCB
行为说明
属性显示规则
- 不勾选"允许加入BOM"或"允许更新到PCB"时，无电气标识符不展示"加入BOM"和"转到PCB"属性
编译屏蔽样式
当勾选"允许加入BOM"或"允许更新到PCB"时，且无电气标识的"加入BOM"和"转到PCB"属性设为否，则该元件显示为编译屏蔽样式。
双向状态更新
支持原理图与PCB之间的双向状态更新：
- 原理图转PCB：支持PCB新增/删除无电气标识到原理图，变更对象为元件，可以自动添加位号属性
- PCB转原理图：支持PCB中无电气标识的变更反向同步至原理图
自动分配位号
当设置中允许转PCB或加入BOM时，无电气标识将自动分配位号，并在左侧树展示。
DRC检测
无电气标识参与元件的DRC检测。
加入BOM
当无电气标识的"加入BOM"属性为"是"时，支持其加入BOM。
