FPGA引脚交换

支持为 FPGA 器件定义可交换的引脚组，在 PCB 中交互式交换引脚或差分对网络，交换结果可双向同步。

功能入口

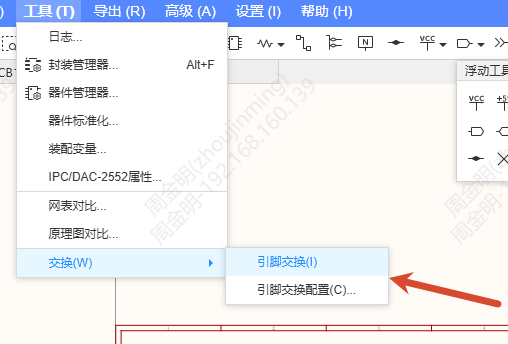

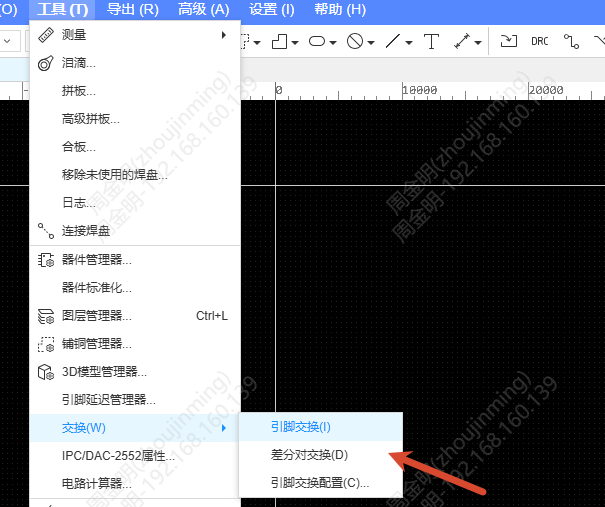

• 顶部菜单 > 工具 > 交换 > 引脚交换配置 / 引脚交换 / 差分对交换

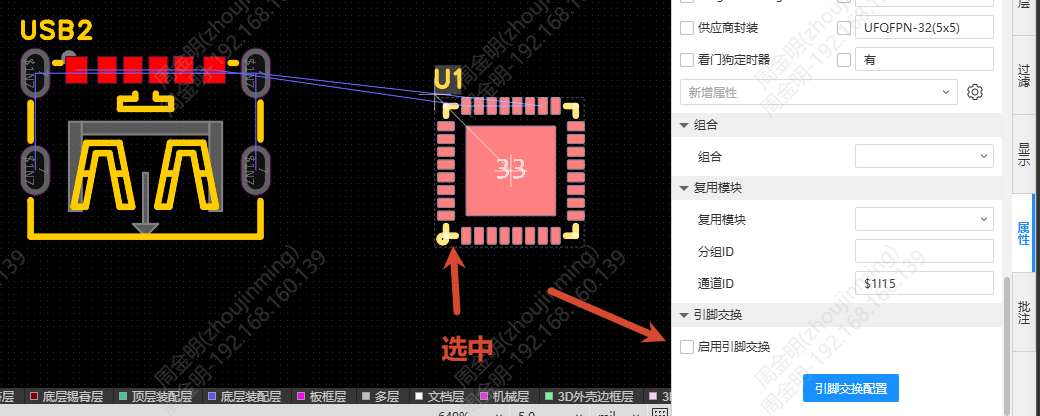

• PCB 元件属性面板 > 引脚交换分类 > 启用引脚交换 + 引脚交换配置

配置引脚交换组

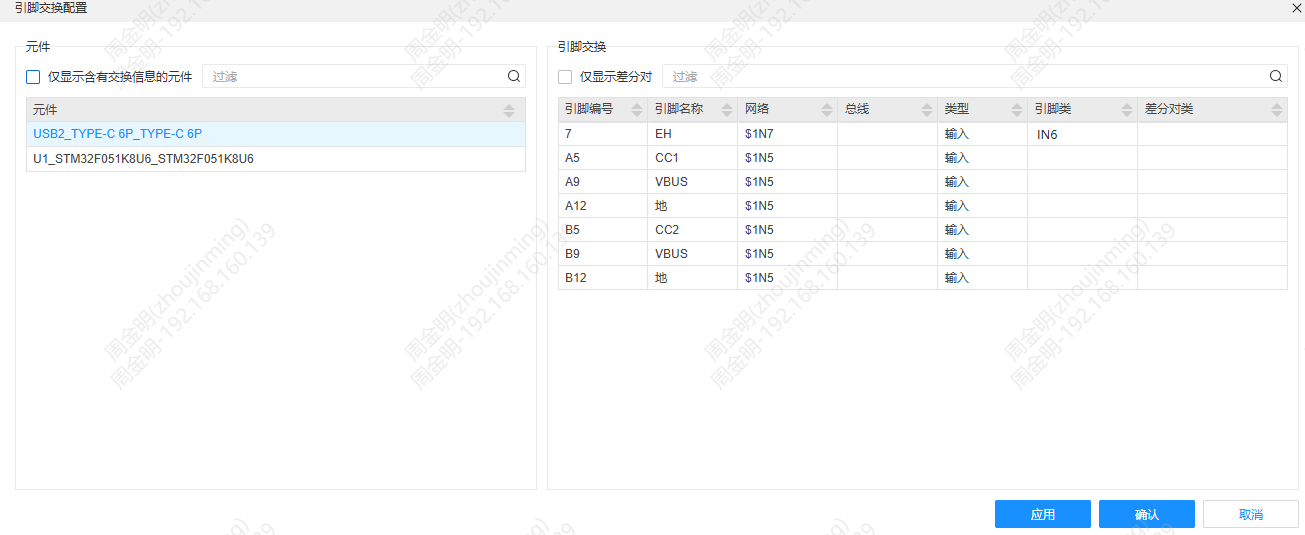

1. 打开引脚交换配置对话框，左侧列出当前文档所有元件

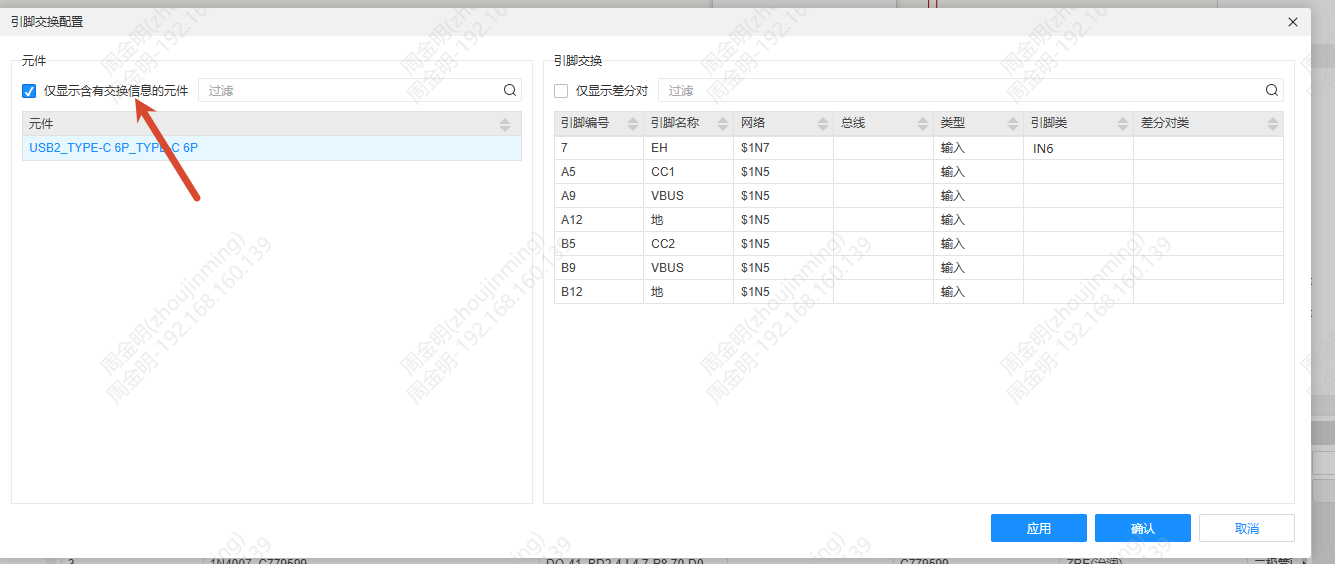

2. 可勾选"仅显示含有交换信息的元件"过滤显示。左侧支持搜索过滤

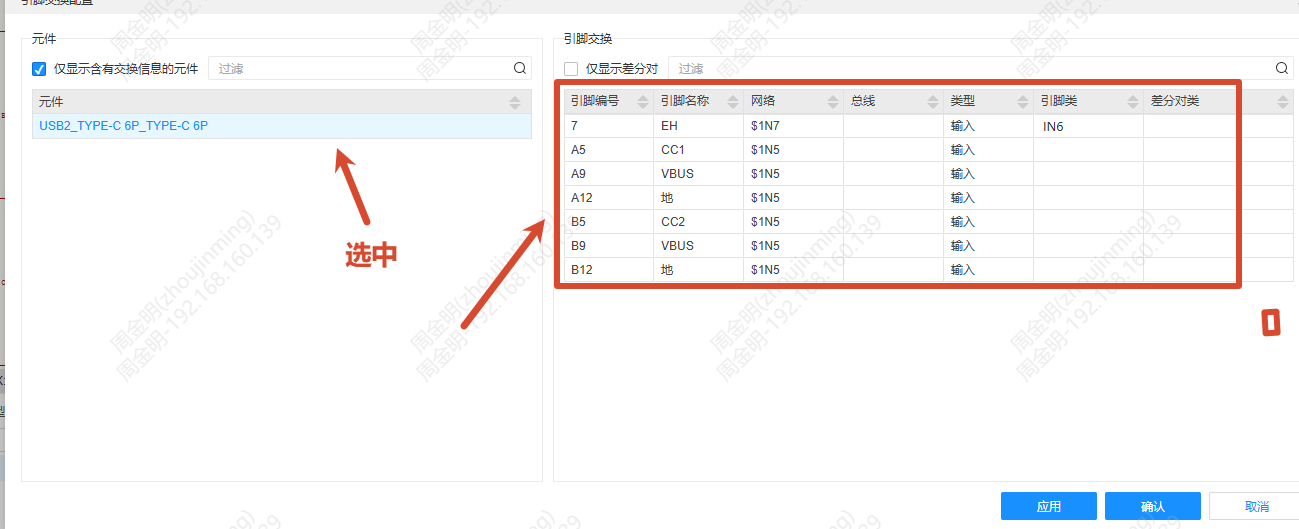

3. 在左侧选中一个元件，右侧表格显示该元件所有引脚信息

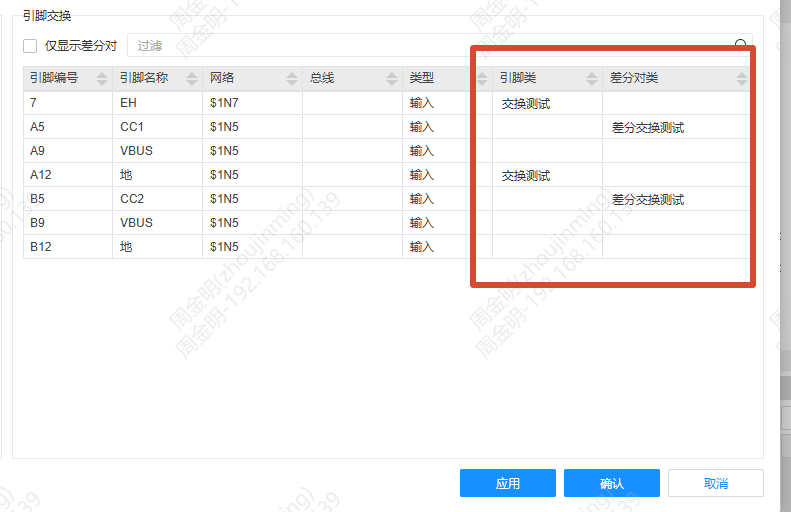

4. 为需要互换的引脚填入相同的引脚类名称（如 Bank1），差分对组填入差分对类名称

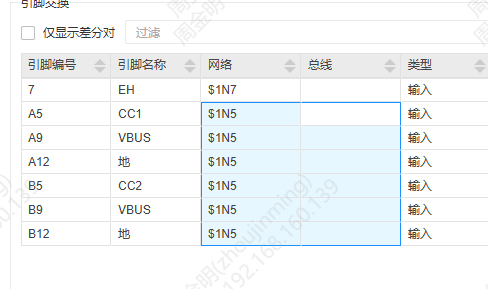

5. 表格支持框选、Ctrl/Shift 多选、复制粘贴、批量编辑

6. 点击应用保存不关闭，点击确认保存并关闭
7. PCB 中还需在元件属性面板勾选启用引脚交换

PCB 引脚交换

1. 点击引脚交换进入十字光标模式
2. 画布中可交换焊盘保持亮度，其余图元变暗。若无任何可交换焊盘则弹窗提示是否进入配置

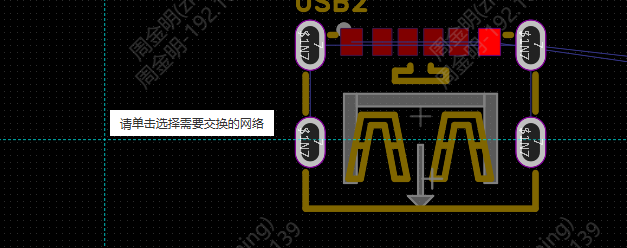

3. 光标位置提示"请单击选择需要交换的网络"
4. 点击第一个要交换的焊盘（同元件、同引脚类、未连接导线）
5. 画布筛选出同元件同引脚类的其他可交换焊盘，保持亮度
6. 点击第二个可交换网络完成交换。两焊盘网络互换，其他图元网络不变
7. 继续选择下一组交换，右键退出。每次交换支持撤销重做

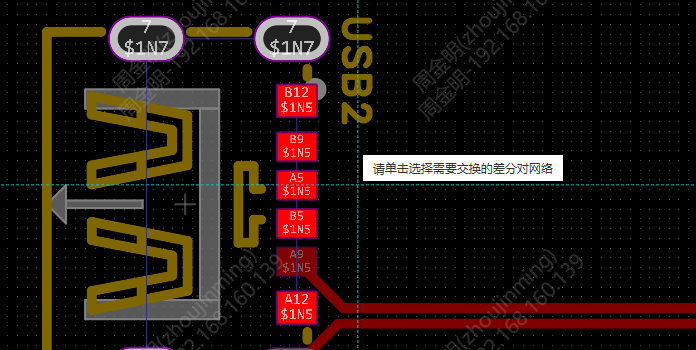

PCB 差分对交换

1. 点击差分对交换进入十字光标模式，无可用差分对时弹窗提示
2. 移动到可交换焊盘时自动找到同元件同差分对类且属于同一差分对的配对焊盘并高亮
3. 点击第一对差分对焊盘完成选择
4. 再点击第二对差分对焊盘完成交换，两对差分对网络互换，保持正负性不变
5. 继续选择下一组，右键退出。每次交换支持撤销重做

网表同步

原理图转 PCB 或 PCB 转原理图时，引脚交换配置信息随网表传递。反向更新自动识别引脚交换变更，归类为"引脚交换"类型展示在导入变更对话框中，含元件号、旧引脚、新引脚和网络信息。
