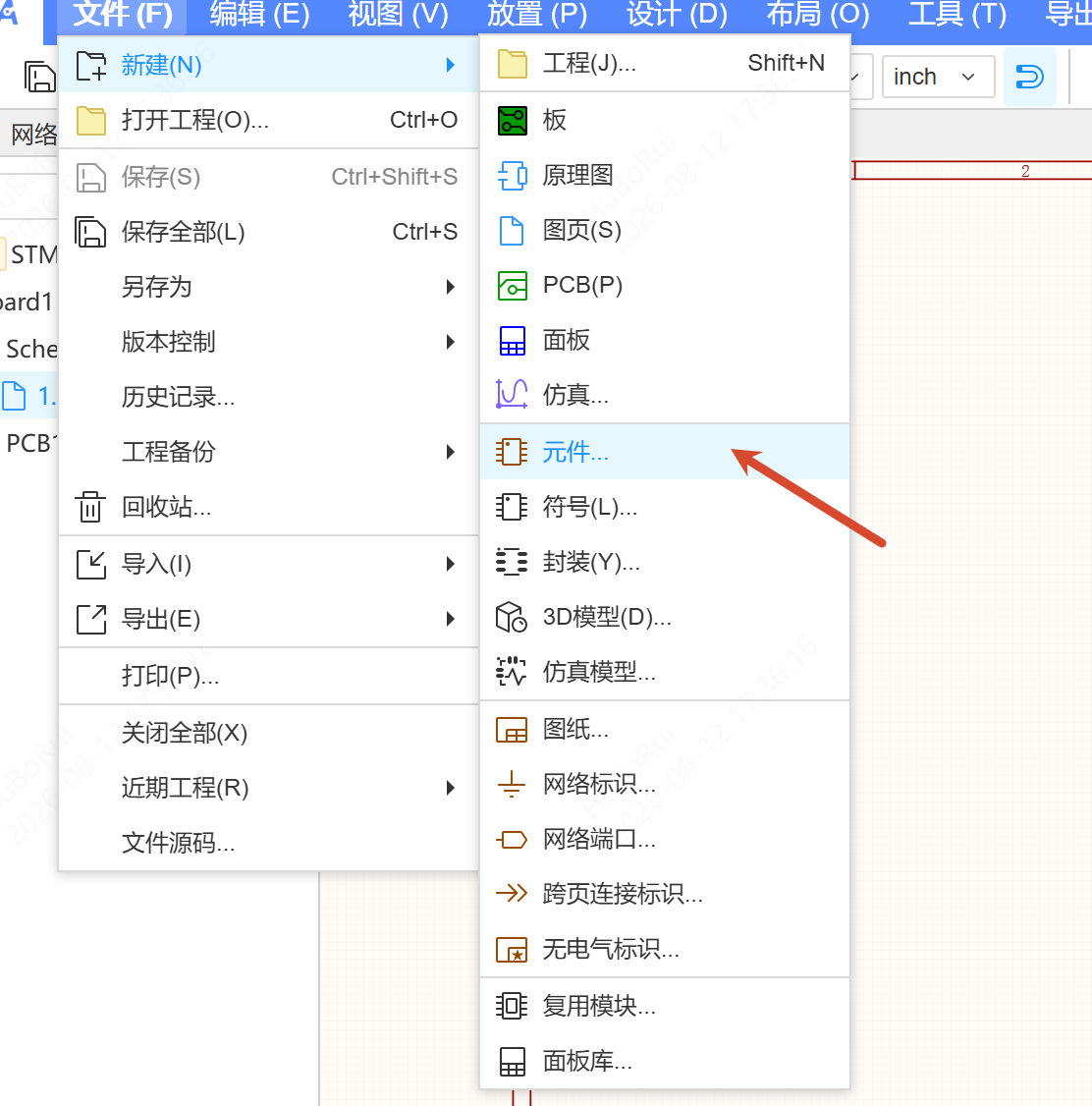

通过顶部菜单 - 新建 - 器件或在元件库 - 符号 - 鼠标右键 - 关联到新器件,创建器件的逻辑顺序为:器件 = 符号 + 封装 + 3D模型

image-20210522164122754

image-20210518133913471

点击创建后弹出器件属性弹窗,这里填写器件的名称和器件的归属团队或个人。

  • 归属 :器件归属用户或团队。
  • 名称:器件的名称。
  • 符号:点击可对器件绑定符合。
  • 封装:点击对器件绑定封装。
  • 3D模型:点击可选择对器件绑定模型。
  • 图片:点击可对其器件绑定一个实物图片。
  • 分类:点击可对当前绑定的器件进行一个分类。
  • 描述:器件的描述。

image-20210518134652246

添加符号

点击符号的复选框或底下预览区,给器件添加符号库。

image-20210518135751188

点击后弹出弹窗,找到需要绑定器件的符号,点击确定,即可完成符号的绑定。

image-20210518135845910

image-20210518135944633

添加封装

点击封装复选框或封装的预览区。

image-20210518140221959

点击后弹出弹窗,这里可以找到用户创建的封装库和系统自带的封装库,找到相应的封装,点击更新,即可添加到器件库里。

image-20210518140533986

image-20210518140629660

添加3D模型

点击3D模型复选框或3D预览区,找到相应的3D模型,将模型调整好位置后点击更新即完成添加3D模型。

image-20210518141939530

image-20210518142323577

image-20210518142435074

添加图片

点击图片的复选框或图片预览区。

image-20210518142617288

弹出弹窗后点击“+”选择需要添加的图片,只支持图片格式的文件,不支持图片链接。

image-20210518142652094

选择完图片后可在弹窗内查看到图片的预览,点击上传,上传完成后点击确认,即可把图片添加到器件里。

image-20210518142740623

添加完成后在属性弹窗的预览。

image-20210518142802777

添加分类

对器件进行分类设置,方便管理和维护。

点击分类的的复选框

image-20210518142943049

选择相应的属性,点击确定即可添加到相应的分类目录下。

image-20210518143009828

添加属性

添加器件的属性,选择需要添加的属性,即可添加进入器件。

image-20210518143039096

添加完符号、封装和相应的属性之后点击确定,即可完成器件的创建。

image-20210518143053979

创建完成的器件在底部面板的器件元件库里可以查看到。

image-20210518143148102
