自动布线

内部自动布线

嘉立创EDA支持自动布线，目前的自动布线效果一般，需要手动再次调整，后续我们将继续优化自动布线功能。

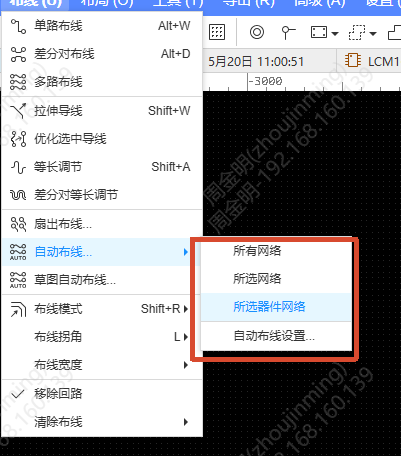

操作入口：

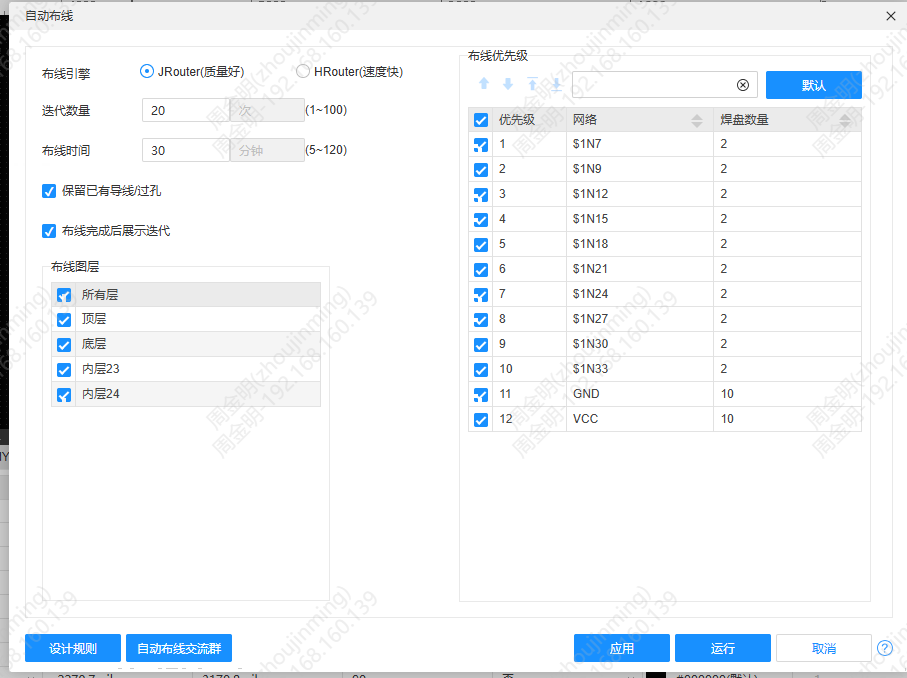

你可以设置一些自动布线相关的参数：

布线拐角：45度或90度。一般布线拐角都是45度，如果板子要求不高，使用90度布线也不会有什么影响

已有导线/过孔：保留或移除。在开始布线时，可以对已经存在的导线或者过孔进行保留，或者移除。默认保留。如果选择移除会自动清除全部导线或过孔进行布线。

效果优先级：速度优先或完成度优先。如果想要快速布线就选择速度优先，在一定尝试时间内自动停止，可能有部分没有进行布线；如果不赶时间，则可以选择完成度优先，改选项会尽量完成布线。

过孔数量：少，中或多。这个决定自动放置的过孔数量，过孔数量越多布线成功率越高。根据自己的接受程度选择。自动布线会自行生成过孔。

网络优先级：根据设置的网络的网络顺序进行从头到尾进行自动布线。不同的网络排序会影响布线成功率和最终布线效果。

布线图层：设置需要布线的图层。

忽略网络：设置不需要进行自动布线的网络，点击下拉列表选择网络添加，点击移除按钮移除网络。比如 GND 这种不需要自动布线，一般在最后进行铺铜连接。

设计规则：自动布线根据设计规则进行布线和放置过孔。可以先设置设置规则后进行布线。

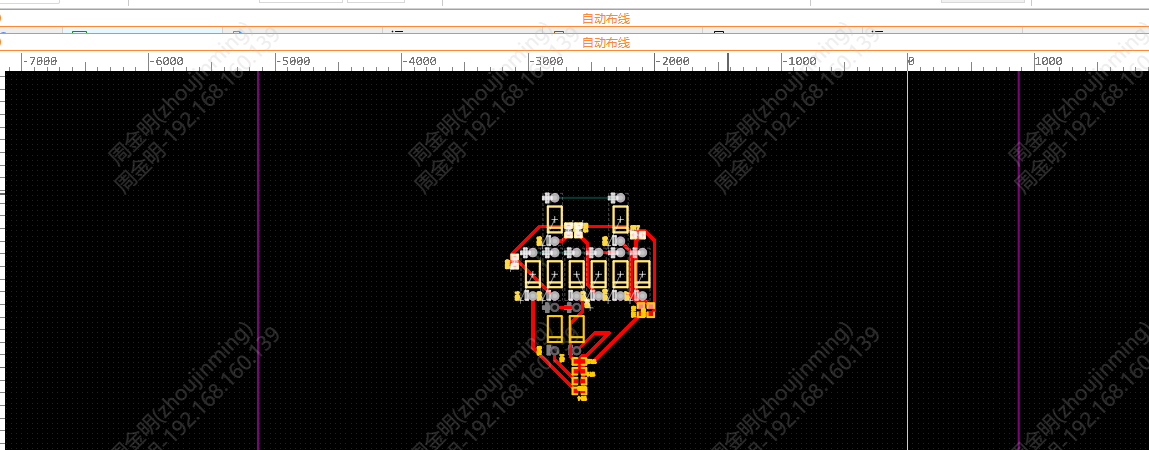

点击“运行”按钮后开始自动布线，布线过程中可以实时预览。如过布线角度是45度，布线时是以90度拐角进行布线，在最后面结束时才会优化为45度布线。在布线过程中停止布线，会保留已经完成的90度布线和过孔，不需要的话可以手动清除。

如果内置的自动布线器无法满足自动布线需求，嘉立创EDA支持导出自动布线文件 dsn 和导入自动布线会话文件 ses，你可以通过导出自动布线文件使用第三方自动布线工具进行布线，再导入 ses 文件即可。

操作步骤：

1、打开PCB导出自动布线文件 dsn，建议把不需要的过孔和导线先移除。

通过：顶部菜单 - 导出 - 自动布线(DSN)，或顶部菜单 - 文件 - 导出 - 自动布线(DSN)

2、打开第三方自动布线工具，打开自动布线文件 DSN

第三方自动布线工具有：Freerouting，ELECTRA，TopoR等

Freerouting下载地址：

以Freerouting举例：

1）打开Freerouting，打开自动布线文件SES

2）设置自动布线规则，如果不需要设置可以直接点布线

3）完成后导出自动布线会话文件 ses，会保存在 dsn 相同的目录下

3、把自动布线会话文件导入PCB中，完成导入

入口：顶部菜单 - 文件 - 导入 - 自动布线(SES)。

编辑器会自动生成导线和过孔，完成自动布线。
