复用图块/层次图

在绘制复杂的原理图时，就需用到复用图块，复用图块的设计与层次原理图的设计相同，详情查看创建复用图块章节。

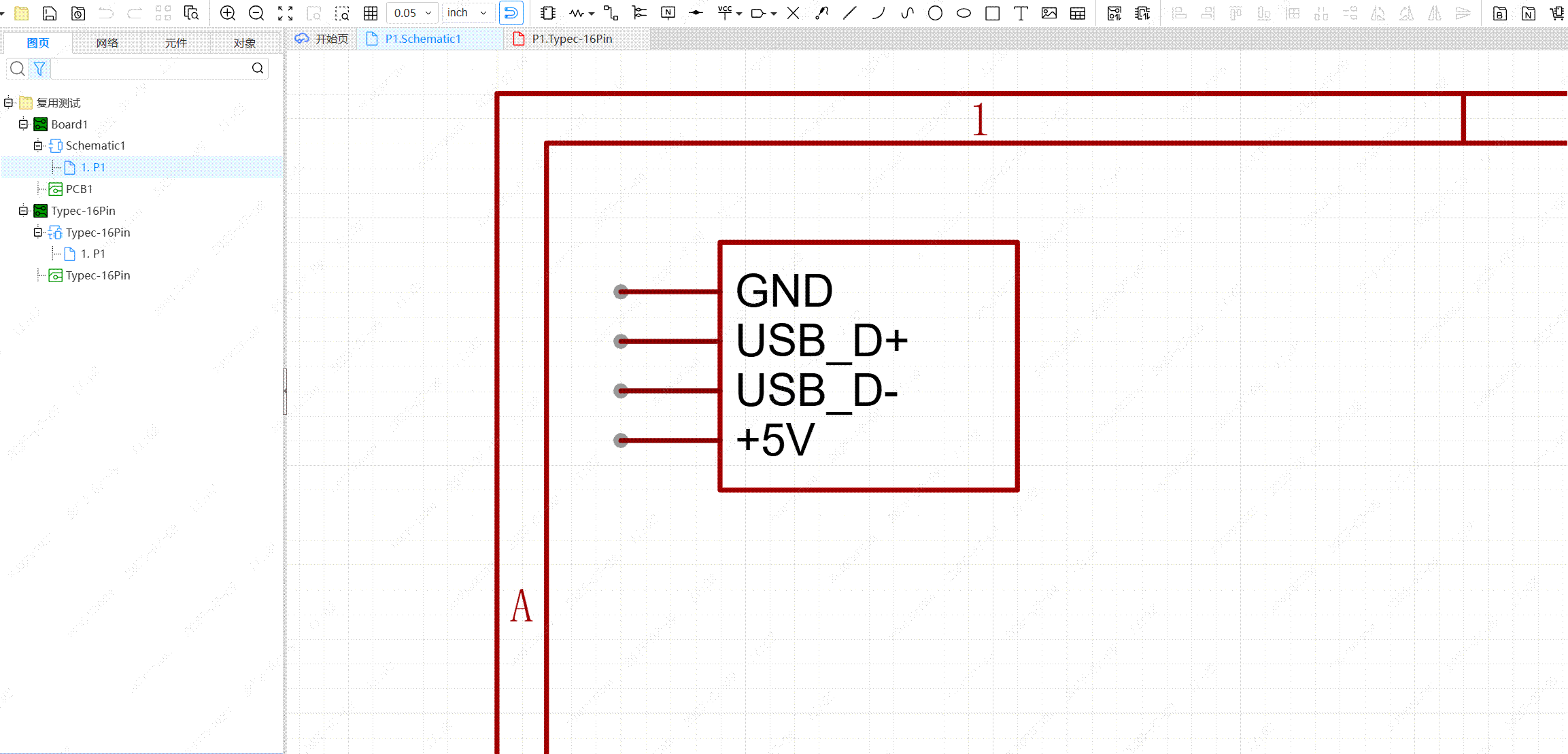

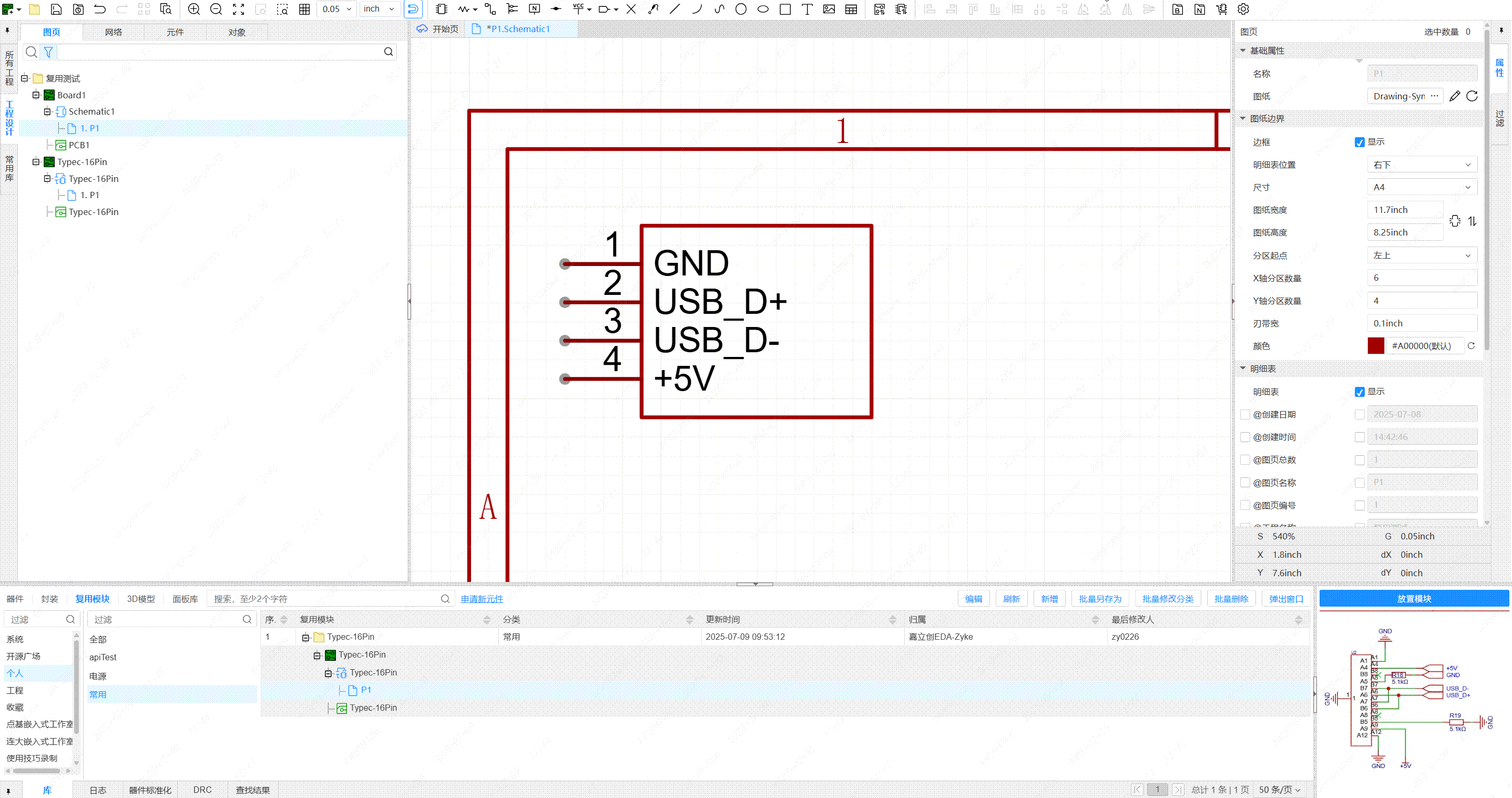

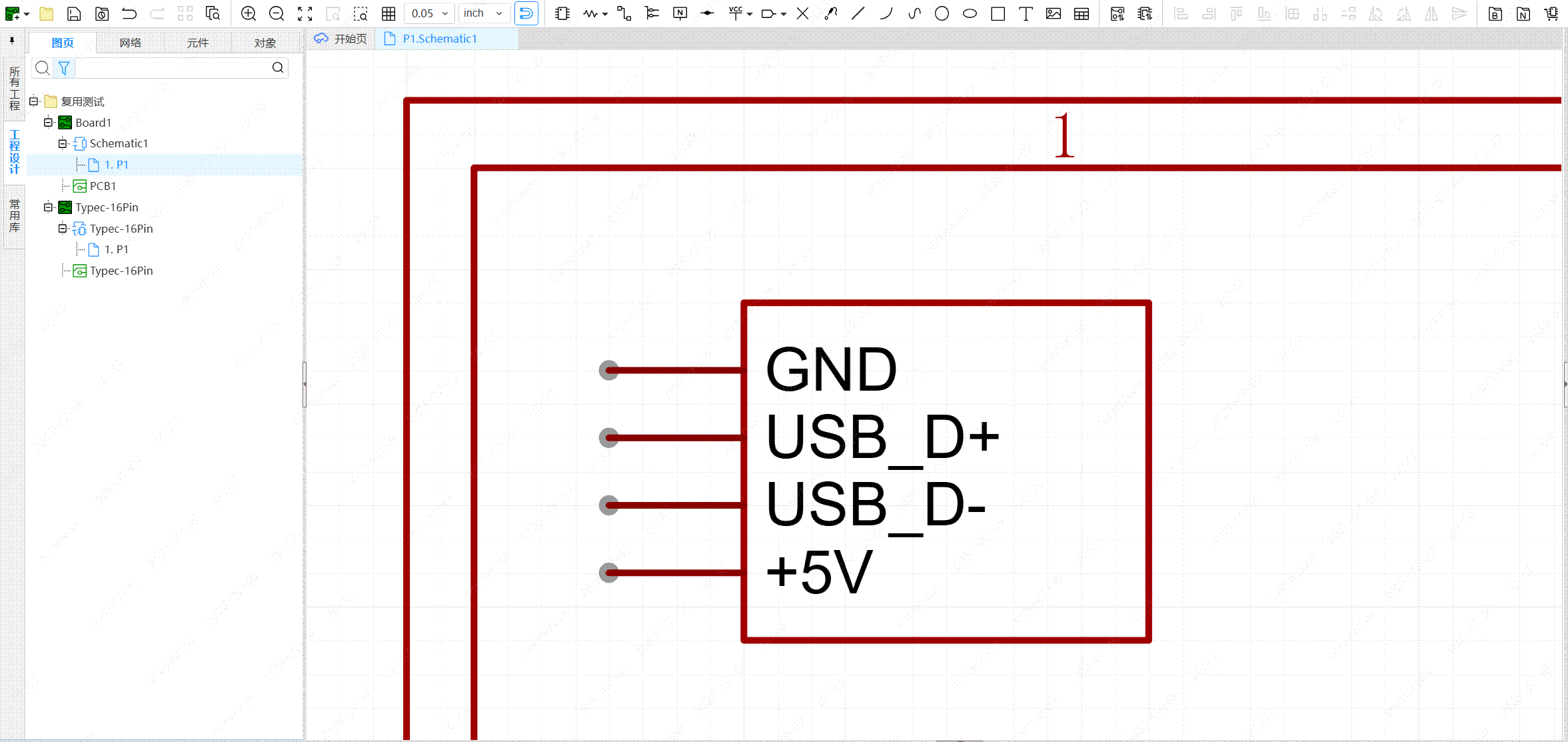

复用图块分为主原理图和子原理图两个，主原理图用于绘制图块符号，类型流程图，而子原理图里面是绘制一个模块原理图，整体的概念就是主电路图相当于整机电路图中的方框图，一个方块图相当于一个模块，主电路图中不能放置器件，只能放置引脚来作为连接到子电路。

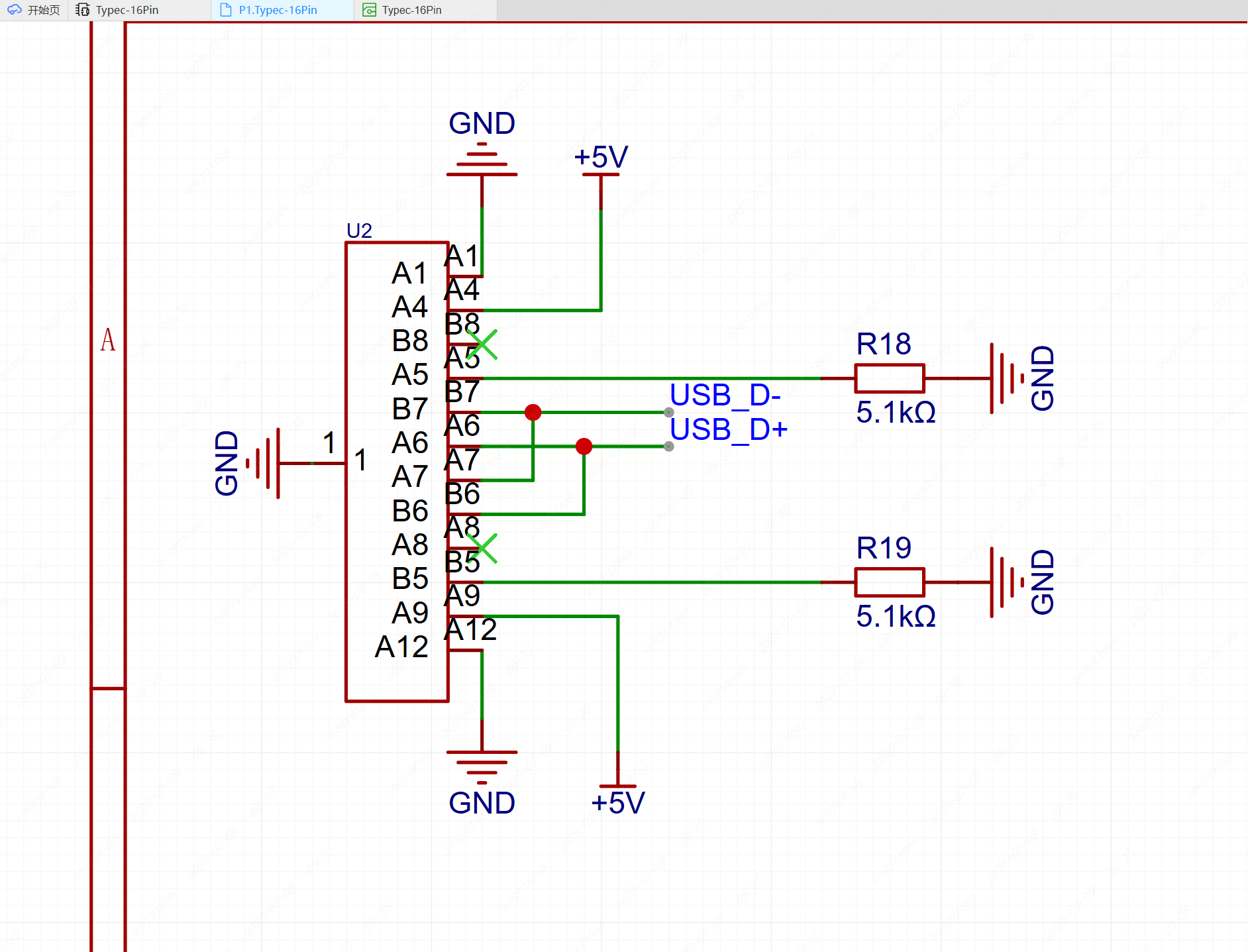

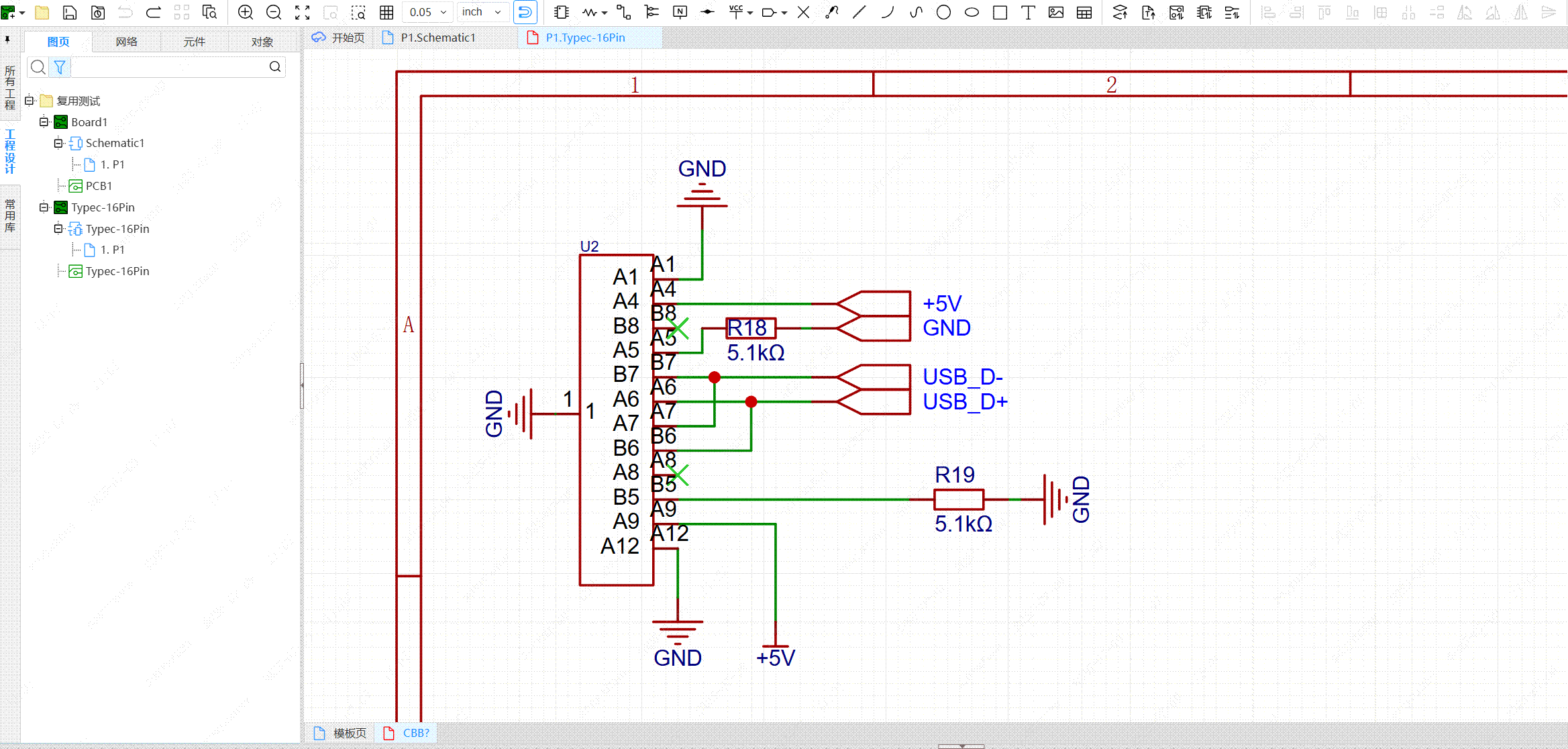

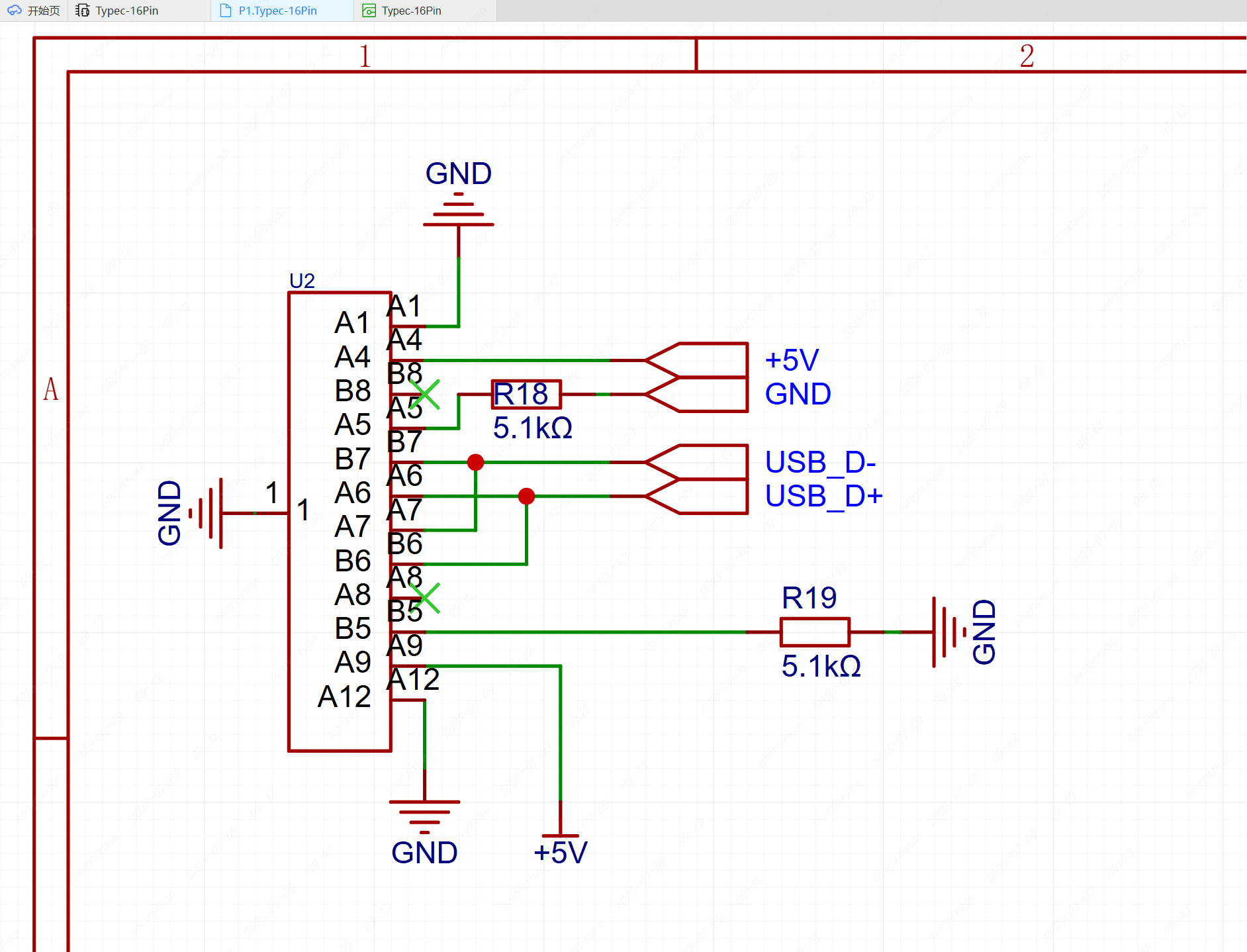

一般地子电路图都是一些具体的电路原理图。子电路图与主电路图的连接是通过方块图中的端口实现的。

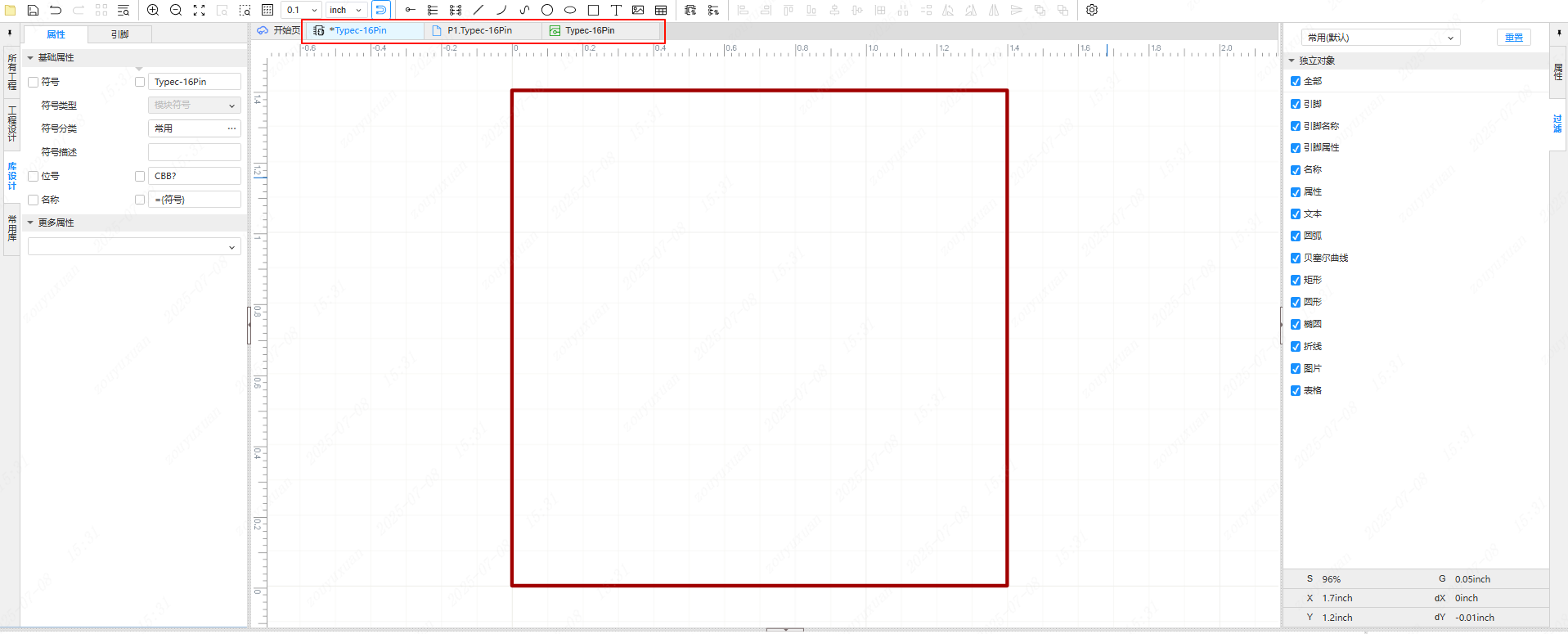

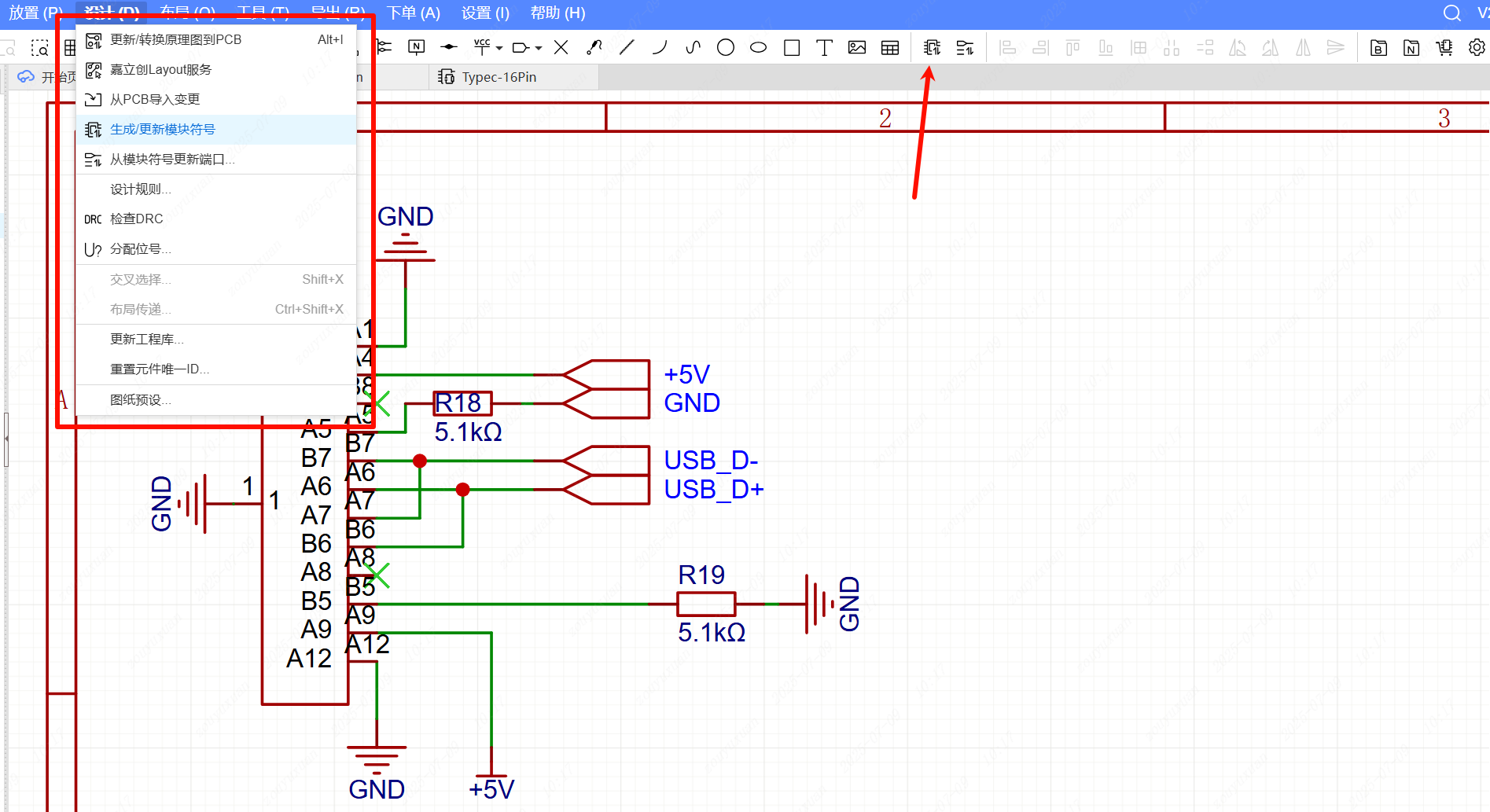

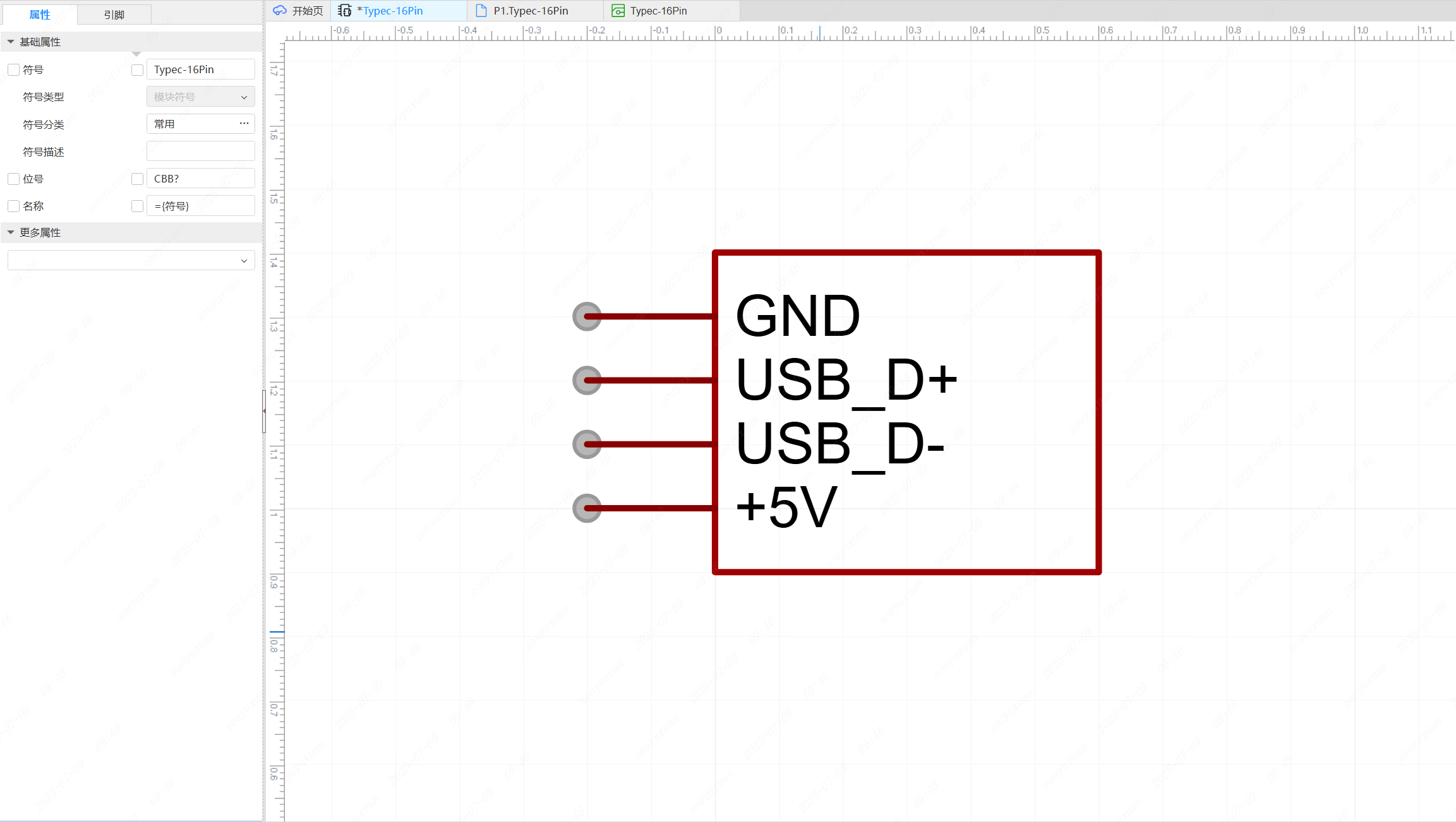

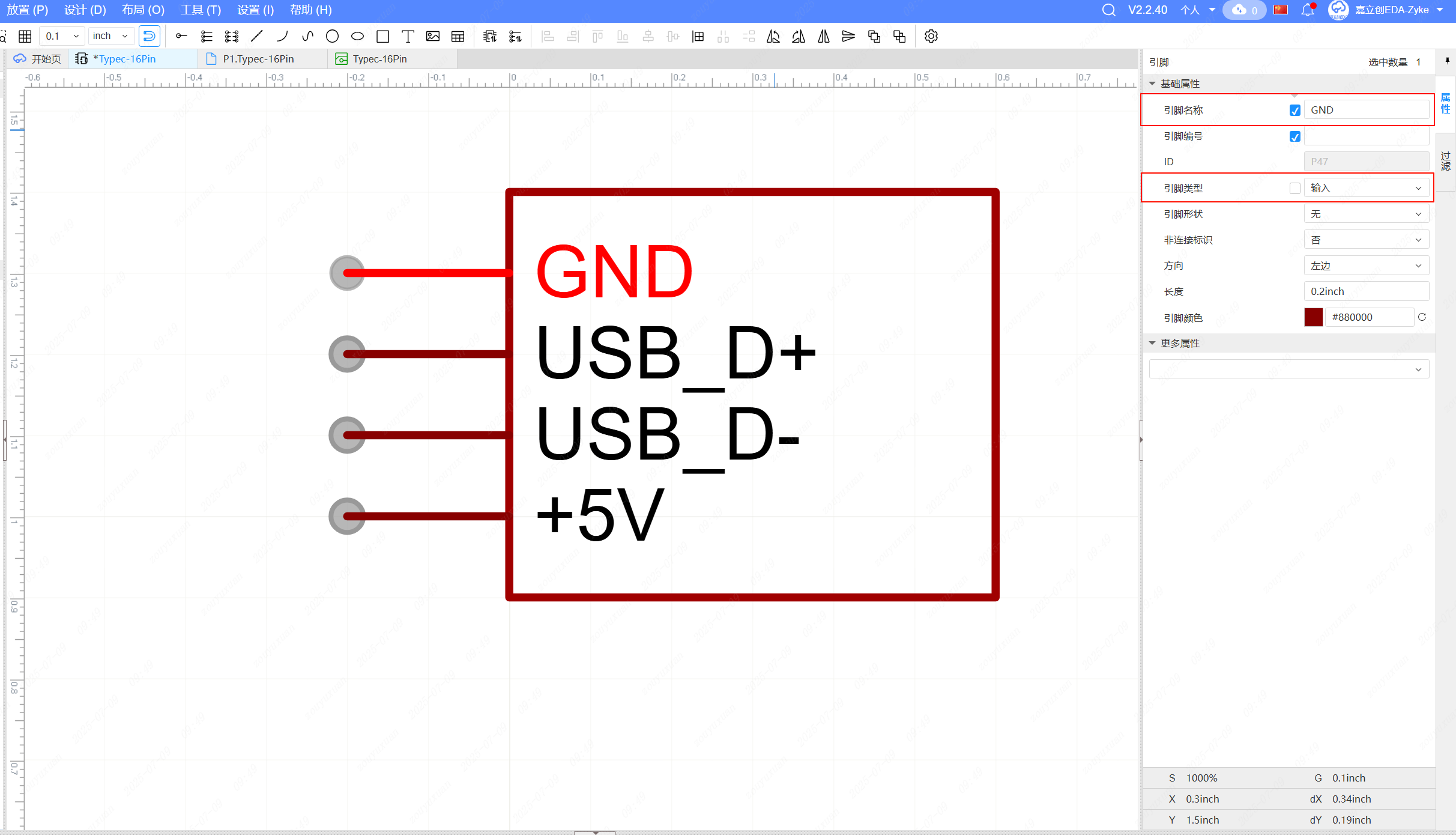

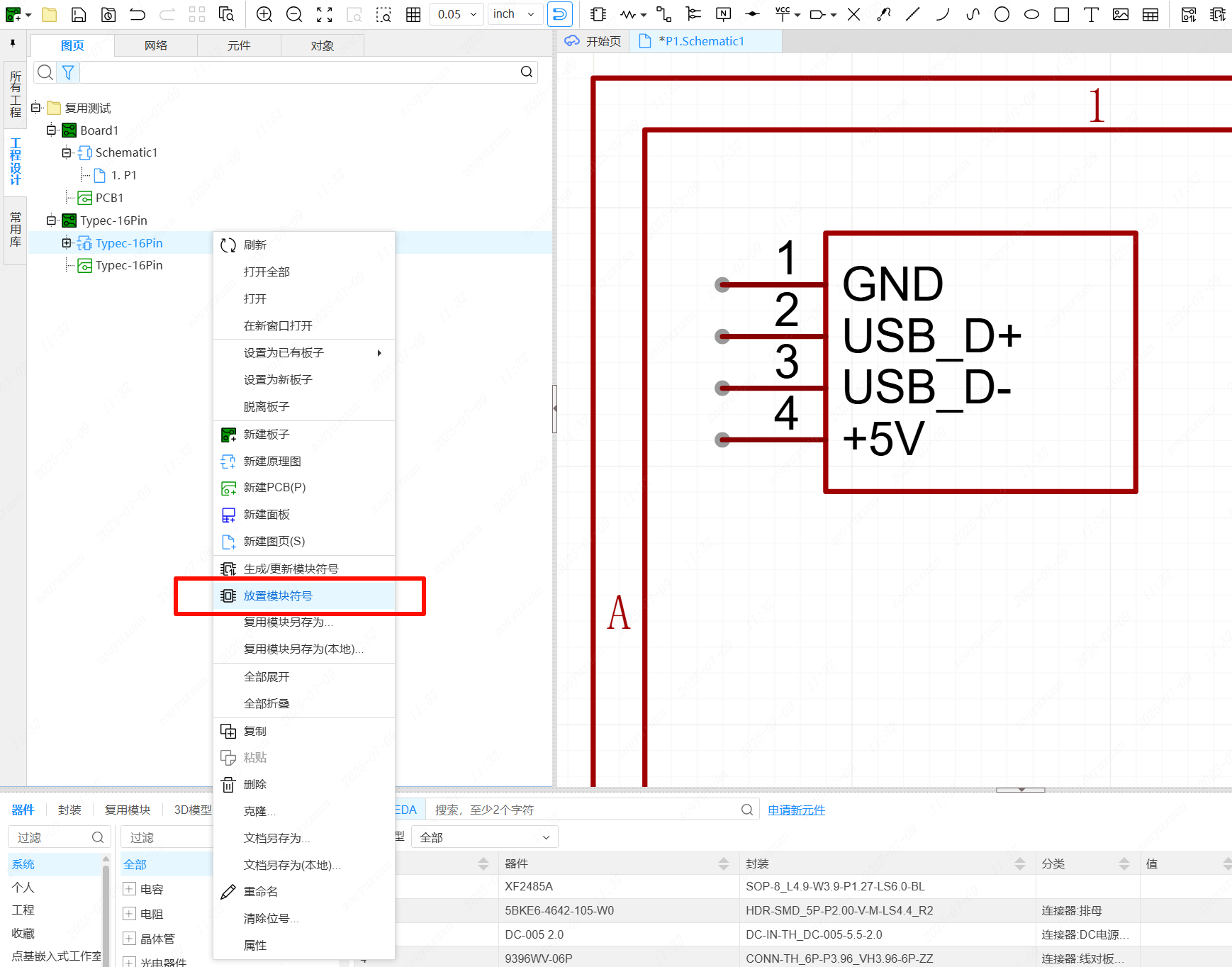

复用图块的设计思路常用都是自上向下的设计方法，思路是：先设计复用图块符号，再跟进符号生成子电路图。而自下向上的设计是先在子原理图中设计电路以及规划端口，再生成一个主图复用图块符号。
