差分对标识

嘉立创EDA专业版支持在原理图设计阶段对差分对进行标记与定义。

功能入口

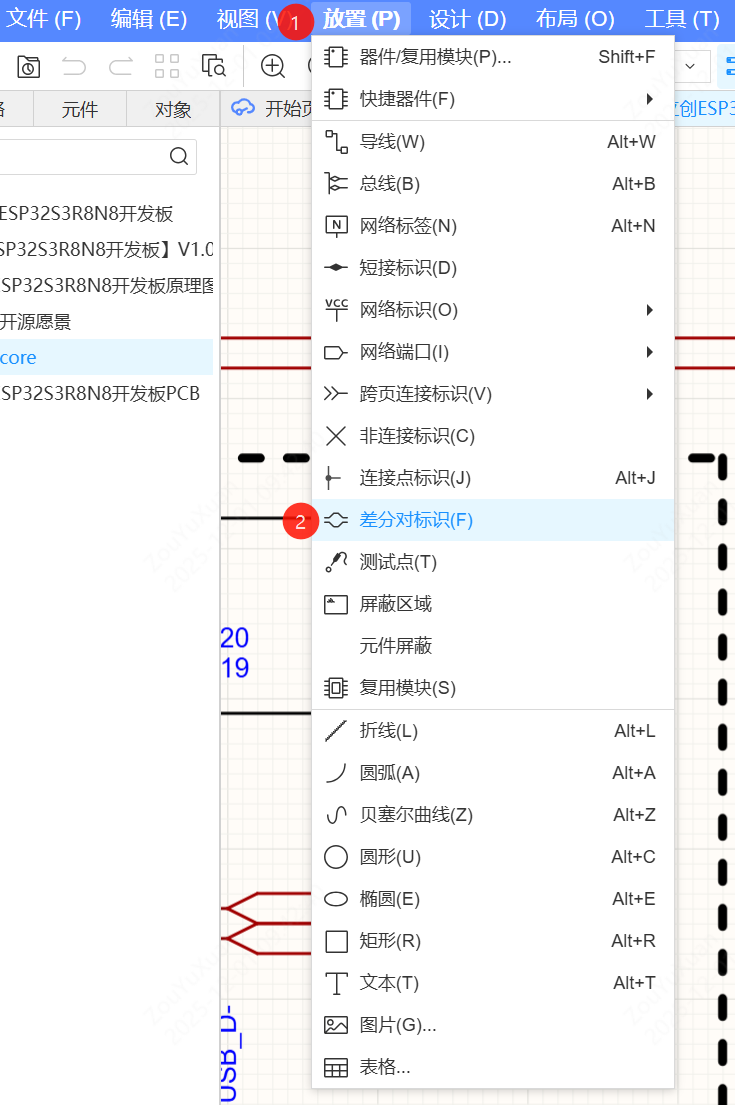

1. 顶部菜单栏：选择“放置” > “差分对标识”。

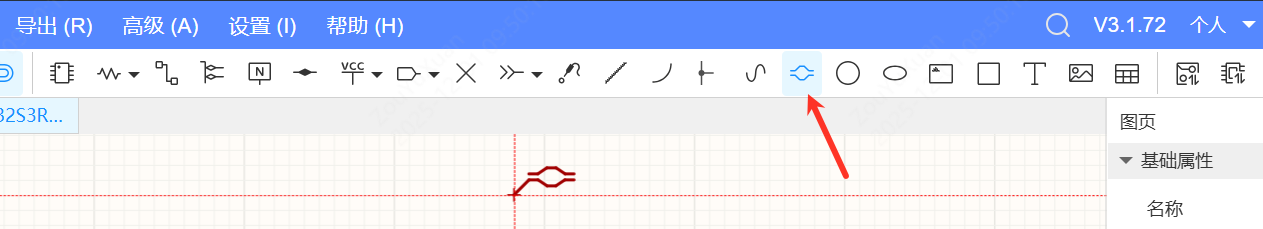

2. 顶部工具栏：点击“差分对标识”图标。



操作步骤

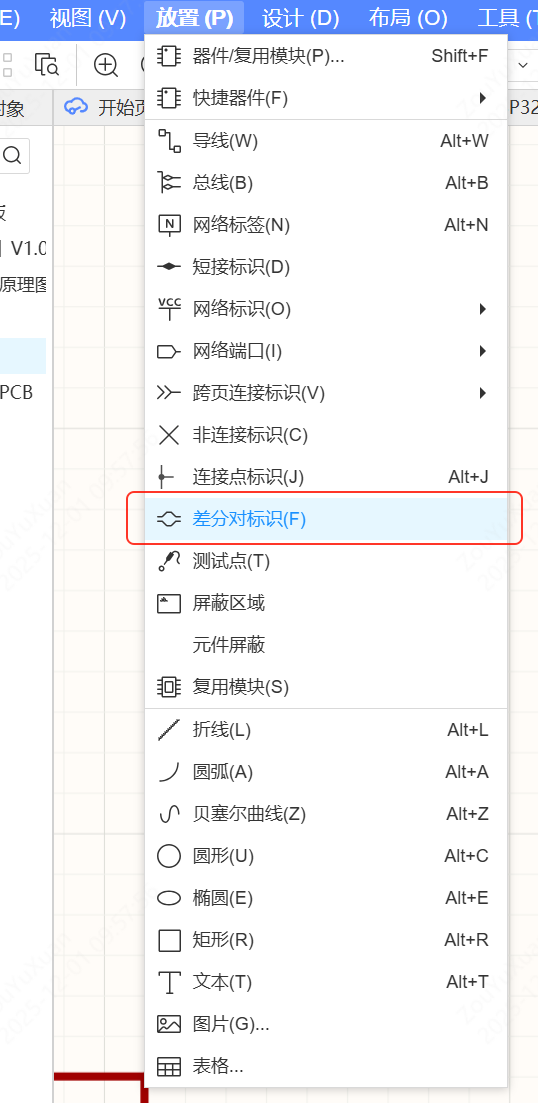

1. 通过顶部菜单栏选择“放置” > “差分对标识”。

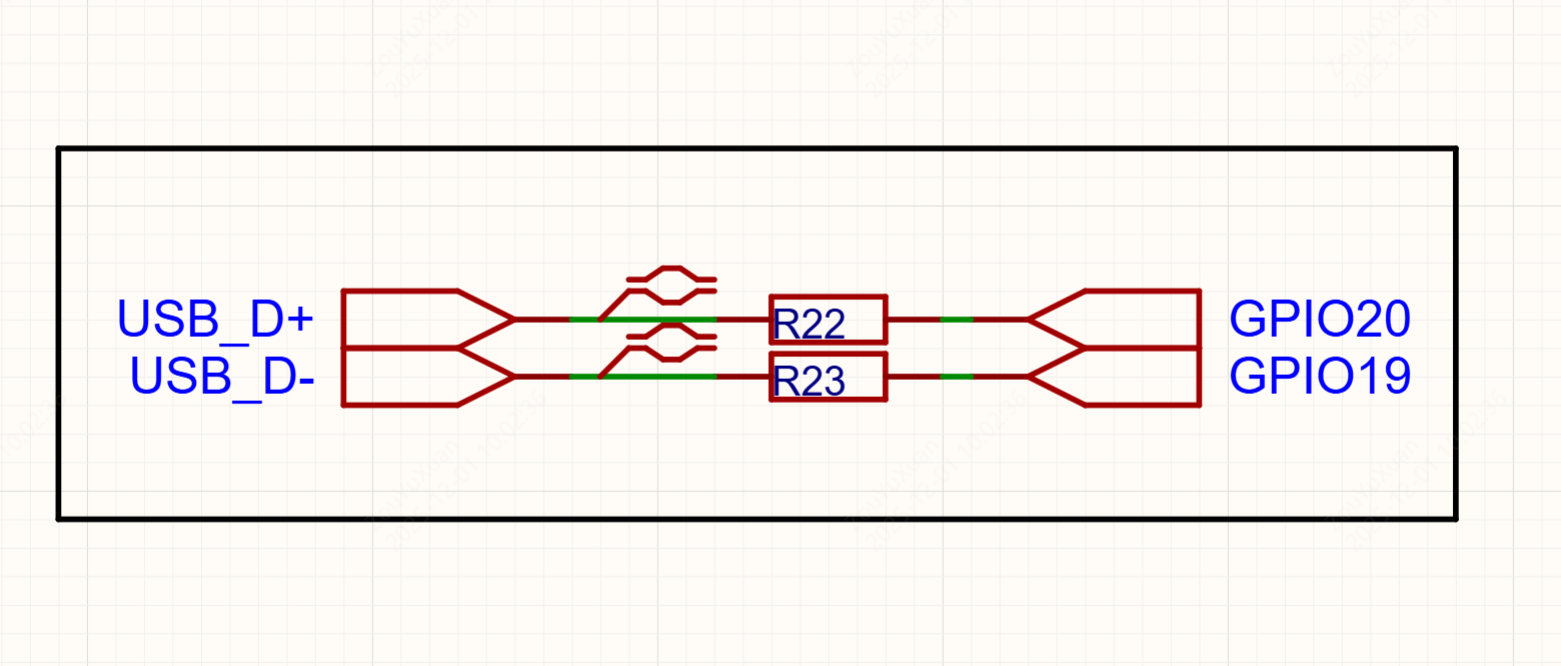

2. 将差分对标识放置于原理图中的目标差分对网络上。

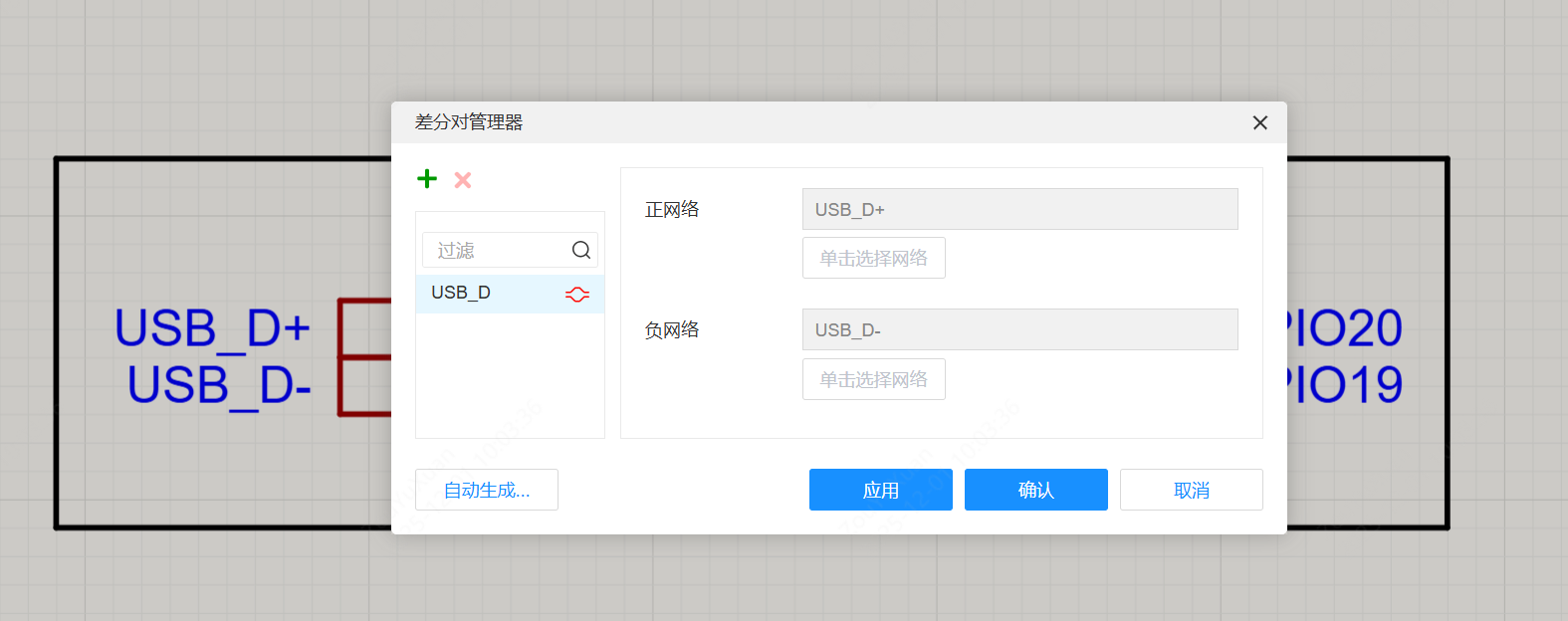

3. 进入“设计” > “差分对管理器”。系统将依据画布中放置的差分对标识，自动识别并生成差分对列表。 识别规则：网络名称前缀相同，且后缀分别为“+”、“-”或“_P”、“_N”。

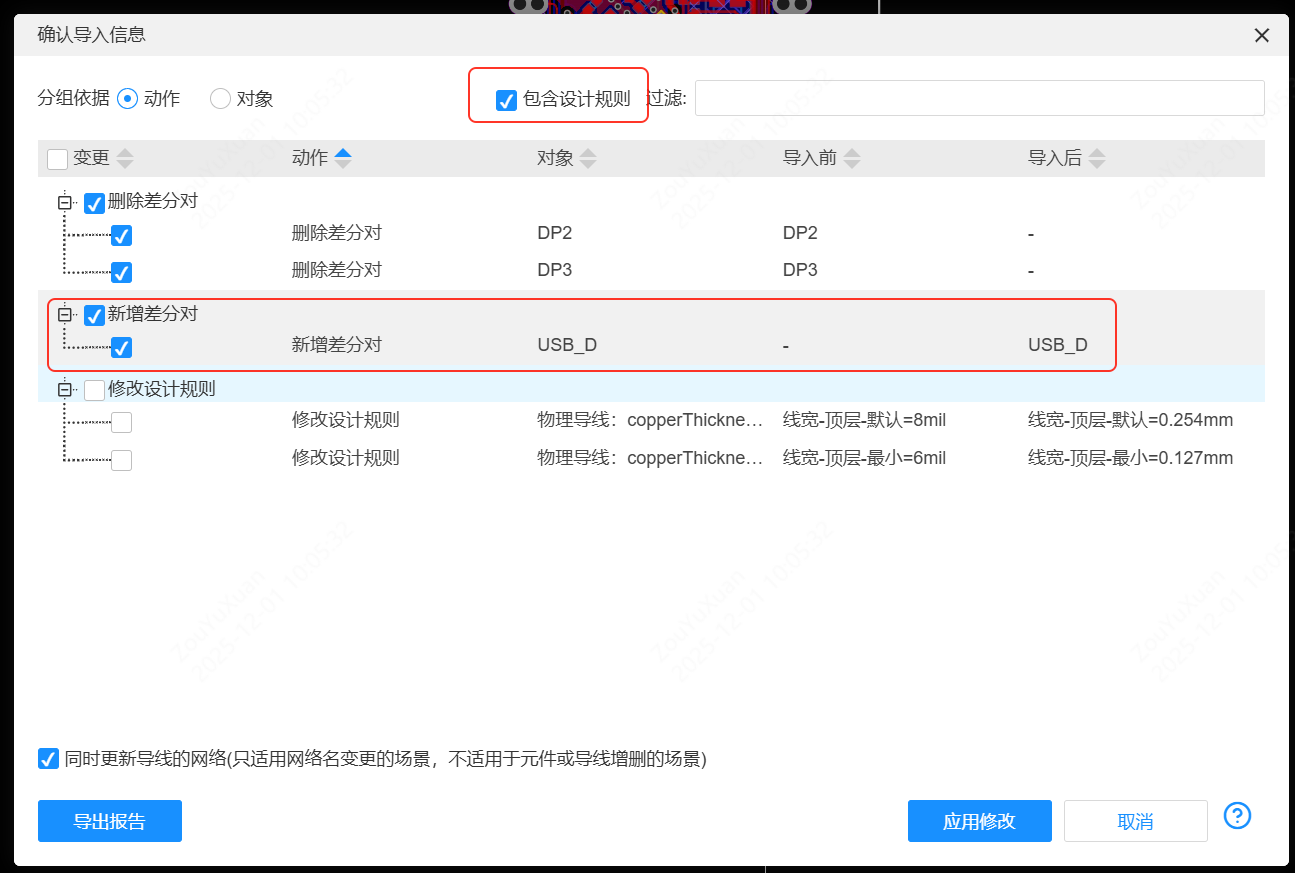

4. 执行原理图转 PCB 操作时，在“导入修改信息”弹窗中勾选“包含设计规则”选项。EDA 将生成差分对相关的变更项，确认应用后，差分对信息将同步至 PCB 设计中。

注意事项

1. 差分对标识的“名称”属性仅用于画布上的可视化显示，不影响生成的差分对信息。
2. 自定义的差分对名称允许与自动生成的差分对名称重复。
