嘉立创EDA支持单独PCB导出BOM表(物料清单),以便于你购买所需的零件。
顶部菜单 - 文件 - 导出 - 物料清单BOM
顶部菜单 - 导出 - 物料清单BOM

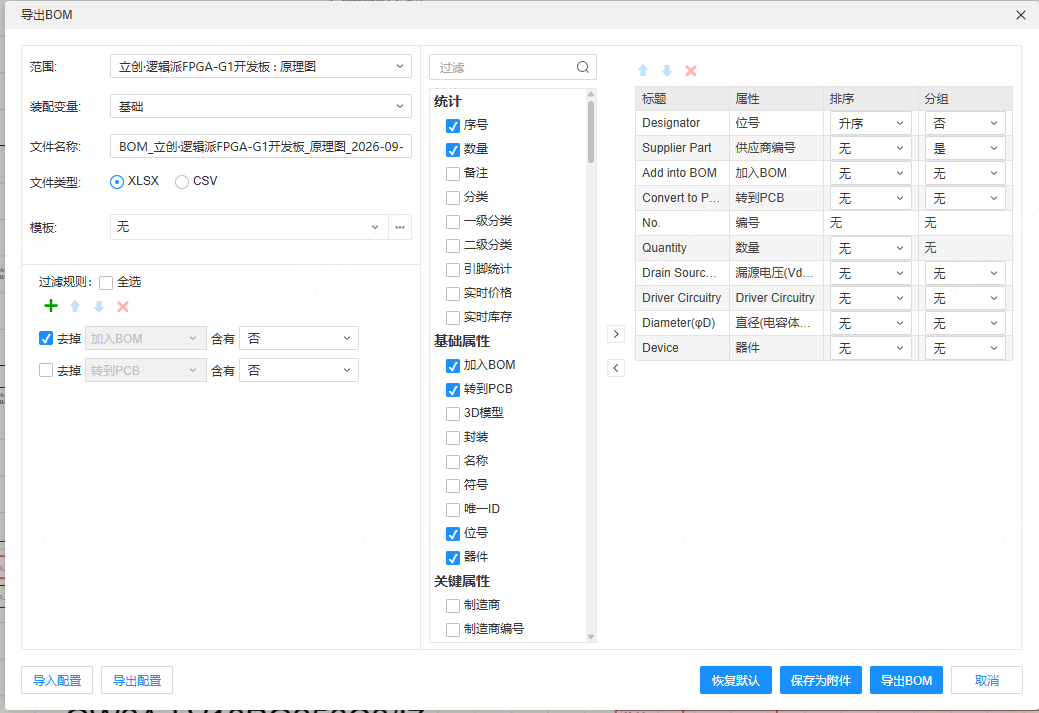

功能说明:
范围:选择导出工程的PCB还是原理图的BOM表
文件名:导出BOM的文件名
文件类型:只支持XLSX和CSV格式
过滤规则:支持添加过滤规则,把不需要的元件进行过滤。过滤配置会保存在个人偏好,云端同步。

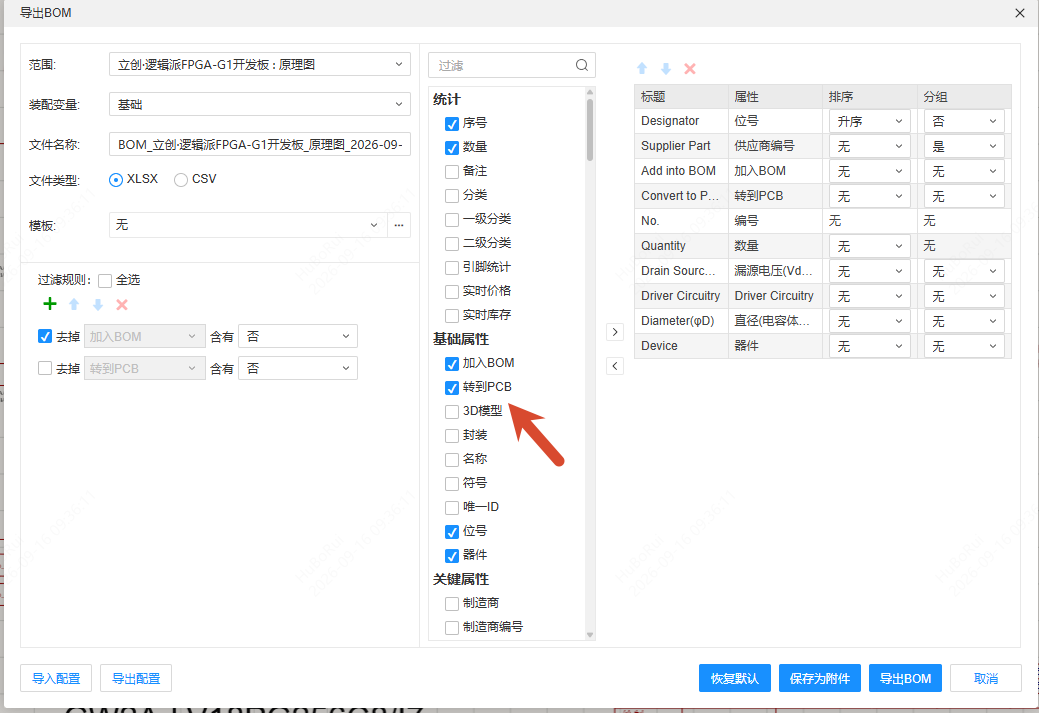

全部属性:中间则是BOM表的类型或器件的属性。可以根据需要勾选需要导出的属性。
BOM设置
BOM表头设置:右侧是可以选择导出BOM表的内容。

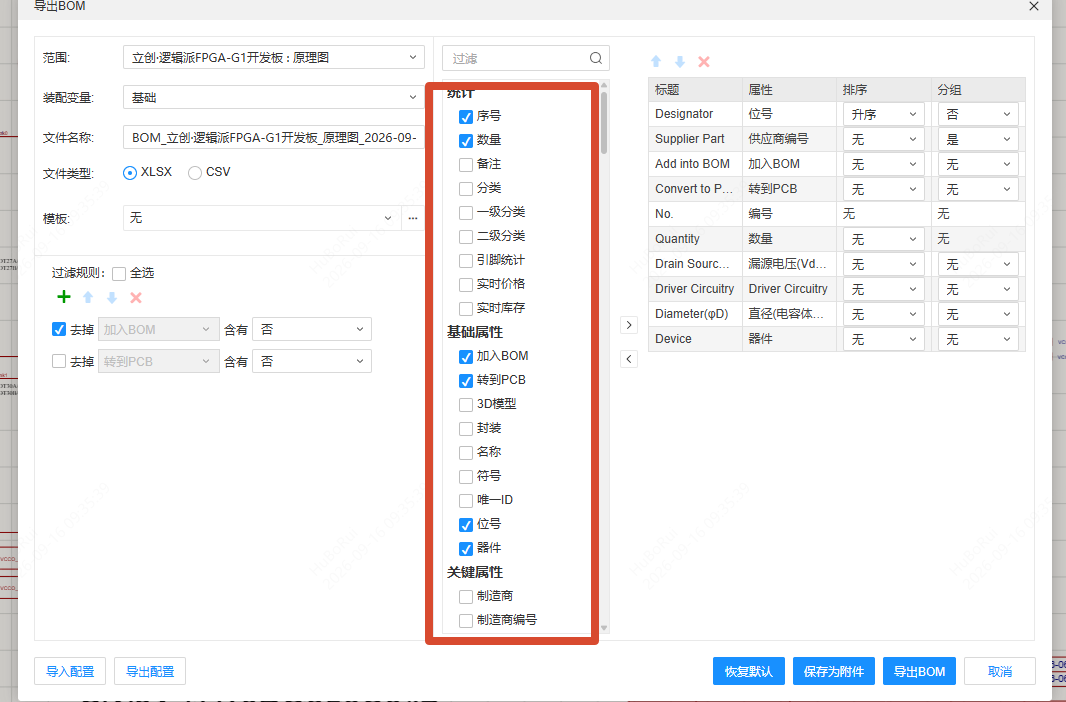

选择需要导出的内容,点击勾选或往右移动按钮,即可添加进入BOM里面。
移除的操作也是同样的操作,只需要在右侧选中需要移除的分类,点击小箭头或顶部的移除图标,就能将选择的属性给移出BOM。

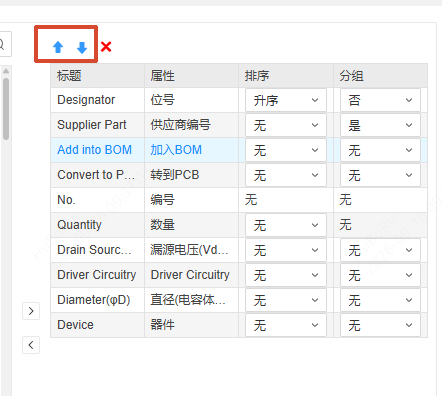

添加类型的排序则需要双击右侧需要改的内容,或者选择类型点击顶部的上下箭头改变BOM列的顺序。
标题:导出BOM的标题;双击有修改BOM的表头名称。
属性:导出器件的属性名;
排序:导出BOM表属性的排列顺序;体现在BOM里面单元格内部的排序。
键值:设置该属性是否需要合并在一行。
- 主键:将相同的属性导出BOM表时值合并导出,合并一行。
- 次键: 将相同的属性导出BOM表时值分开导出,独立一行;
导出的BOM表示例:
当导出BOM的文件类型选择XLSX

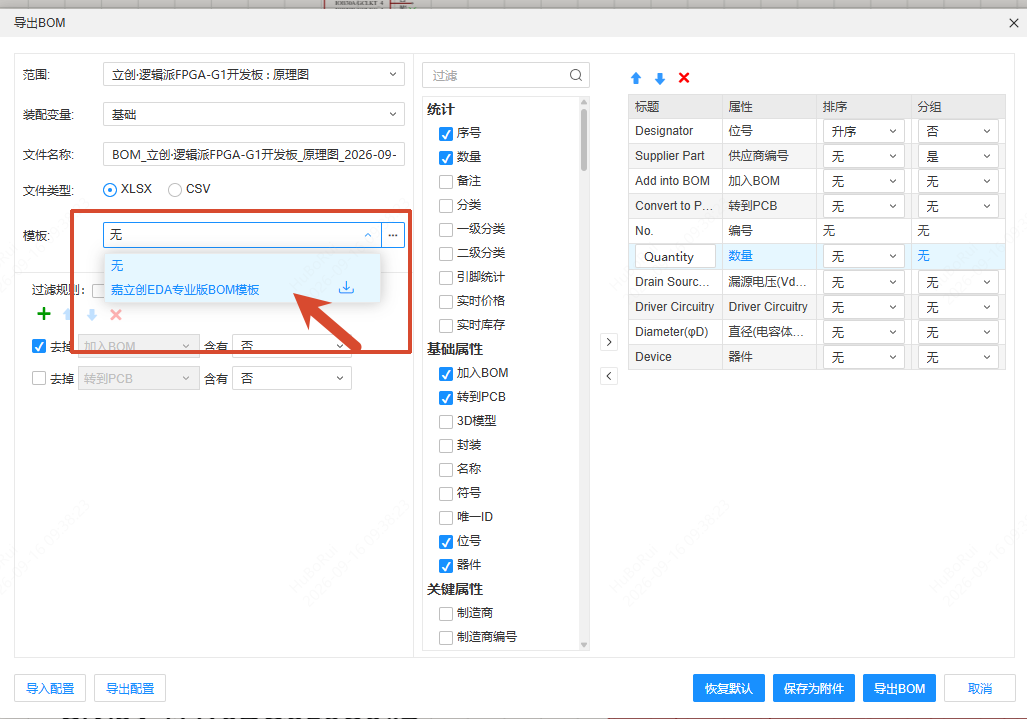

时,可以使用嘉立创EDA专业版 BOM 模板
进行导出
使用嘉立创EDA专业版 BOM 模板
导出的BOM表如下
元件下单
嘉立创EDA专业版支持BOM下单,在导出BOM的界面上选择元件下单,系统就会生成BOM数据,点击确定就可以跳转到立创商城BOM匹配界面上。
立创商城地址:https://www.szlcsc.com
