设计规则

设计规则设置

设置电气规则检查的提示错误的等级信息。

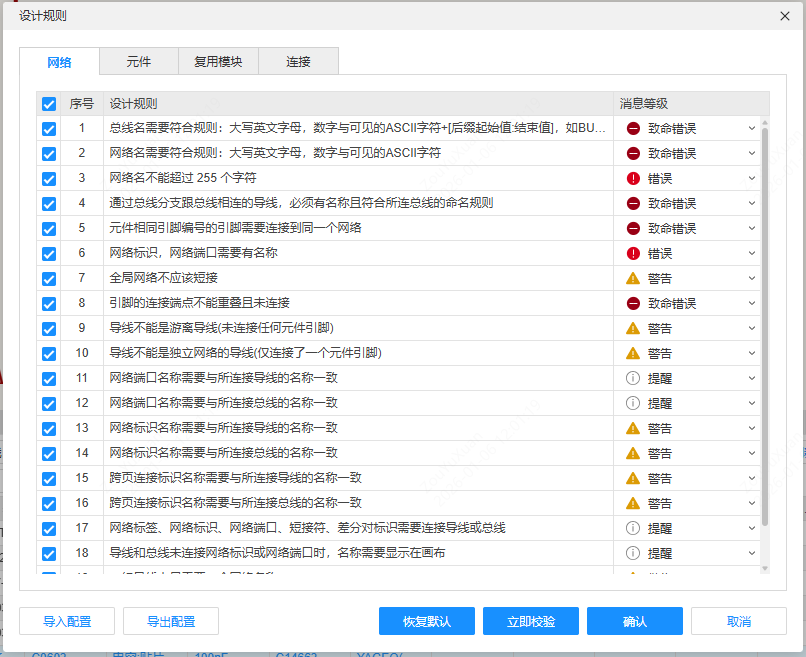

这里可以看到规则的错误信息等级，并且可以对错误等级进行修改。

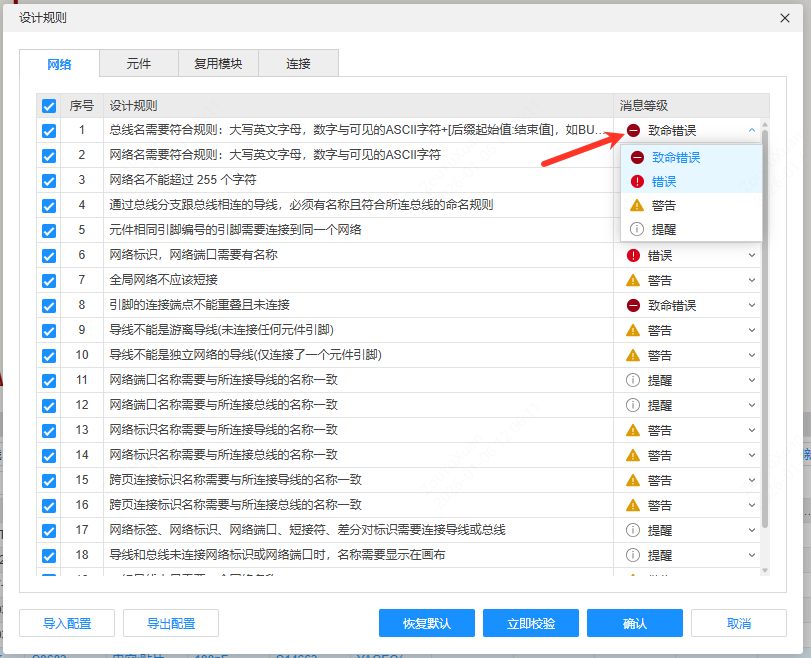

也可以进行等级的修改。

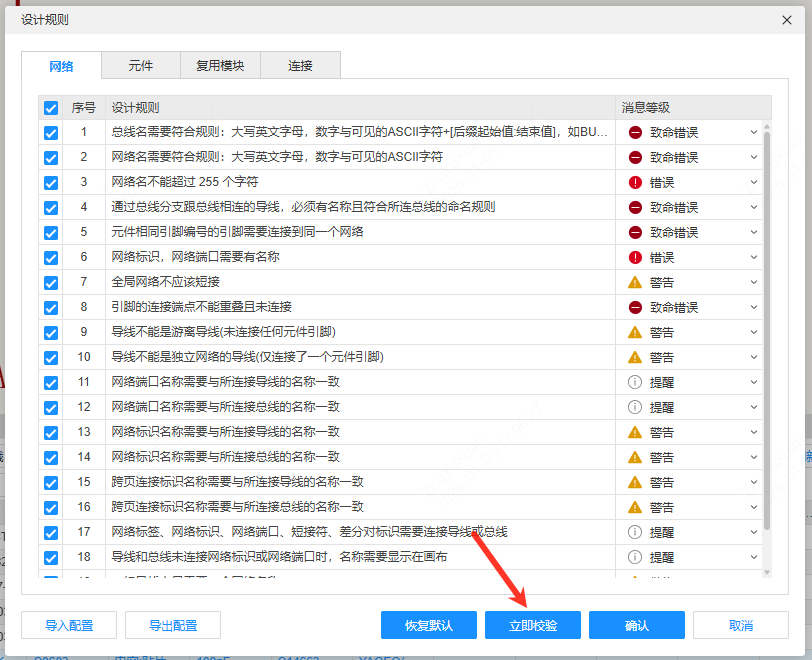

也可以在修改规则后立即检查DRC规则。

设计规则检查(DRC)

在导入PCB前检查封装、符号、文本等符合规则或者有没有冲突的检查。

检查的结果在底部的 DRC Tab显示出来。

单击提示信息可高亮，双击提示可高亮并定位错误点。

注意：不加入BOM和不转到PCB的元件不纳入设计规则检查。

电气类型连接检查

嘉立创EDA支持在设计规则中配置引脚和网络的电气类型连接情况检查。

功能入口：

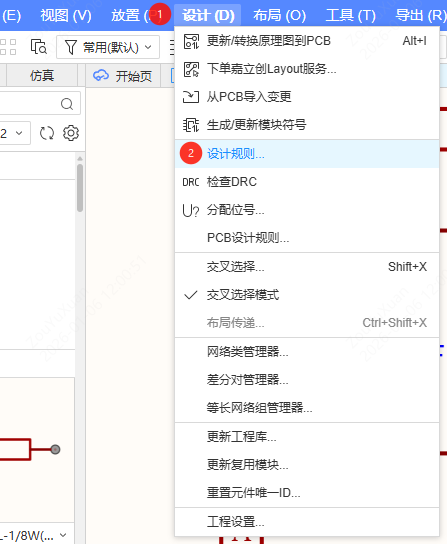

• 顶部菜单栏 - 设计 - 设计规则 - 连接

使用方法

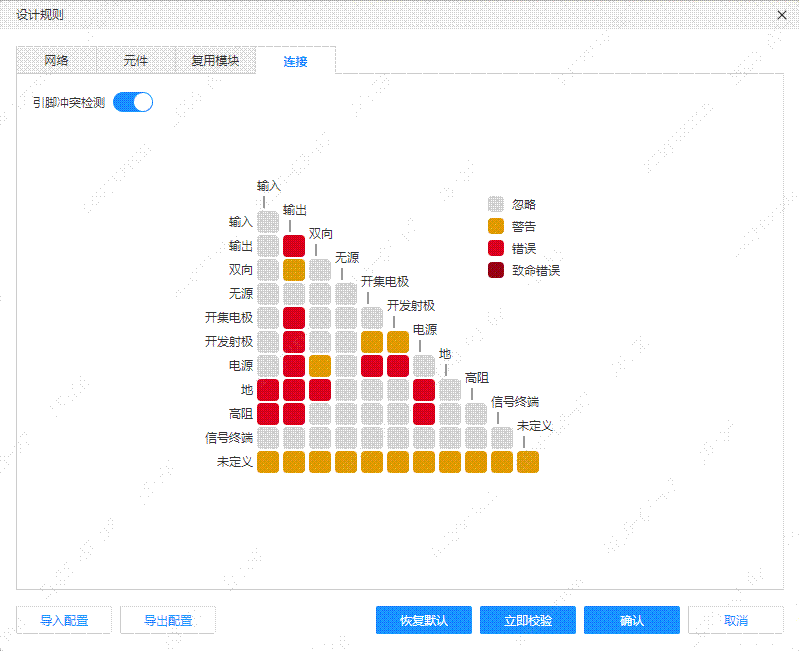

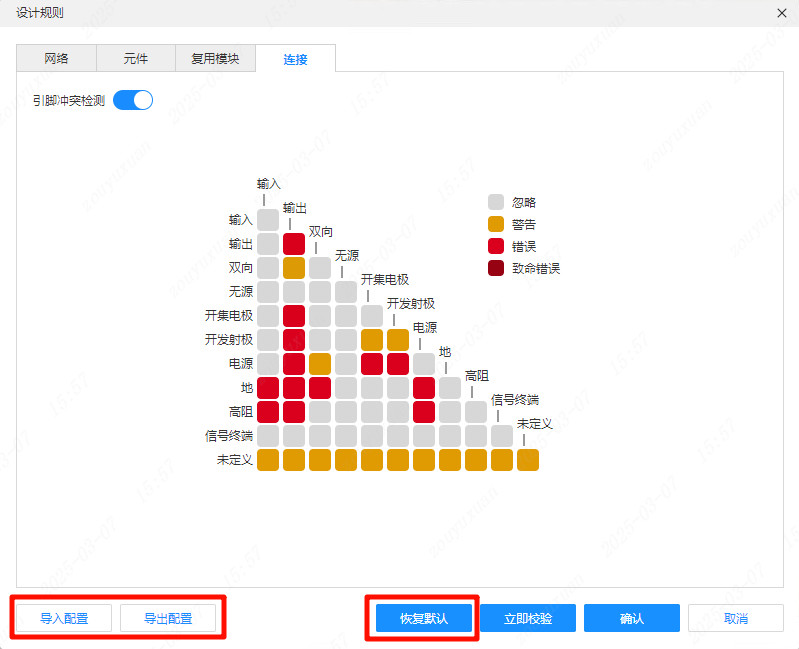

在设计规则的连接页面中，用户可以查看当前引脚的检查规则，并根据需要进行调整。

通过左键单击规则中的方块，可以切换该连接情况下的报错等级。

右键单击引脚类型名称，可以批量修改报错等级。

用户可以导入或导出连接规则配置，并随时恢复默认设置。

用户可以根据当前连接规则对选中的原理图进行快捷 DRC（设计规则检查）校验。

示例

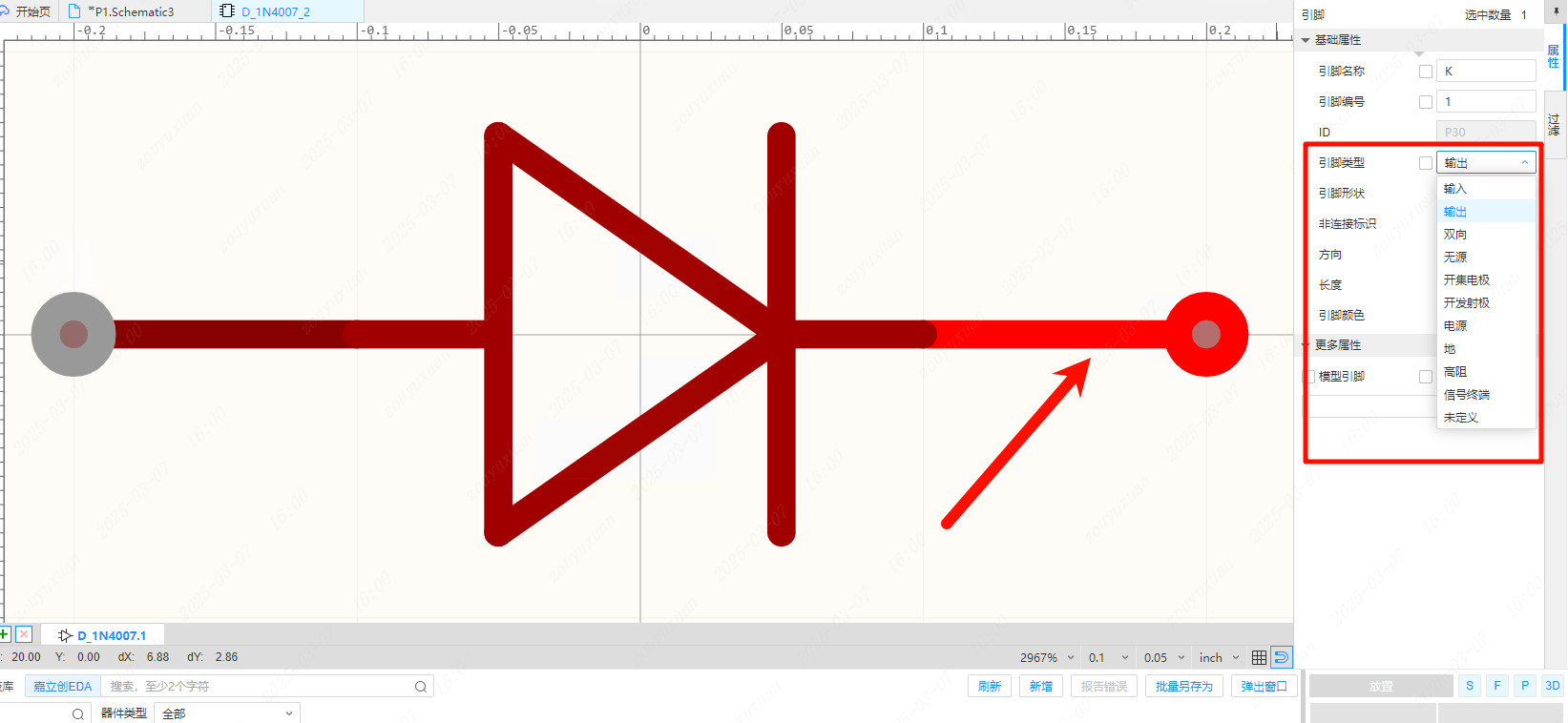

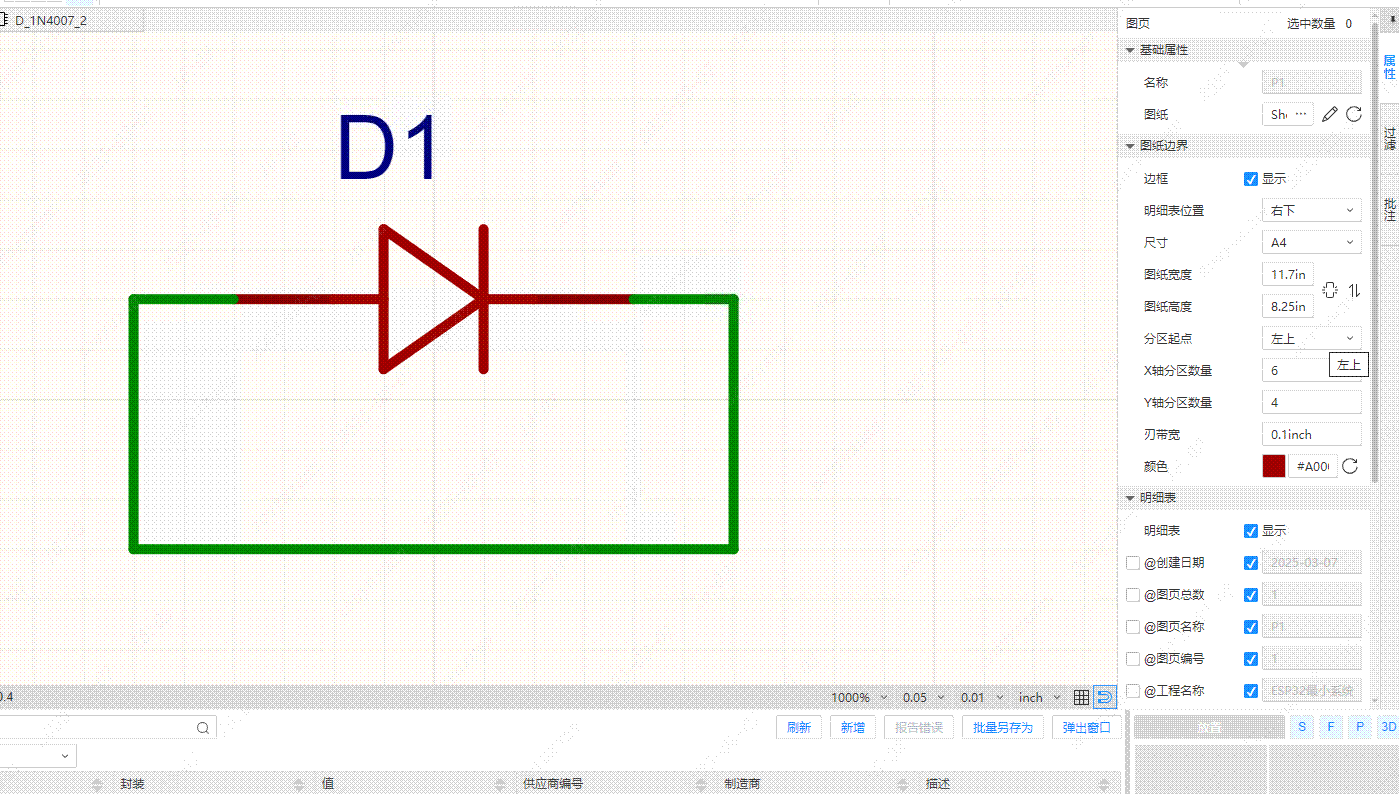

在符号编辑页面中，用户可以选中器件引脚并修改其电气类型。

例如，将二极管的两端分别设置为输入输出类型，并通过导线连接。

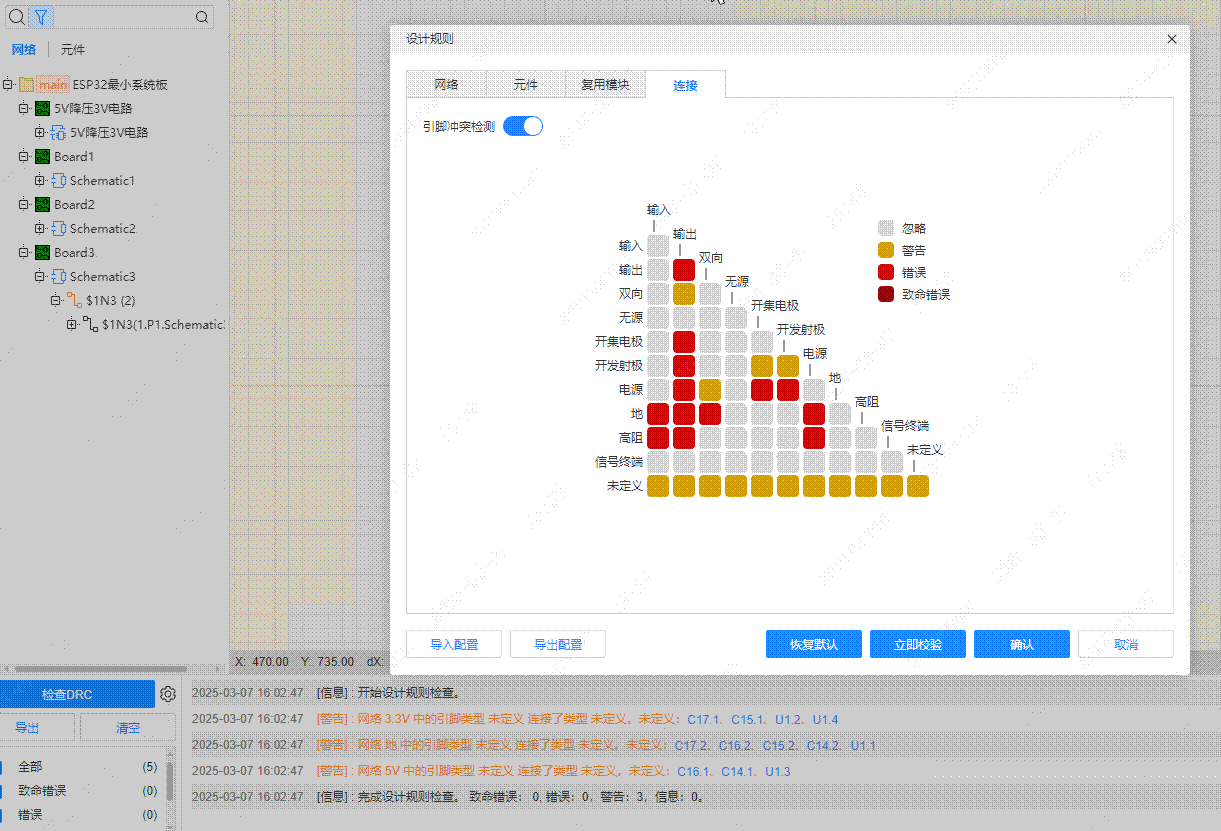

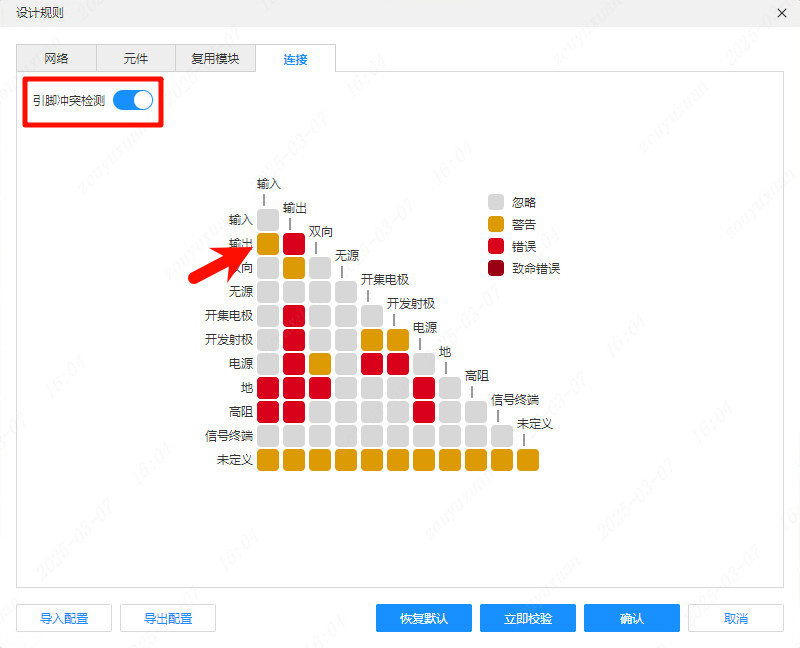

打开连接规则页面，修改输入-输出连接的报错等级，并启用引脚冲突检测。

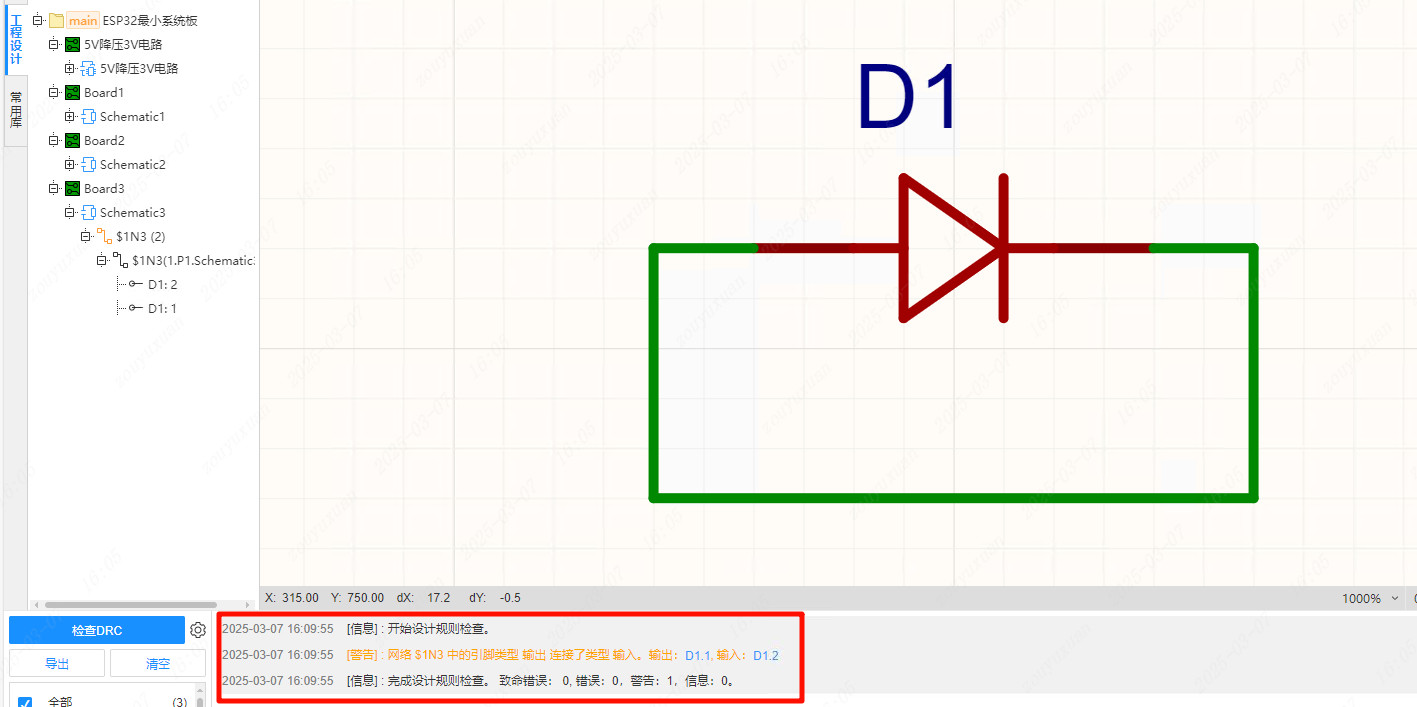

此时对该原理图进行 DRC 检查，系统会显示相应的警告提醒。
