放置复用模块

放置复用模块库

入口

• 1、顶部菜单 - 放置 - 器件/复用模块

在弹窗中，切换到复用模块

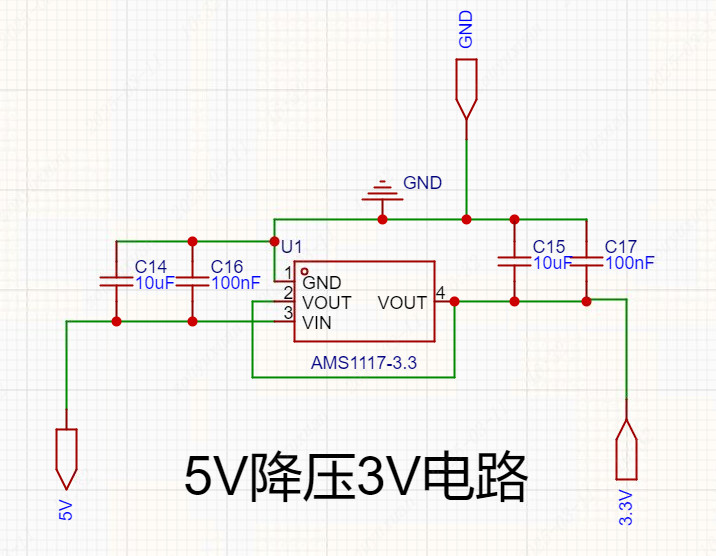

选需要放置的模块，打开原理图页时，可以选择以复用模块符号的形式或整个图页模块的形式放置。

• 2、底部面板 - 库 - 复用模块 - 点击放置

展开复用模块工程后，可以选择放置模块符号或放置模块图页。

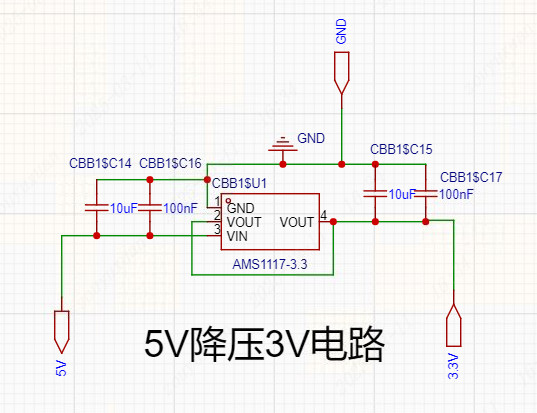

放置时会判断当前工程是否存在同名原理图、PCB、复用模块符号，如果有同名，则会弹出提示弹窗，选择是以当前工程内容进行放置还是重新引入复用模块工程。

放置工程内的复用模块

入口

• 1、底部-库-复用模块，切换到工程归属，即可看到当前工程内的复用模块符号，选中后进行放置，复用模块符号只能放置在原理图页上。

• 2、当前画布为原理图图页时，左侧-工程设计树，在已有模块符号的原理图层级右键，操作放置复用模块符号，则可将左侧树所选原理图以模块符号的形式复用到当前画布上。

• • 注意：层次图不能产生循环嵌套
• • 没有复用模块的原理图，想要以复用模块符号的形式复用时，可以先操作生成/更新复用模块符号。

• 3、当前画布为原理图图页时，左侧-工程设计树，在原理图图页层级右键，操作放置模块，则可将左侧树所选图页整个以模块的形式复用到当前画布上。
