版本控制

嘉立创EDA支持工程版本控制功能，用户可以在当前工程新建分支和节点，帮助工程师高效处理设计迭代、方案验证及团队协作场景。通过分支和节点管理，可同时维护量产版本、实验版本及定制版本。

应用场景

• 设计安全：保留关键节点（如DRC验证通过的PCB布局），避免误修改
• 并行开发：在独立分支测试新器件（如替换高速接口的FPGA型号）
• 版本追溯：快速回溯到任一历史状态（如量产前的最终原理图）
• 团队协同：成员可在不同分支独立优化布局或电路

功能入口

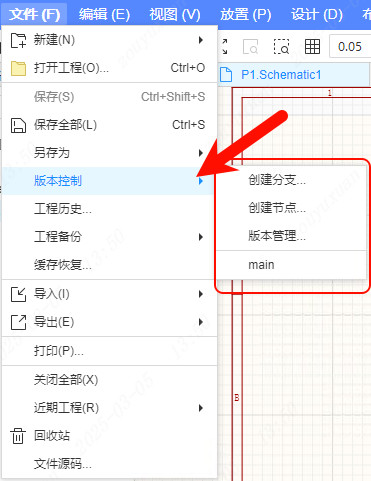

【专业版编辑器】-【顶部菜单栏】-【文件】-【版本控制】

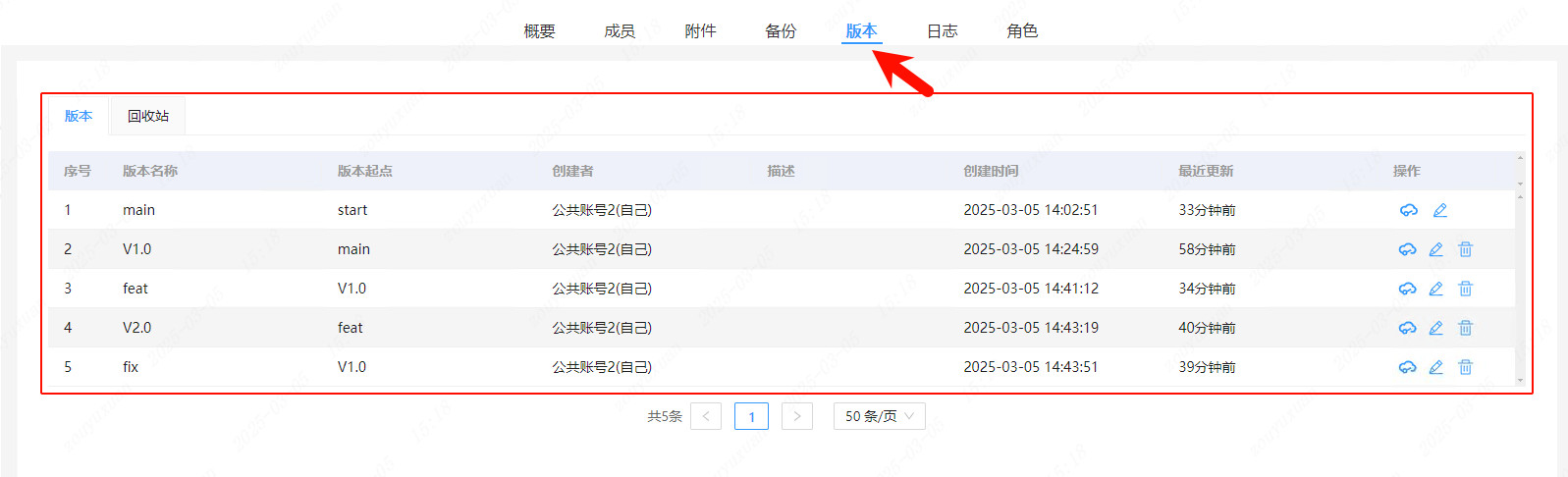

【工作区】-【工程】-【版本】

使用方法

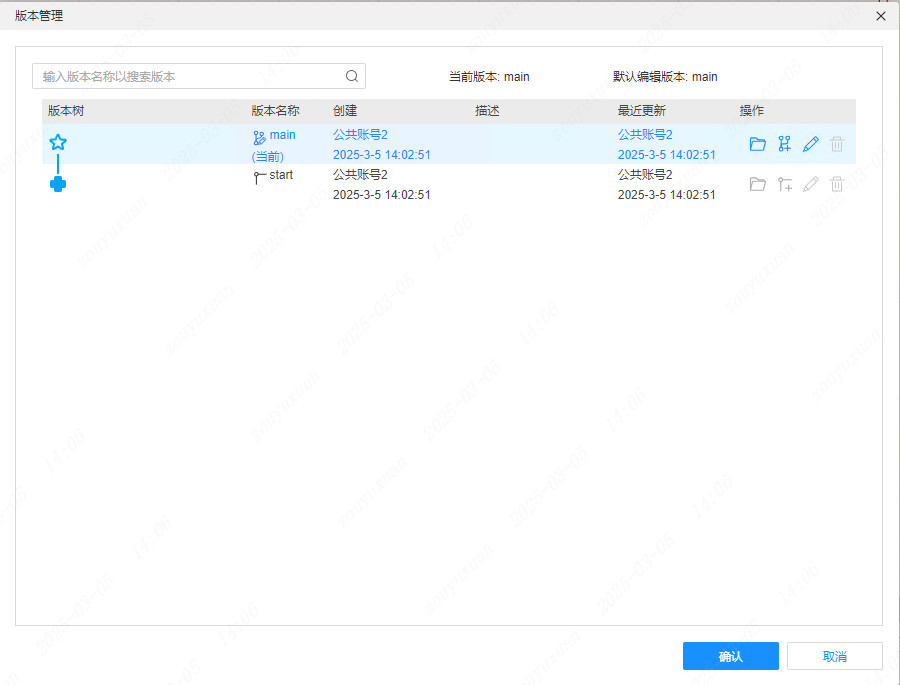

在编辑器打开版本管理列表，可以查看版本树，包含版本名称、创建者、创建时间、描述、最近更新者、更新时间等信息。支持在版本管理列表搜索、打开、创建、修改和删除版本操作。

起点

所有版本的初始点（start），标识符为实心十字，自工程创建时即存在，不可删除。

默认编辑分支

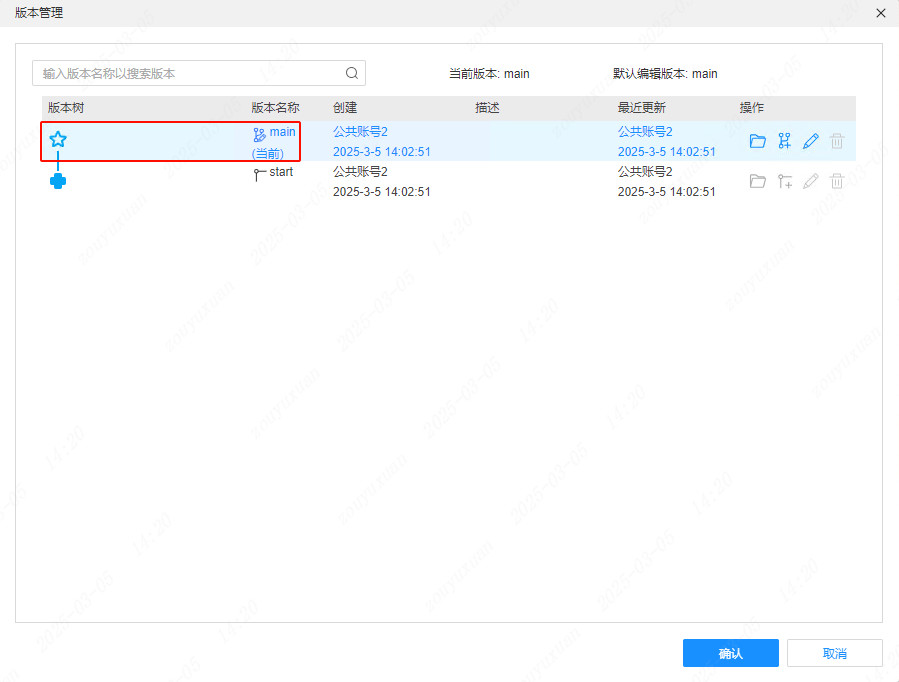

默认编辑分支是打开工程时默认打开的可编辑版本，标识符为空心五角星，默认名称为 main，支持修改和替换。

节点

节点表示工程的一个保存版本，用于线性记录修改。

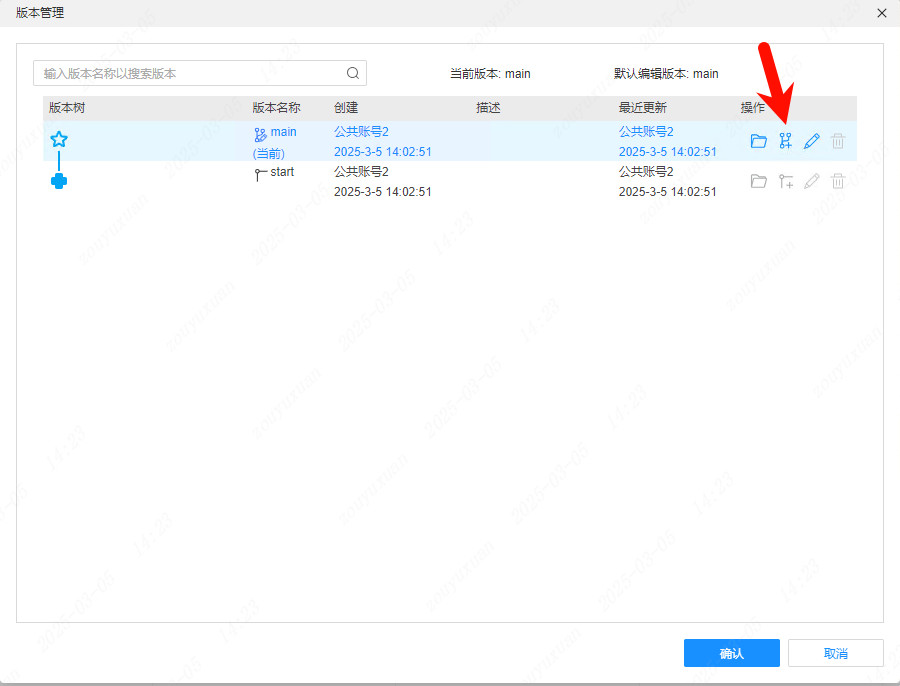

当工程需要记录当前版本状态时，可以在版本管理列表单击分支右侧的创建节点图标创建节点。

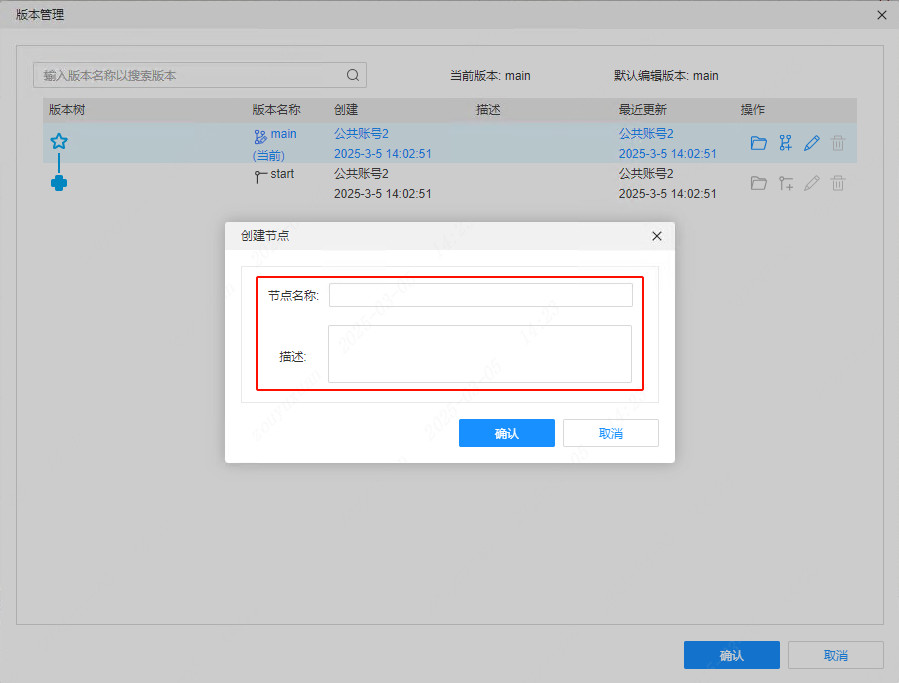

输入节点名称和描述。节点名称只能由字母、数字、点组成。

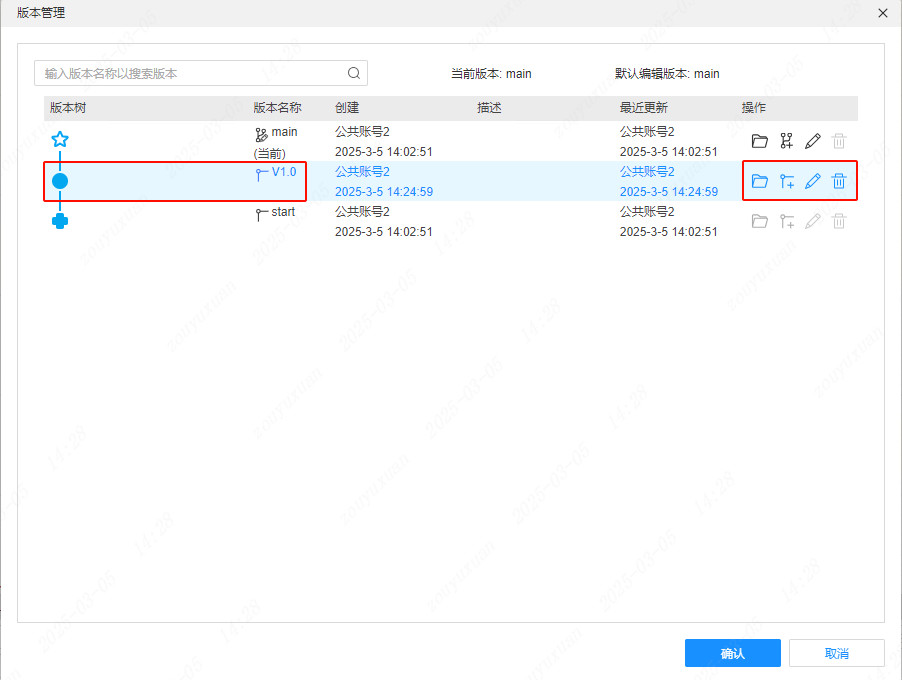

点击 确定 后，将在版本树的该分支下新建一个节点，节点以实心圆标识，并支持在新窗口打开、创建分支、编辑名称、编辑描述以及删除操作。

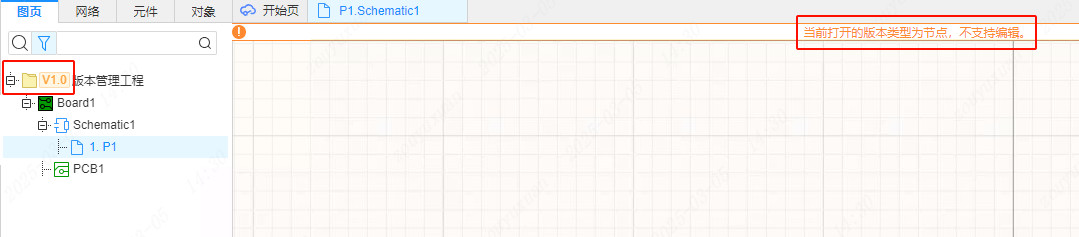

节点支持在新窗口中打开并查看，但不支持编辑。左侧文档树中会在工程名旁显示当前打开的节点名称。

分支

分支用于并行开发不同功能或进行迭代，允许独立于主分支进行修改。当工程需要进行重大变更和迭代时，用户可以在节点处创建分支，在不同的分支中分别维护工程版本。

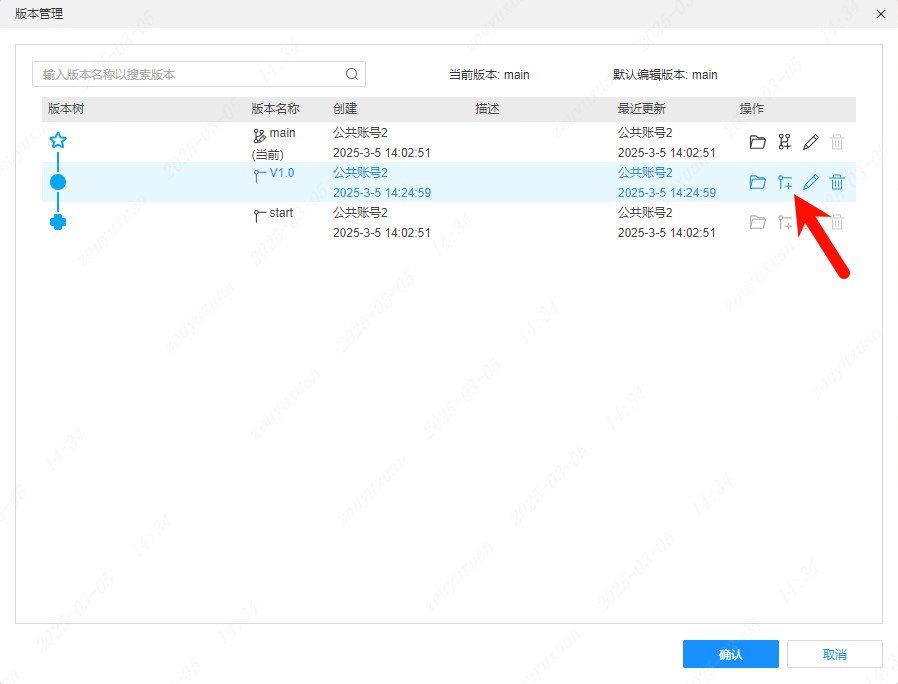

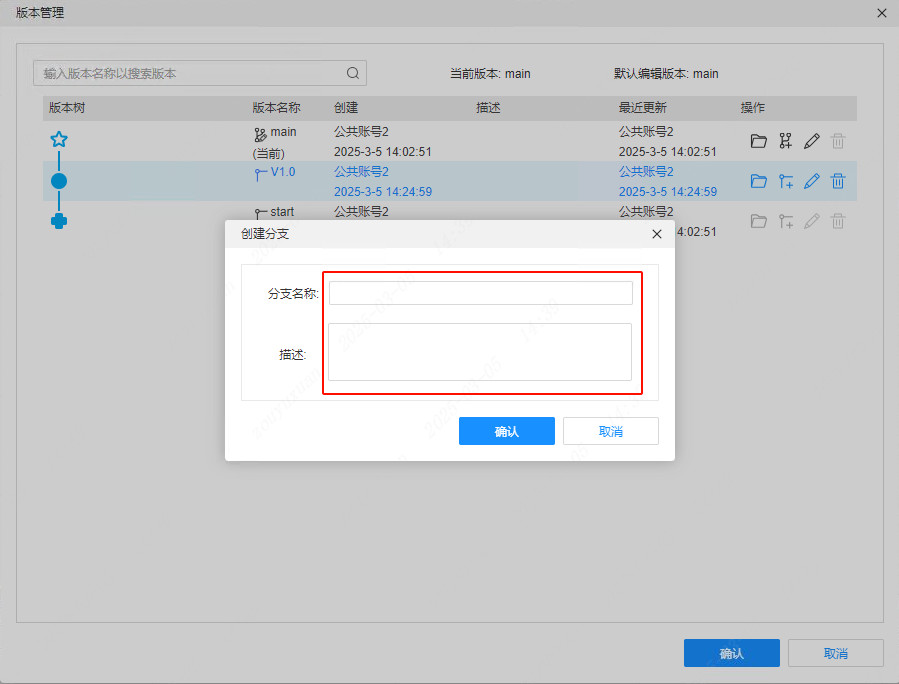

单击创建分支图标创建分支，编辑分支名称和描述后单击确认。

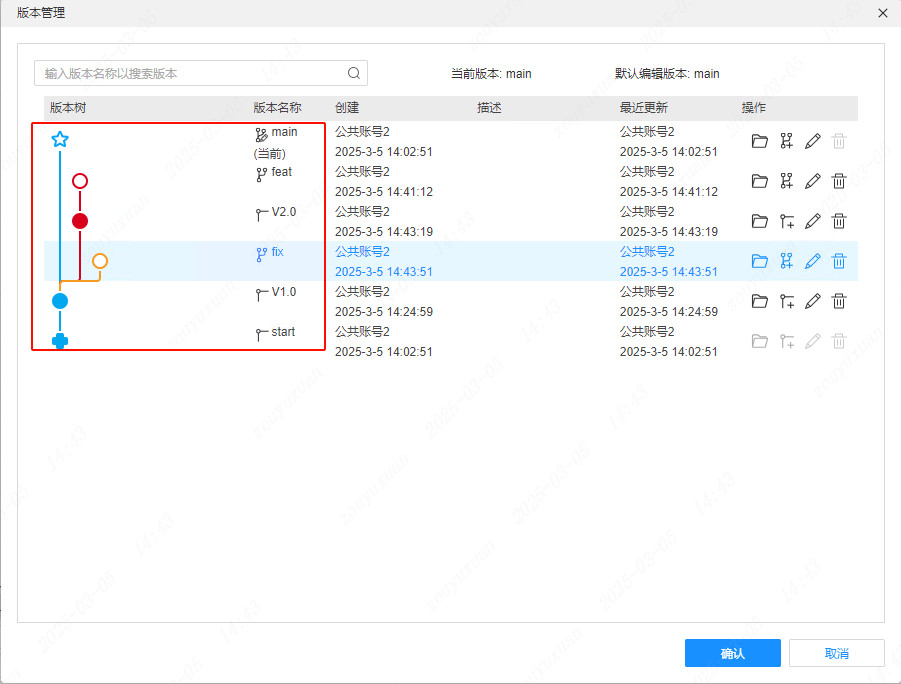

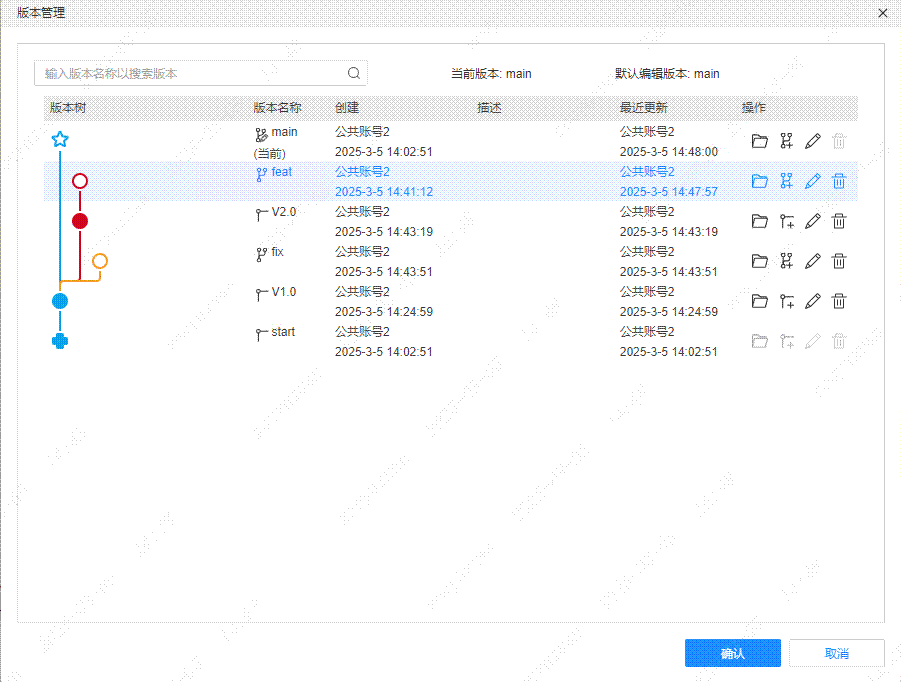

分支创建成功后，将以不同颜色的空心圆标识显示在版本树中。

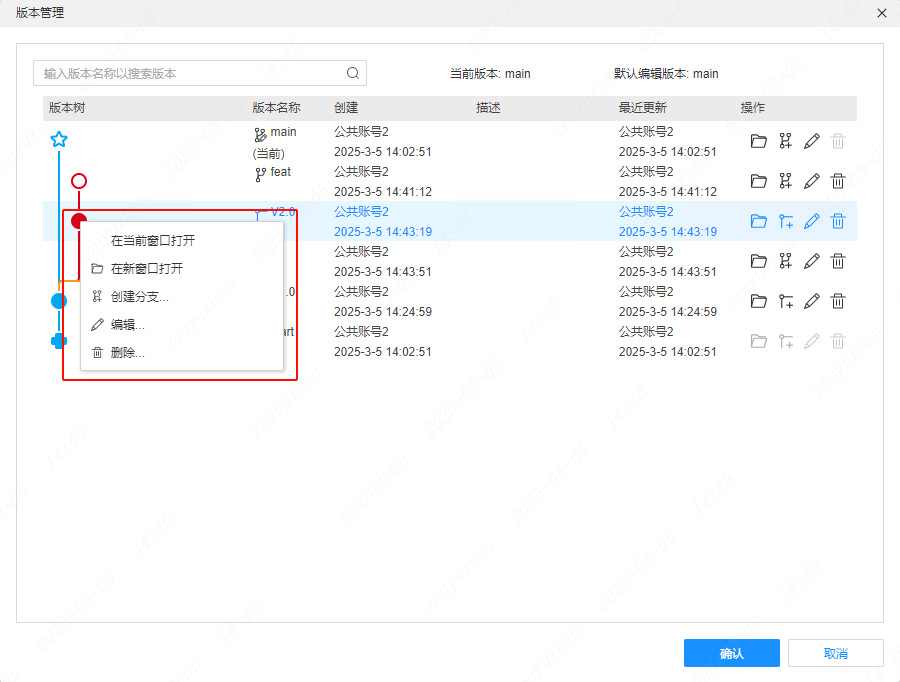

版本树中的节点和分支支持右键打开操作弹窗。

在分支右键弹窗中，用户可以选择设为默认编辑分支，点击后会将当前分支设置为默认编辑分支。

搜索版本

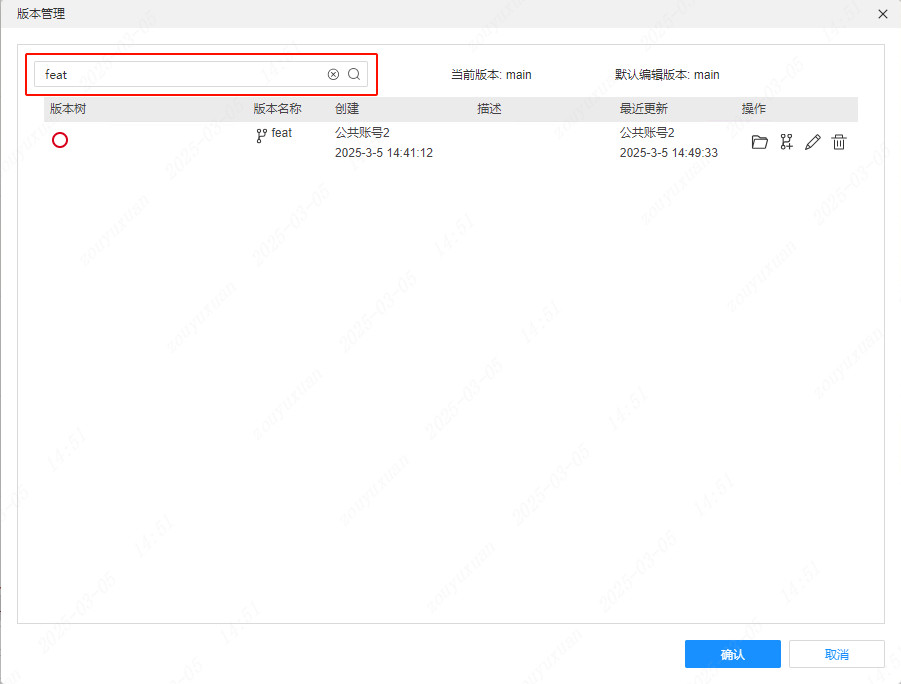

版本管理中支持通过搜索框查找特定的版本名称。

版本控制

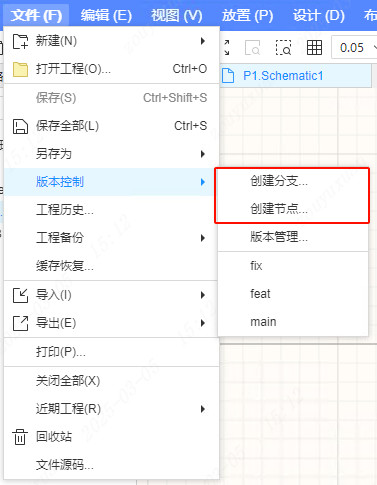

在版本控制列表中，用户可以快捷创建分支和节点。

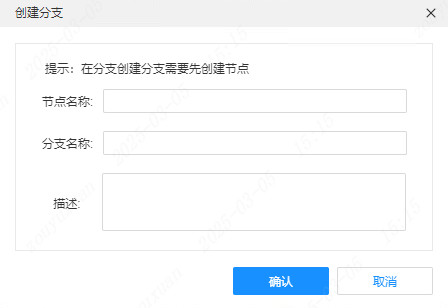

当快捷创建分支时，如果当前版本为分支，则需先创建一个新节点。

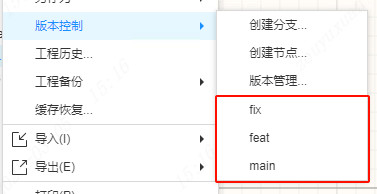

版本控制中支持快捷切换最近打开过的节点和分支。
