PCB 对比

嘉立创EDA提供 PCB 对比功能，用于直观展示两个PCB文件之间的差异。

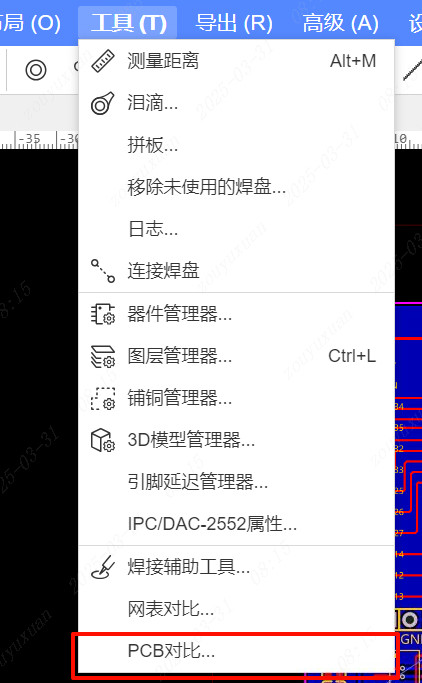

功能入口:

使用方法

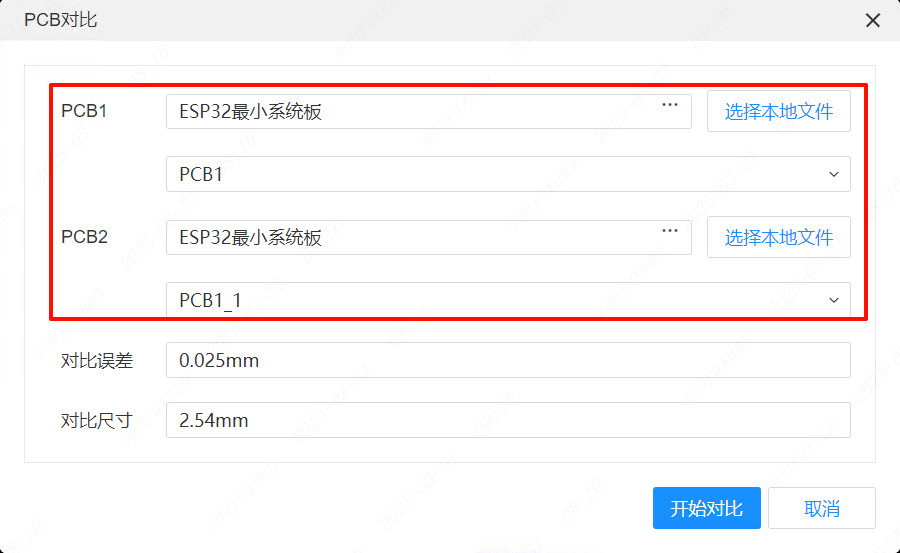

点击“PCB对比”后，在弹出的窗口中选择需要对比的两个PCB文件。支持选择当前工程内的PCB文件以及本地上传的PCB文件。

用户可自定义设置对比误差和对比尺寸的参数。

点击开始对比后，底部面板将显示对比结果标签。

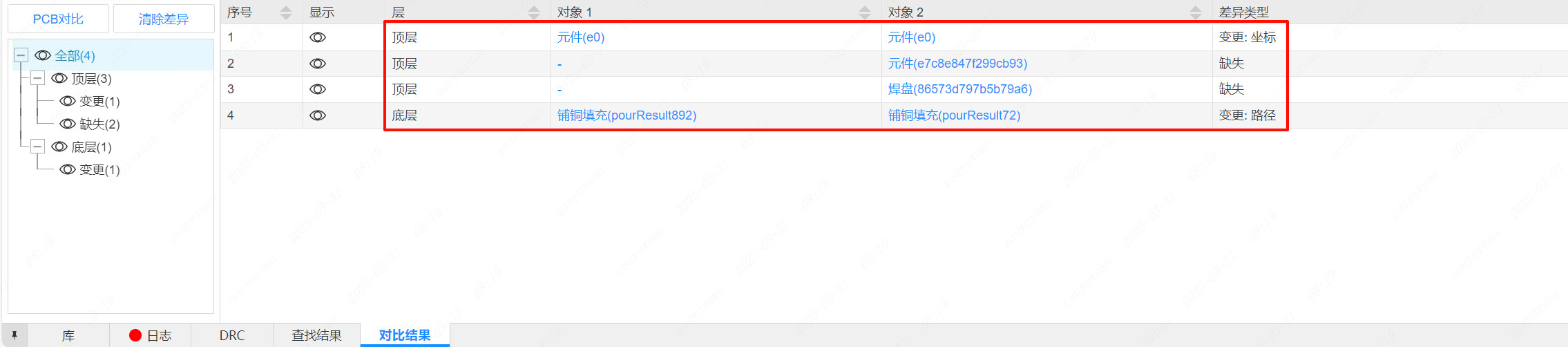

中间表格将详细列出对比对象所在的图层及差异类型。

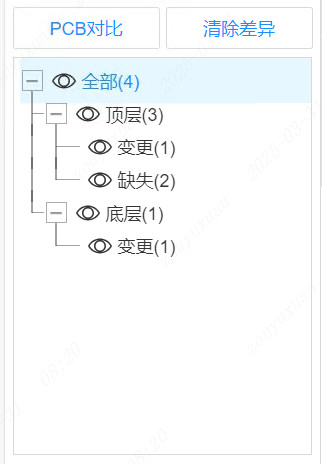

左侧树支持按对比对象所在图层和差异类型进行筛选。支持点击PCB对比按钮重新选择对比文件。

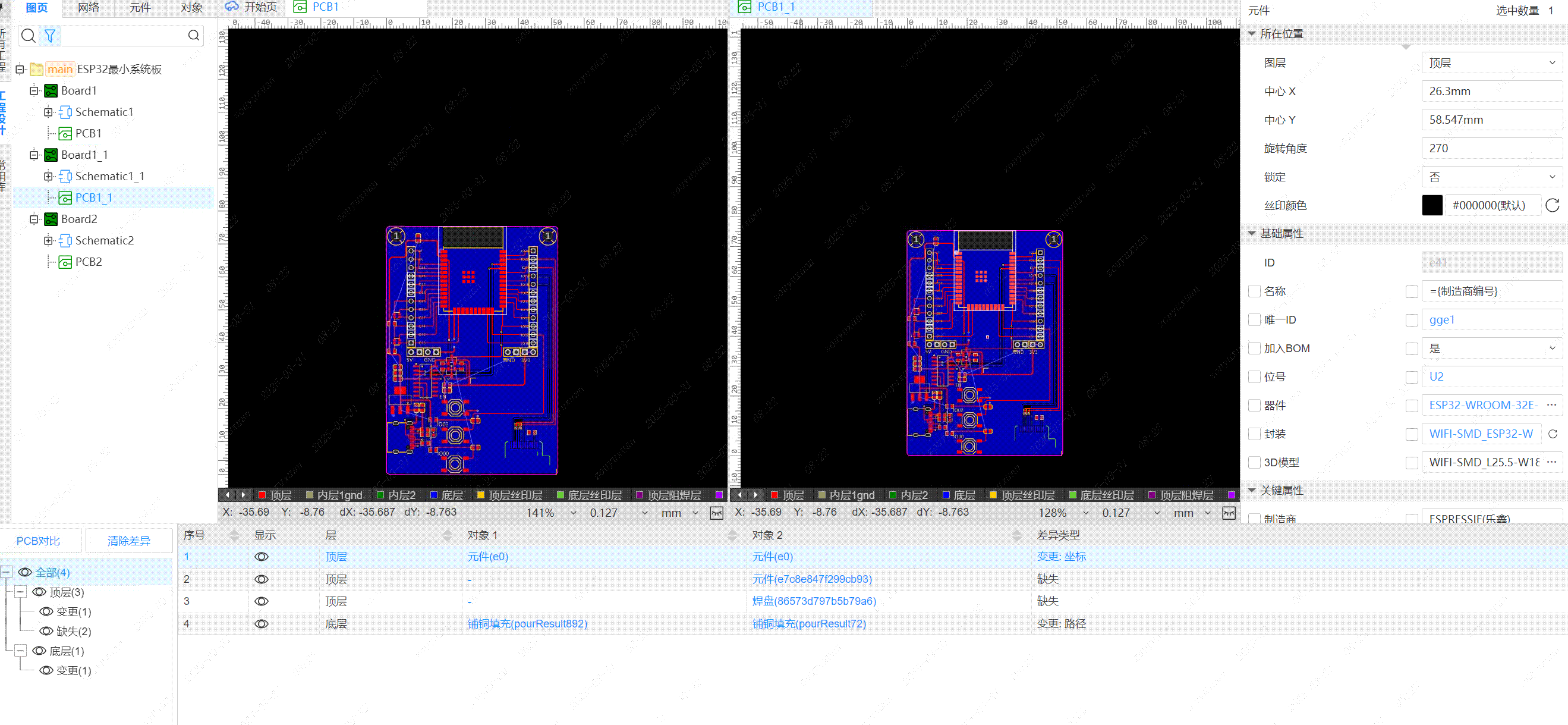

表格中的对比对象支持点击操作，点击后将在 PCB 中自动定位到对应的差异位置。
