导出PDF/图片

原理图和PCB的导出PDF功能有所不同，但操作相似。可单独支持导出图层、和对象，设置导出镜像以及透明度。

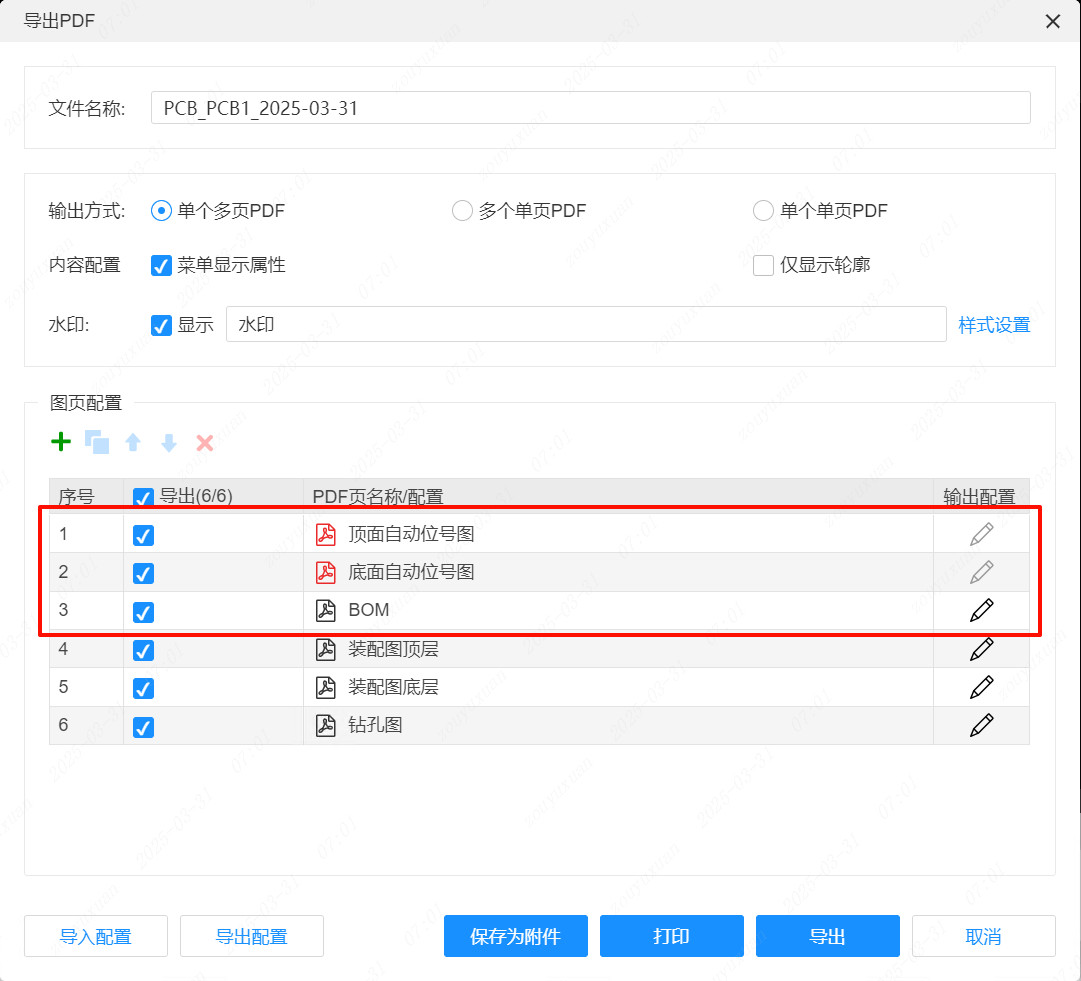

点击后会弹出设置窗口

在窗口的最上方可以设置导出文件的名称

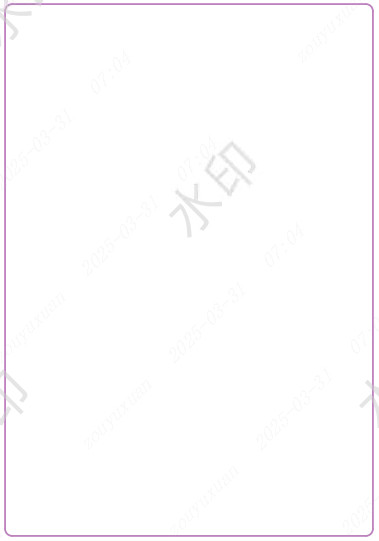

导出的PDF支持设置水印，点击“显示”并在弹出框选择需要显示的水印。

菜单属性

选择后，导出的PDF在PDF阅读器里打开，单击器件是可查看器件的属性。

仅显示轮廓

选择后，将导出的PDF的焊盘、导线、轮廓图元都只显示轮廓。

输出方式

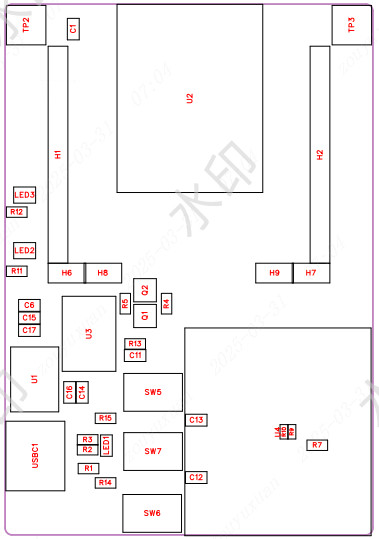

单个多页PDF：可以在同一个PDF文件中导出多页不同的内容

在下方你可以对导出的每一页PDF进行配置，点击绿色的加号可以增加一页PDF，选中一页PDF可以点击向上或向下的箭头来调整排序，点击红色的×可以进行删除。

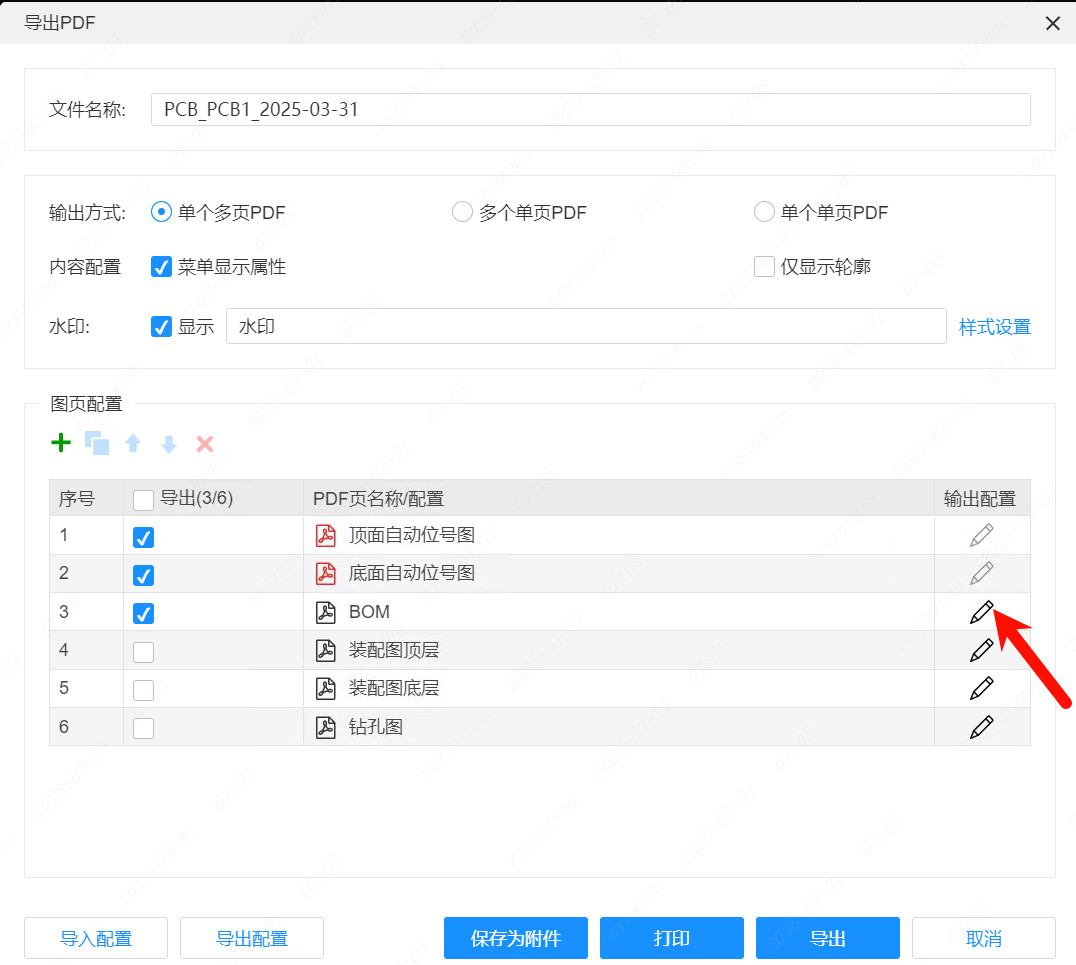

你可以通过对勾选框的配置来选择是否导出这一页。点击PDF页名称后，右侧可以配置这一页需要导出的层和对象

多个单页PDF：选择此项将会把每一层导出为单独的一个PDF，最后合并为一个压缩包，下方可选择需要导出的图层、是否镜像以及调整透明度。导出的对象选择。

单个单页PDF：将所有的图层导出为一个图纸页，同样可选择导出的图层、透明度调节，导出的对象选择。

可选择导出的PDF图片颜色,支持设置自定义背景颜色和各层颜色。

白底黑图

黑底白图

全彩

自定义
