裁剪

嘉立创EDA支持裁剪功能，方便用户快速编辑线条、导线、区域。

功能入口：

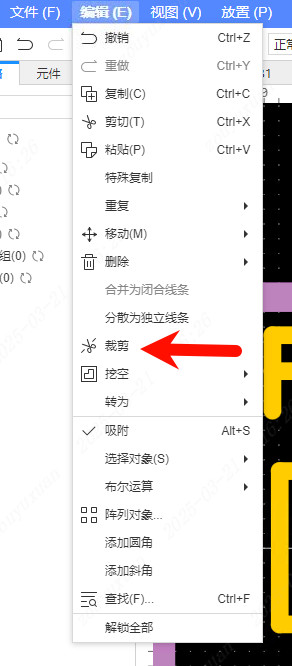

• 顶部菜单栏 - 编辑 - 裁剪

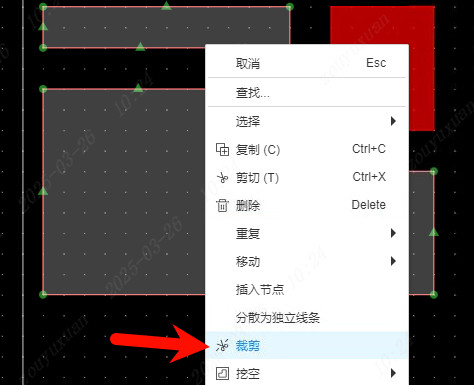

• 选中图元的右键菜单中选择裁剪功能

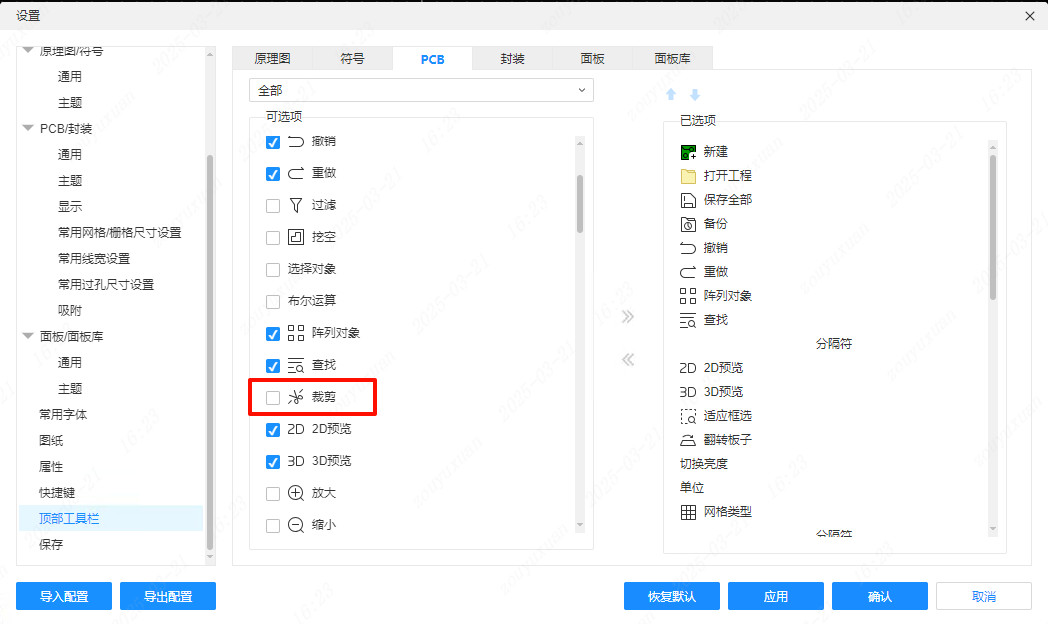

支持将裁剪功能显示到顶部工具栏

适用图元

支持对以下类型的图元进行裁剪操作：

• 线条类：普通线条、导线
• 区域类：
  • 板框
  • 铺铜区域
  • 填充区域
  • 挖槽区域
  • 禁止区域
  • 约束区域
  • 3D外壳相关区域（侧面挖槽区域、顶/底面挖槽区域、侧面实体、顶/底面实体）
• 特殊对象：FPC补强板

使用方法

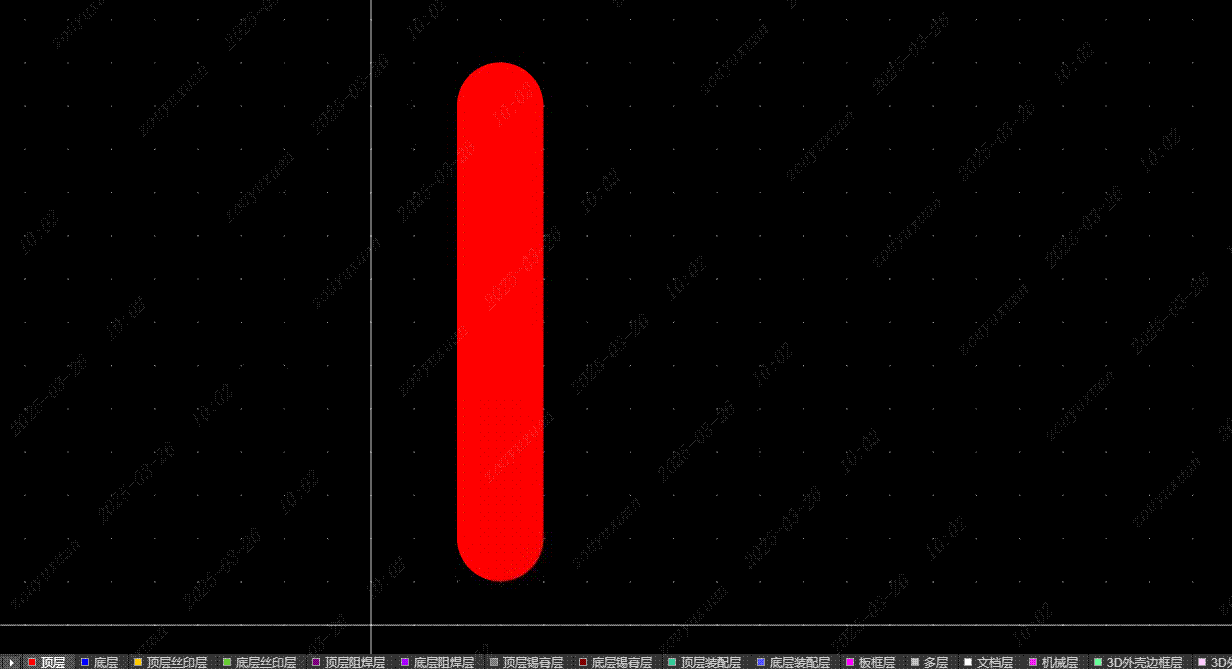

1. 选中目标图元，点击顶部工具栏或右键菜单中的“裁剪”工具。
2. 左键确定裁剪起点，并继续左键绘制裁剪路径。
3. 右键结束绘制，并自动完成图元的裁剪操作。支持连续裁剪。

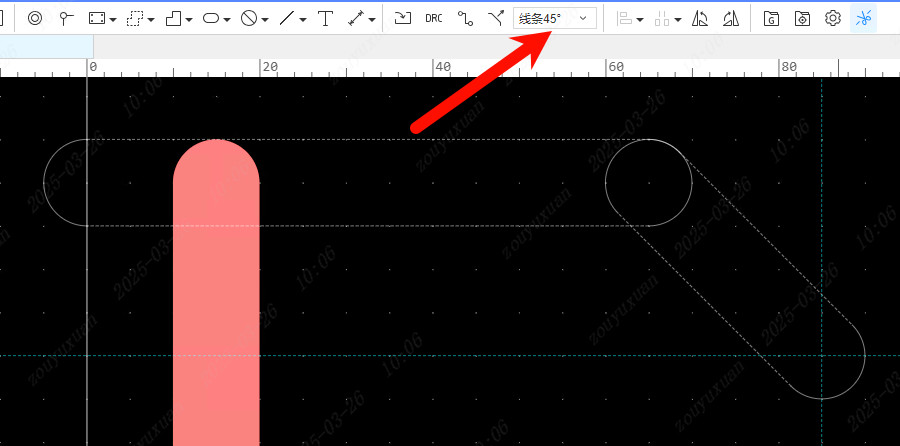

裁剪路径的绘制遵循当前布线拐角设置。

在裁剪过程中，支持按 TAB 键调整裁剪线宽。

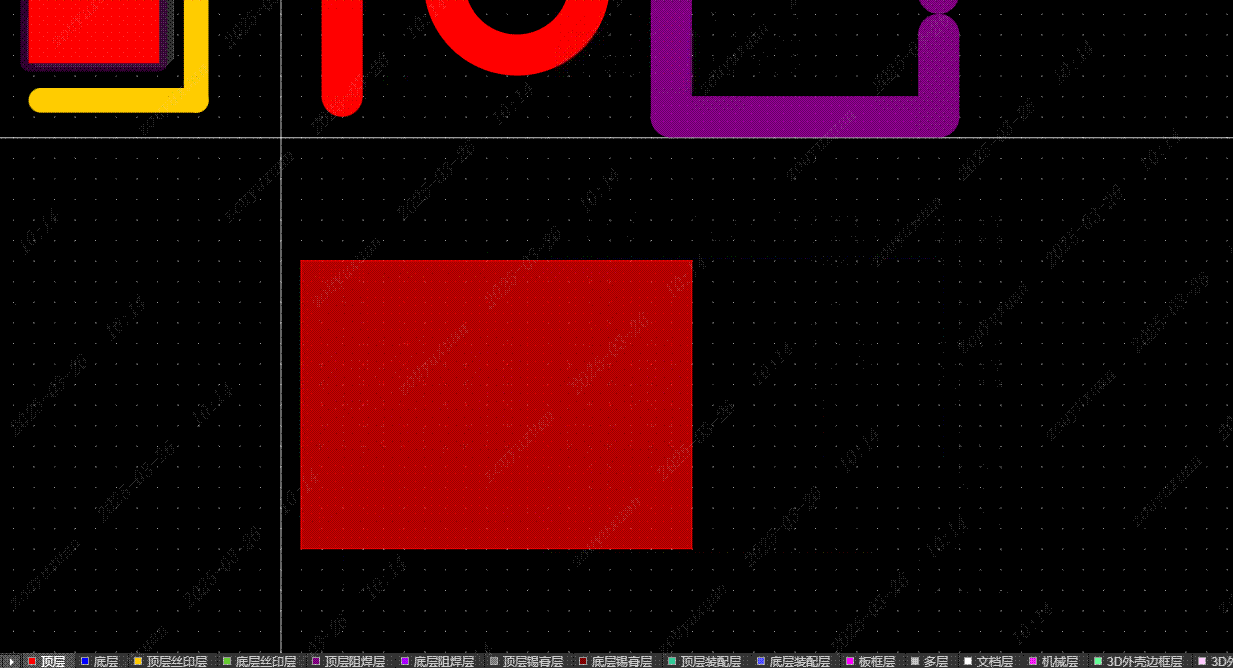

对于区域的裁剪，裁剪路径经过的区域将被移除。若裁剪路径完全穿过某一区域，则该区域将被分割为多个独立区域。

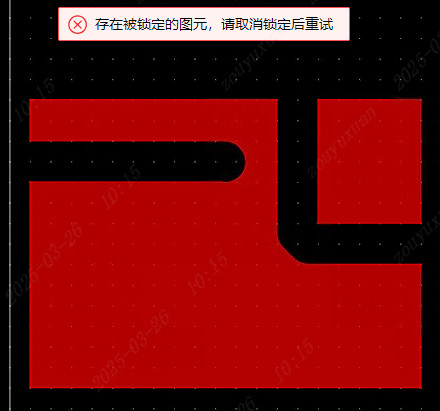

被锁定的图元无法进行裁剪操作。
