挖空

嘉立创EDA支持挖空功能，挖空功能适用对象：铺铜区域、内电层、填充区域、FPC补强板以及导线。

功能入口：

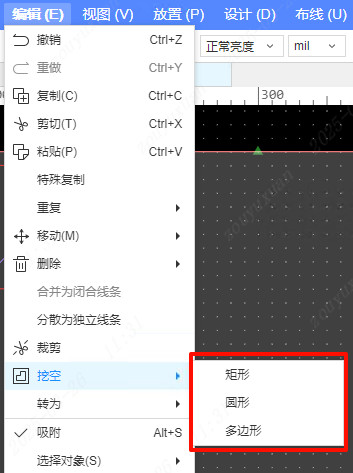

• 顶部菜单栏 - 编辑 - 挖空

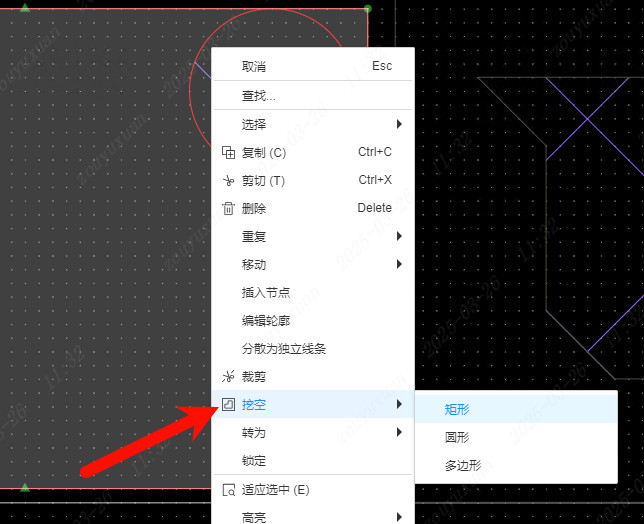

• 选中图元的右键菜单中选择挖空功能

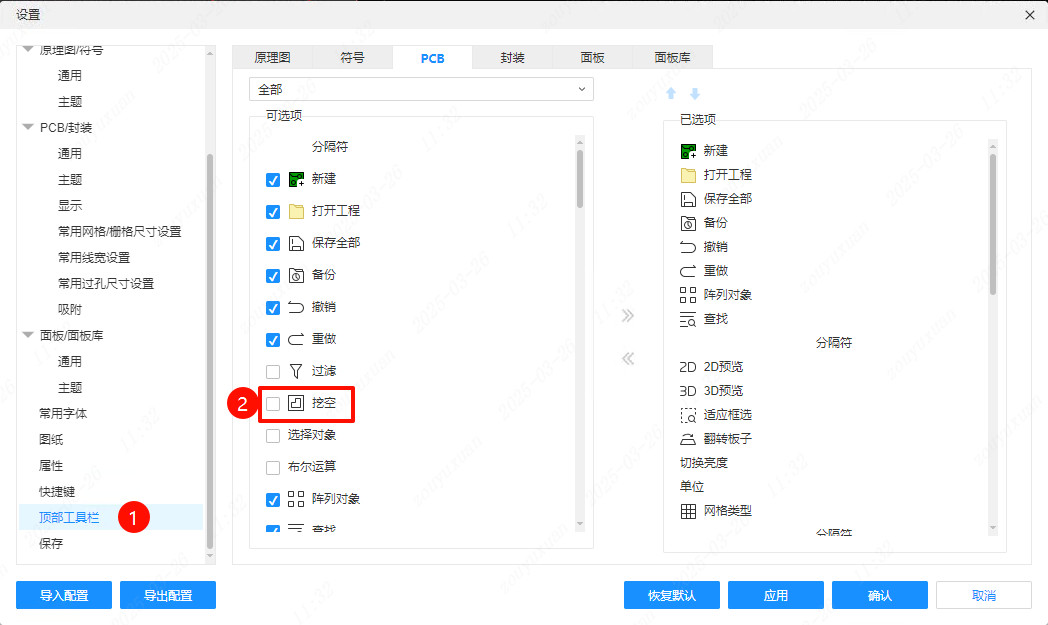

支持将挖空功能显示到顶部工具栏中。

支持矩形、圆形、多边形三种挖空方式。

使用方法

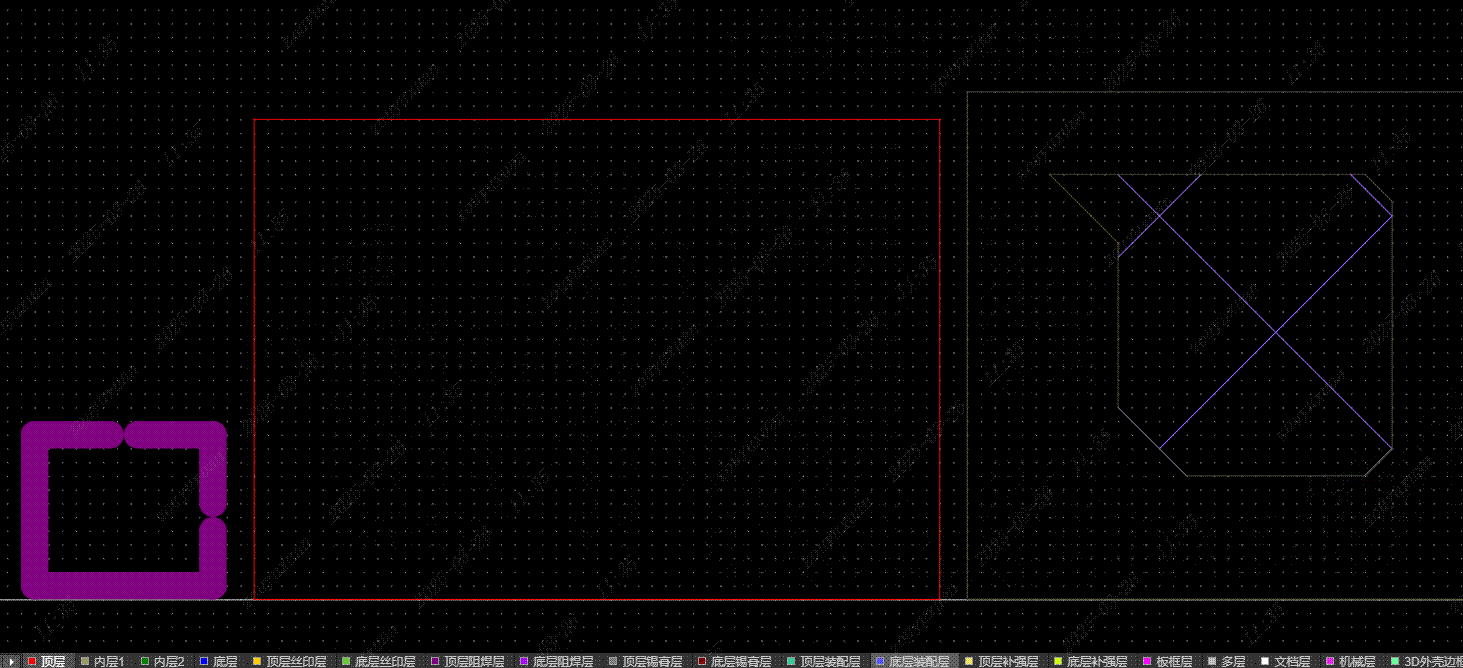

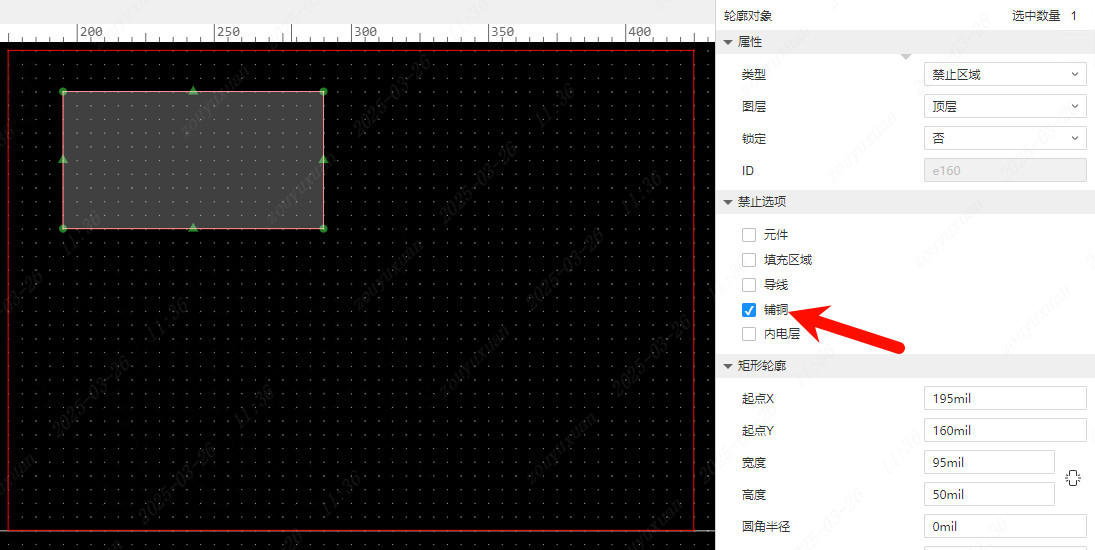

对铺铜区域和内电层进行挖空操作时，将在挖空位置生成对应禁止选项的禁止区域。

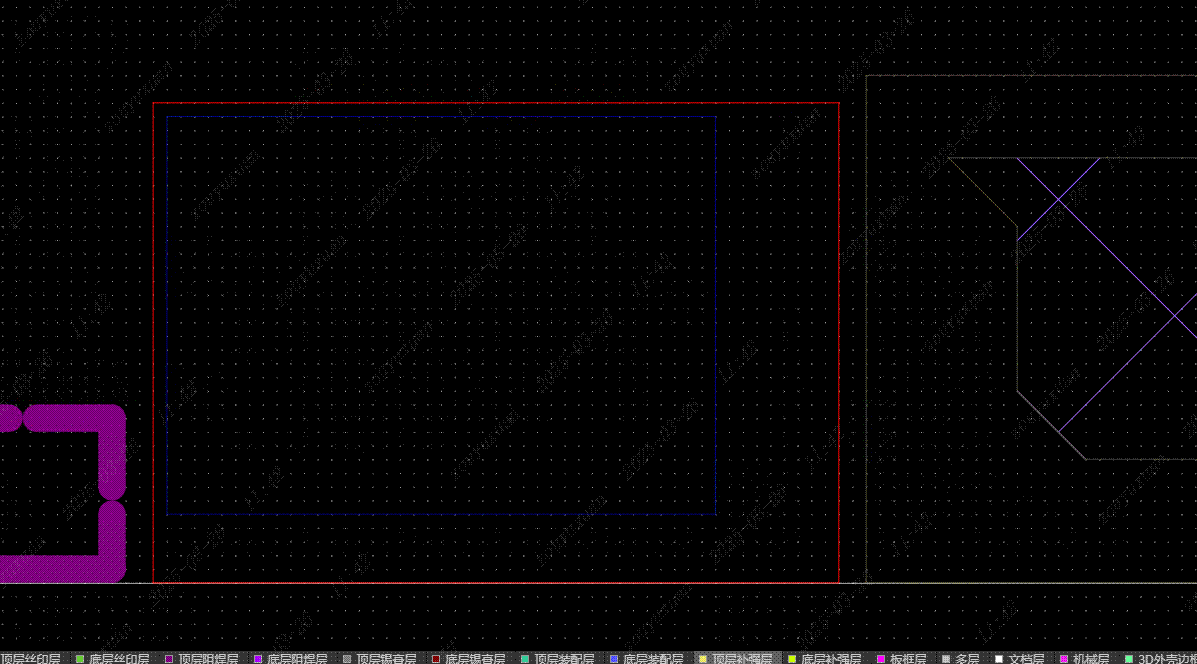

若同时对多层的铺铜区域和内电层进行挖空操作，则每层均会生成一个禁止区域。

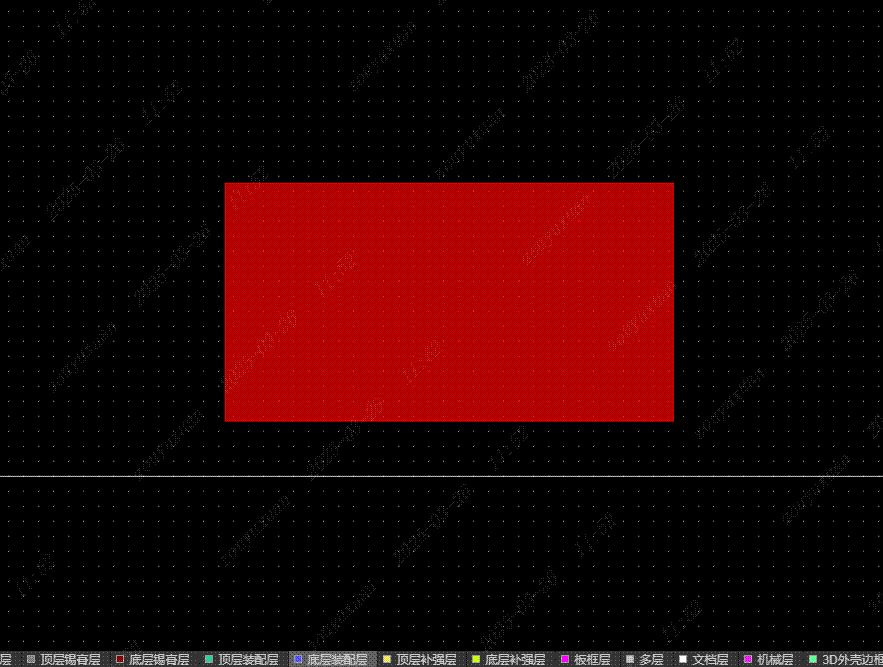

对填充区域或 FPC 补强板进行挖空操作时，挖空位置将被裁剪掉。若挖空路径完全穿过某一区域，则该区域将被分割为多个独立区域。

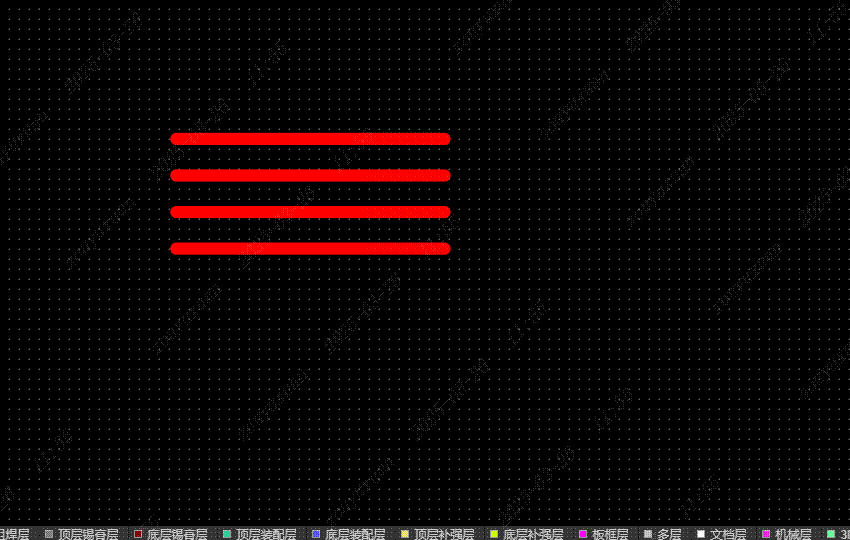

对导线进行挖空操作时，挖空位置将被裁剪掉。

被锁定的图元无法进行裁剪操作。
