格式转换助手

嘉立创EDA文件迁移助手用于不同EDA软件与嘉立创EDA工程之间的批量格式转换和库提取。

支持以下表格中列出的EDA软件格式的批量格式迁移。

EDA软件名称	支持导入格式	库提取	支持导入	支持导出
Altium	`.zip` `.schdoc` `.pcbdoc` `.sch` `.pcb` `.schlib` `.pcblib` `.intlib` `.lib`	√	√	√
Allegro Orcad	`.zip` `.edra` `.xml` `.ebrd` `.edf` `.edif`	√	√
PADS	`.zip` `.pcb` `.asc` `.sch` `.txt` `.d` `.c`	√	√	√
KICad	`.zip` `.lib` `.mod` `.kicad_mod` `.kicad_wks` `.kicad_sym` `.pro.kicad_pro` `.sch` `.kicad_sch` `.kicad_pcb`	√	√
EAGLE	`.zip` `.lbr` `.sch` `.brd`	√	√

从嘉立创EDA专业版迁出支持格式：.zip .epro

注意

本工具可以直接转换ASCII格式的第三方EDA工具文档，非ASCII格式的，需要选择第三方EDA的主执行文件exe后才可以进行转换，所以您需要提前在电脑上安装对应的EDA软件。

免责声明

由于格式设计和图元的不同，无法保证导出的EDA格式文件完全一致（尤其是文本大小和位置）。请务必在迁移到的EDA软件中打开并仔细检查，切勿未经检查直接下单。嘉立创EDA不保证不会出现任何错误。
嘉立创EDA不对因库错误和格式转换错误导致的任何损失承担责任。如不同意，请勿使用格式转换助手。
如需订购PCB，建议生成Gerber文件。
请勿反复将原理图或PCB文件进行格式转换，此操作可能导致细节丢失。
如您发现导出文件与原设计差异较大，请联系我们，我们将尽力修正。联系方式：https://prodocs.lceda.cn/cn/faq/contact-us
如需导出库文件，请确保在配备显卡（打开PCB或封装需要显卡支持）的计算机上使用Google Chrome浏览器进行导出。

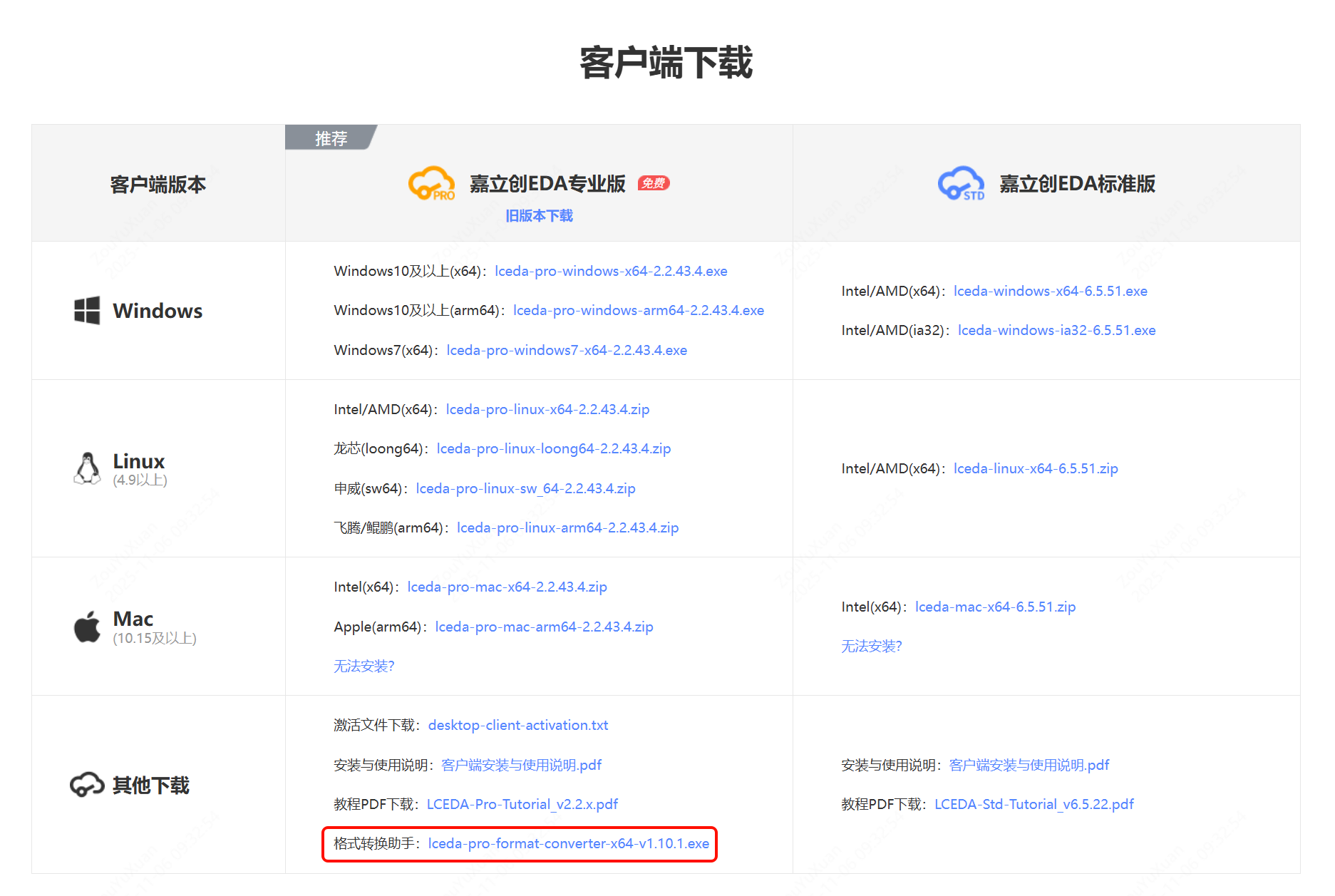

首先点击上方链接下载并安装“格式转换助手”，打开软件后将显示如下页面。

将鼠标悬停在EDA软件图标上，可查看已支持的转换格式。

点击需要转换的EDA软件图标，将显示如下转换说明页面。（此处以Altium为例）

将属于同一工程的原理图文件和PCB文件存放在同一文件夹内，工程文件夹可以压缩成ZIP格式。（ZIP文件内可以是工程文件或工程文件夹，同时存在时仅读取工程文件）

yaml

.
├─ 工程1
├─ 工程2
│  ├─原理图文件
│  └─PCB文件
├─ 符号.Schlib
├─ 封装.Pcblib
└─ 工程3.zip

点击“下一步”后，选择源文件目录及输出文件目录。如果迁移文件包含二进制格式文件，则需要指定原EDA软件的EXE路径。

接下来，转换助手将自动扫描可转换的工程或文件，您可以选择需要转换的工程并点击“下一步”。

在转换期间，为确保迁移过程顺利进行并降低失败风险，建议用户尽量减少或避免进行其他操作。在迁移过程中，可能会触发软件界面的自动弹窗提示，整个过程将自动进行，无需用户手动干预。

转换过程中和结束后，支持鼠标右键点击转换的文件，快速打开输出文件夹。

格式转换结束后，将出现“转换完成”的信息弹窗。

可以在输出目录下看到转换后的文件。

之后就可以在立创EDA顶部菜单栏选择“文件 - 导入 - 嘉立创EDA（专业版）...”进行文件批量导入。
