焊盘编辑器

封装焊盘编辑器是对封装图纸页内所有的焊盘进行编辑查看。双击列表可修改焊盘的属性。

• 属性：表示焊盘的编号

• 图层：T是顶层的焊盘，B是底层的焊盘，M是通孔类型的焊盘。

• 中心X：表示焊盘在封装页面的X坐标值。

• 中心Y：表示焊盘在封装页面的Y坐标值。

• 角度：可设置焊盘的角度。

嘉立创EDA支持对焊盘封装长度进行设置。

功能入口：

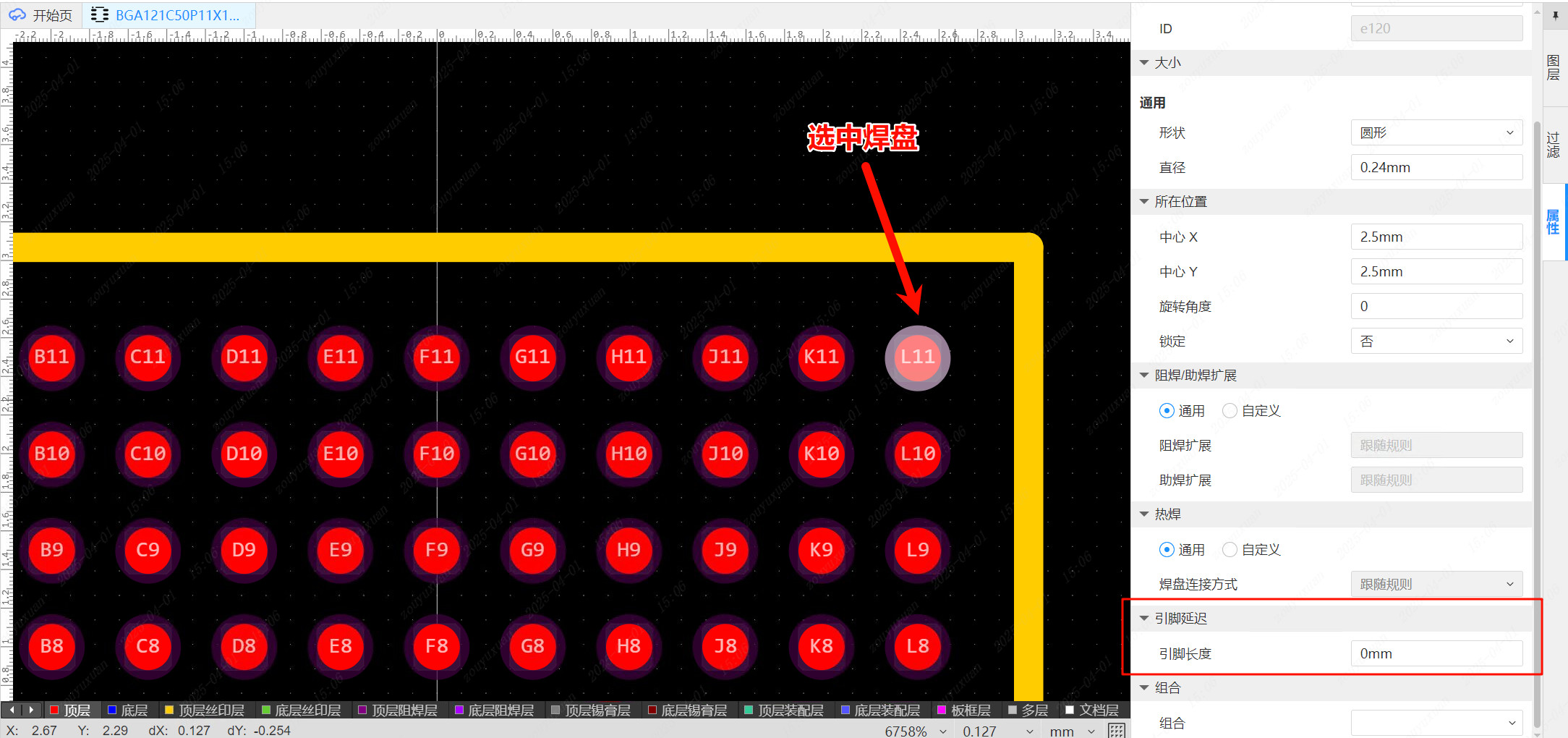

• 入口1：选中焊盘对象后，在右侧属性面板的引脚长度栏中进行设置。

在焊盘属性面板中新增引脚延迟属性栏，支持编辑焊盘的引脚长度。

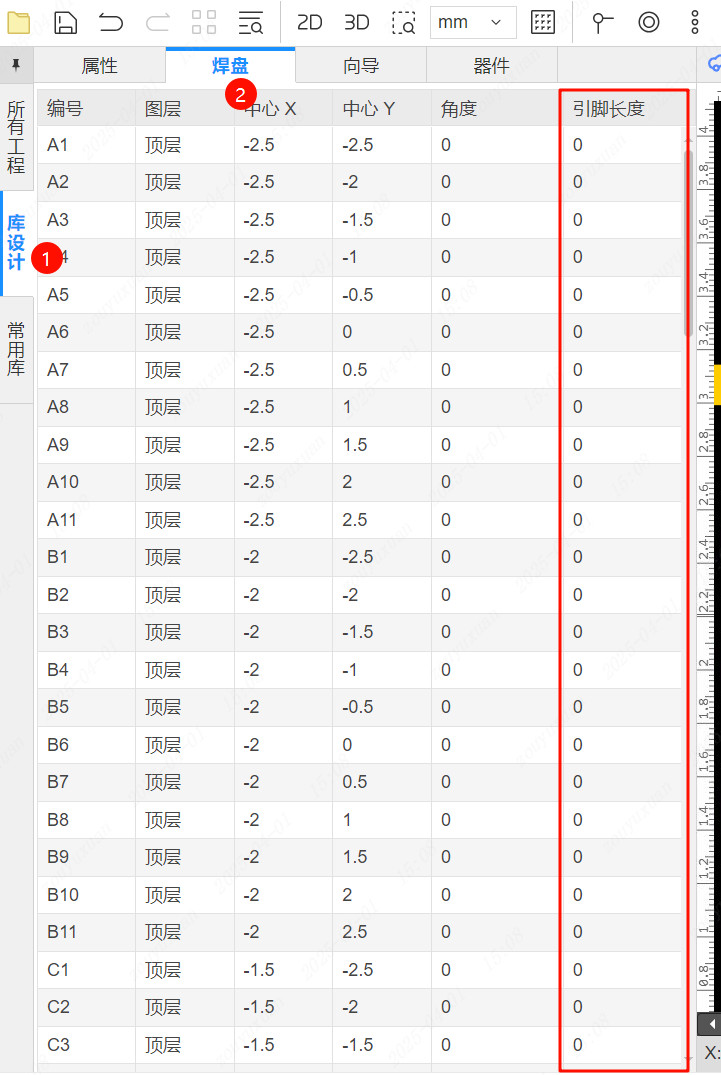

• 入口2：左侧库设计面板 - 焊盘 - 引脚长度

库设计的焊盘表格中新增引脚长度列表，支持在表格中编辑引脚长度。

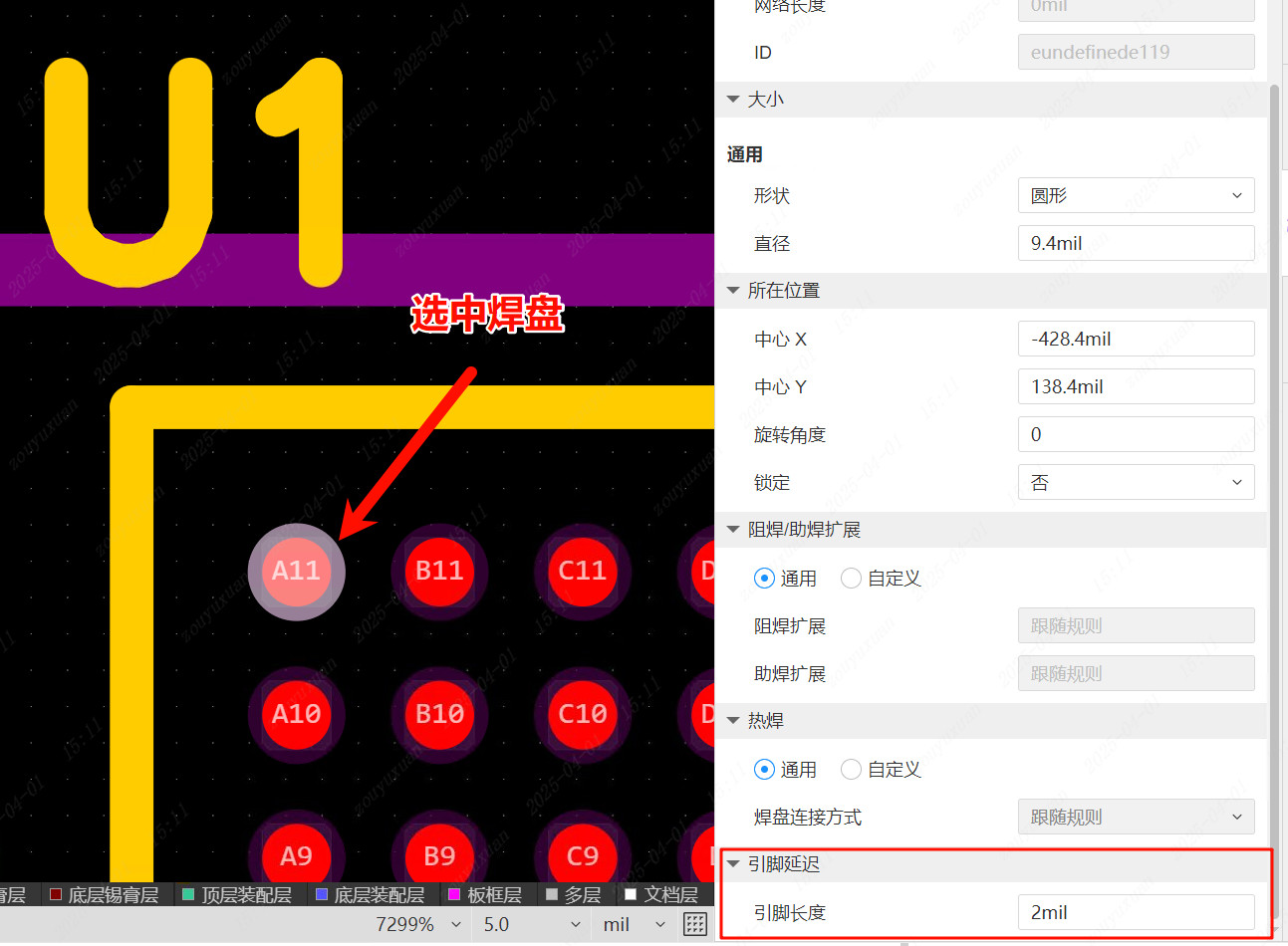

编辑后的引脚属性,可在 PCB 中选中焊盘对象后，于右侧属性栏中查看已编辑的引脚长度。
