DRC规则检查增强

DRC 检查新增 16 条制造相关规则，覆盖锐角拐线、阻焊桥、丝印间距、孔尺寸等可制造性检查项，在设计阶段提前发现制造问题。

WARNING

本功能仅私有部署支持。

功能入口

• 顶部菜单 > 设计 > 设计规则，在规则管理中找到 DFM 相关分类
• 顶部菜单 > 设计 > 检查 DRC
• 自定义检查中默认勾选新增的制造规则

操作步骤

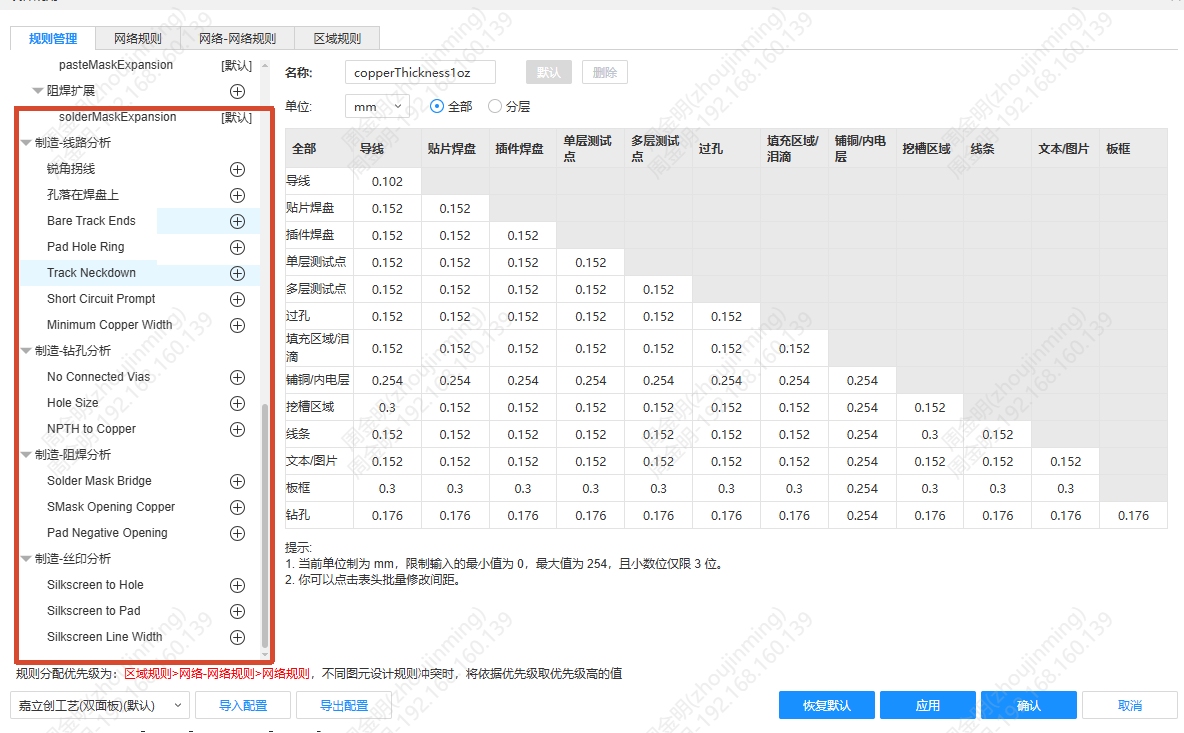

1. 打开设计规则对话框，在规则管理中查看和设置 DFM 规则参数
2. 每条规则包含参数配置区、规则描述区和示意图区，部分规则可设置参数值（如最小角度、最小距离等）
3. 点击检查 DRC，系统根据启用的规则执行检查

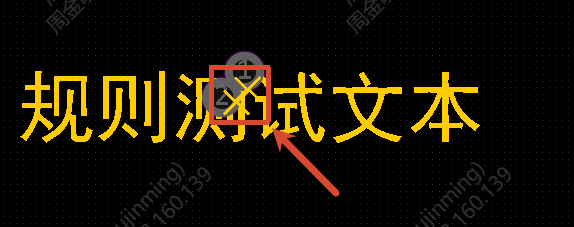

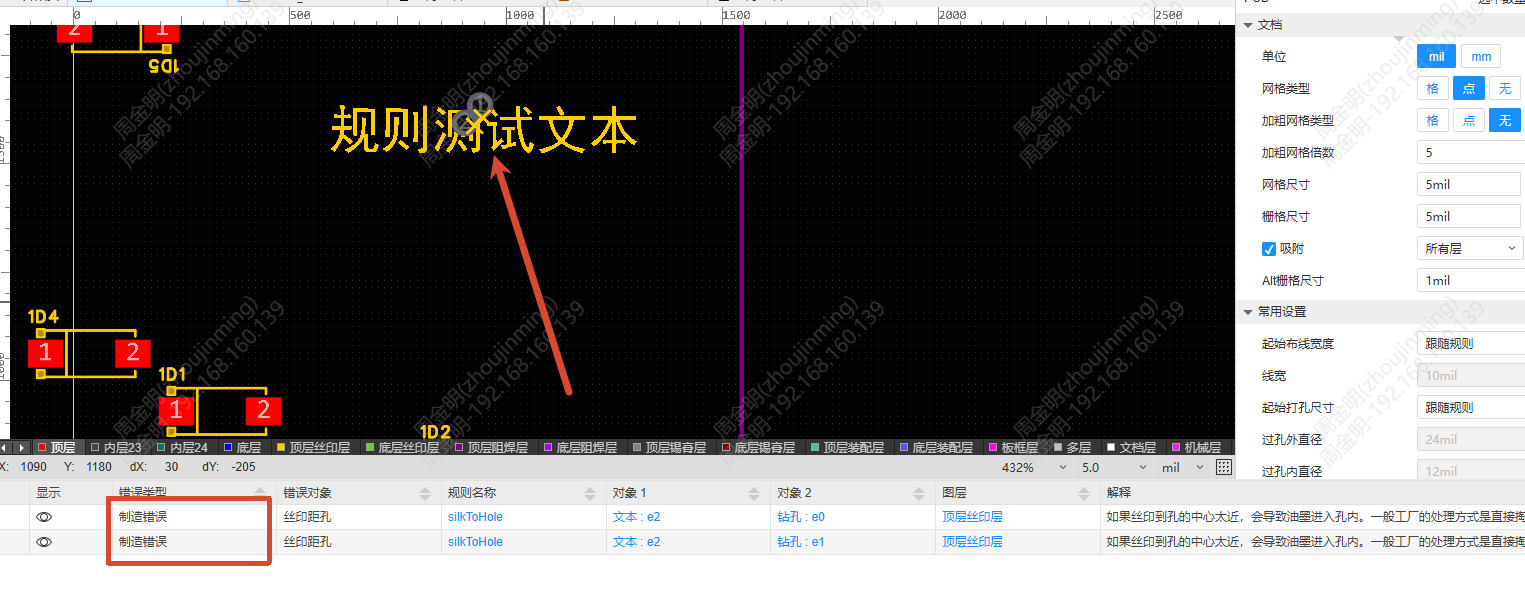

4. 结果面板按规则分类显示错误列表，点击错误行可在画布定位对应图元。制造规则默认支持删除，不需要时可移除

新增规则包括：锐角拐线、孔落在焊盘上、裸线头、焊盘孔环、导线颈部收缩、短路提示、最小铜箔宽度、无连接过孔、孔尺寸、NPTH 孔到铜箔、阻焊桥、开窗露线、焊盘负开窗、丝印距焊盘、丝印距孔、丝印线条宽度。

实时 DRC 不启用制造规则，仅在手动检查时检测。
