仿真设置

嘉立创EDA专业版支持丰富的 NGspice 仿真参数配置项，包含瞬态、交流、直流扫描三类分析的设置。

功能入口

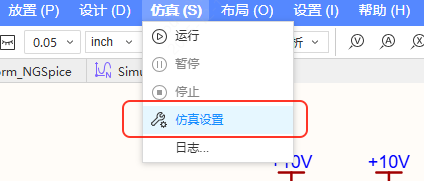

1. 顶部菜单栏 - 仿真 - 仿真设置

2. 顶部工具栏 - 仿真设置

参数说明

• 通用（NGspice）

  • 最大非线性：非线性器件迭代次数；默认适中；范围为正整数；建议在仿真收敛不佳时酌情提高，时间会增加。

• 瞬态分析（.tran）

  • 时间步长：每段时间的数据取值间隔；默认 5u；范围为正数时间；建议从 5u 起，过小会增加仿真时间。
  • 终止时间：仿真结束时间；默认 25m；范围为正数时间；建议根据波形周期设置为周期的若干倍。
  • 初始时间（选填）：采样起始时间；默认空；范围为非负时间；建议在忽略初始瞬态时使用。
  • 最大时间步长（选填）：允许的最大步长；默认空；范围为正数时间；建议用于控制数值稳定性。

• 交流分析（.ac）

  • 描述类型（Type）：频率扫描方式；可选 Decade、Octave、Linear；默认 Decade；建议一般使用 Decade。
  • 每十倍频程点数（Decade）：当选择 Decade 时显示；默认 10；范围为正整数；建议 10–20 平衡精度与速度。
  • 每八倍频程点数（Octave）：当选择 Octave 时显示；默认 10；范围为正整数；建议 10–20。
  • 点数（Linear）：当选择 Linear 时显示；默认 10；范围为正整数；建议根据频点分布选择。
  • 起始频率：扫描起点；默认 500；范围为非负频率；建议结合电路工作频率设定。
  • 停止频率：扫描终点；默认 10G；范围 ≤ 10G；建议不超过项目允许的最高频率。

• 直流扫描（.dc）

  • 扫描源（源1/源2）：从电路中的电压源和电流源中选择；名称为器件位号；默认必须选择源1；范围为当前图页内的源列表；建议源1与源2不重复，源1选择后源2中隐藏同名项。
  • 起始值：扫描起点；默认空；范围为数值（单位随器件类型）；建议覆盖关注的工作点范围。
  • 停止值：扫描终点；默认空；范围为数值；建议略大于工作点上限。
  • 增量（步长）：取样间隔；默认空；范围为正数；建议与需要的曲线分辨率匹配；“增量与步长一致”。
