信号源
嘉立创EDA仿真常用库中提供了一系列电压源和电流源，输出关系由一系列的参数和数值定义。
本节将介绍电压源各种形式的配置，电流源的配置方式完全一致。
直流源（DC）：直流信号源，一般用于电源供电（Simulide 与 NGSpice 均支持；电压源与电流源均可用）；
正弦源（SINE）：正弦信号源（Simulide 与 NGSpice 均支持；电压源与电流源均可用）；
脉冲源（PULSE）：一般的脉冲波形（NGSpice 支持）；
时钟电压源（CLOCK）：固定占空比为 50% 的周期信号源（Simulide 与 NGSpice 均支持）；
使用方法

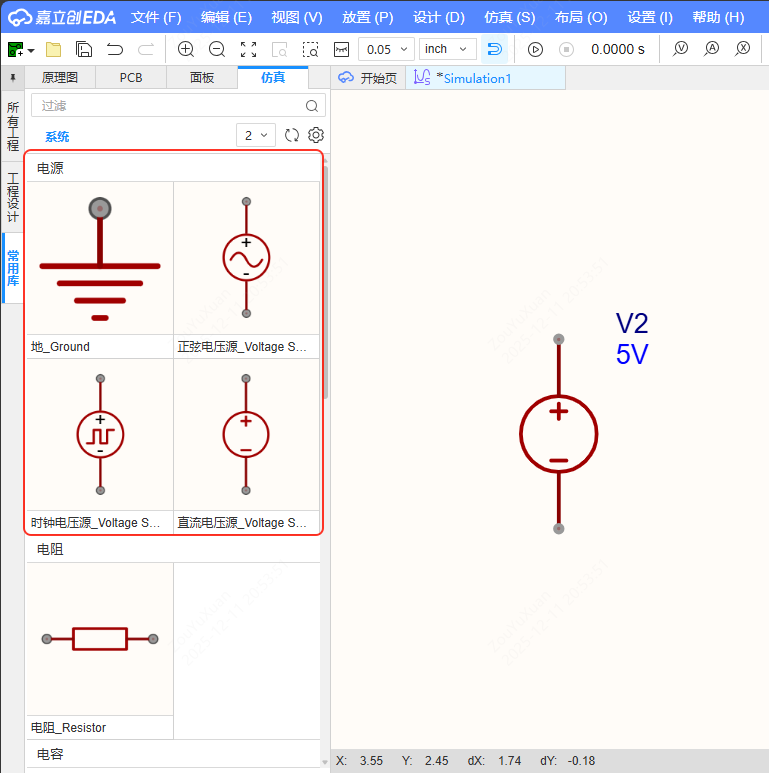

- 从左侧面板的常用库中放置

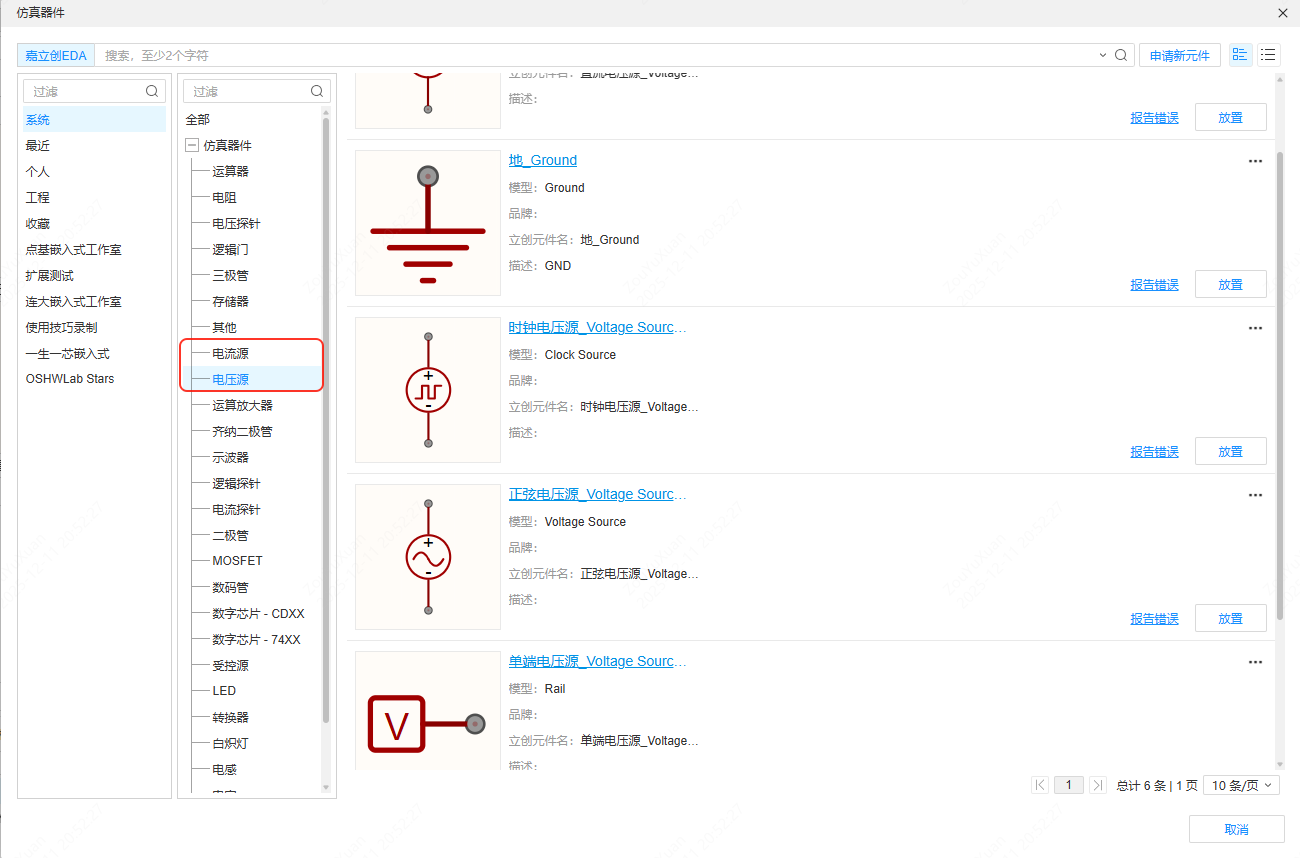

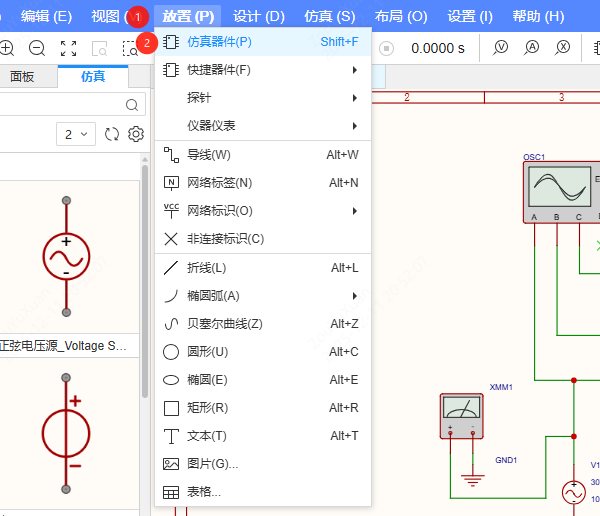

- 从顶部菜单栏 - 放置 - 仿真器件 窗口中放置

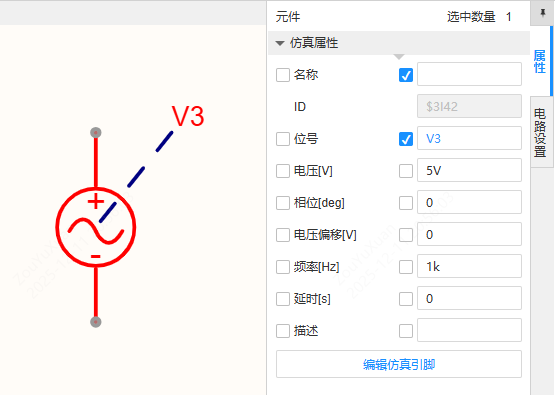

- 单击已放置的信号源，在右侧属性窗口支持配置仿真属性，器件将按照信号源参数进行仿真。
交流电源配置
交流电源除了生成用于瞬态分析（时域）仿真的时域信号外，还可以配置为用于AC分析（频域）仿真的AC源。
可以指定交流电源的幅度和相位，并在“交流分析”仿真指令中给出了要分析电路的频率列表，那么仿真结果会是绘制振幅和相位与频率的关系图，例如显示电路频率响应的波特图。
它们的生成方式是纯数学分析的结果。
简单来说，就是检查电路的直流工作点，并用线性化的小信号模型代替电路中的所有组件。
换句话说，假定一切都围绕DC工作点呈线性，因此该电路可以表示为频域中的小信号线性系统。
然后，以AC Analysis spice指令中指定的每个输入频率对线性方程组的输出进行求解。
AC分析只能用于研究电路的小信号频率响应。
由于大多数电路的线性度随输入信号的瞬时值而变化，因此交流分析的结果不能用于推断电路在频域中的大信号响应。
当对包括AGC以及其他形式的动态范围压缩和扩展的电路进行AC分析时，必须谨慎设置正确的DC工作点，其中DC工作点是长期设置的（与信号周期相比） ）的平均值或电路本身输出幅度的类似函数。
关于直流工作点影响的另一点是：交流分析不能用于研究诸如锁相环、开关电源和D类放大器等电路的频率响应，因为这些电路通常包含的元素总是切换到一种或另一种状态，其中线性化的增益降低为零。
有许多方法可以研究此类电路的频率响应，但它们需要更高级的建模技术，才能用线性化的等效电路代替开关和其他元件（例如PLL中的VCO）。
尽管可以在电路中放置任意数量的交流电源，每个交流电源都有各自的幅度和相位，但所有电源都将以与AC分析设置（而不是由AC Analysis设置确定）完全相同的频率运行。在其中有多个独立电源的电路中，只需将交流幅度和相位值添加到所需的电源中进行仿真。
