原理图常见问题

复用图块的元件位号分配

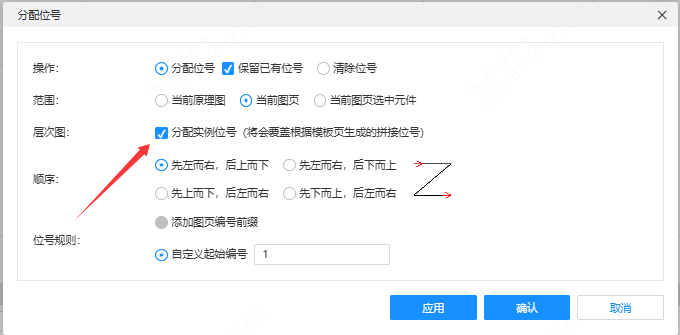

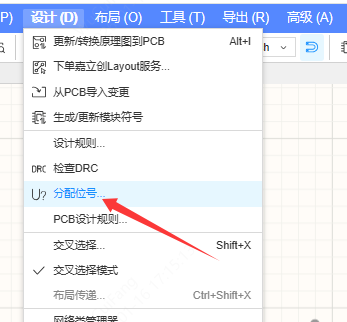

在顶部菜单 - 设计 - 分配位号，进行对元件位号进行分配

根据上述在操作，可以完成复用模块里面的元件位号分配。

如何将所有元件都移动到网格点上

原理图网格对齐

点中或是框选元件，按快捷键 CTRL+SHIFT+G

PCB网格对齐

PCB同样在操作：

如何在原理图编辑符号

如何编辑图纸样式及内容

视频教程：原理图 - 修改图纸大小_哔哩哔哩_bilibili

原理图如何切换单位

在顶部菜单栏，目前支持inch,mm单位切换
